Détails sur le produit:
Conditions de paiement et expédition:
|
| connecteur d'Ethernet: | 1 × RJ45 | Câblage: | Cat5 ou en haut |
|---|---|---|---|
| Distance maximum: | 100m | Distance: | Jusqu'à 400m@26AWG |
| Puissance d'entrée: | 48~57VDC (TB) | Dimensions: | 114 × du × 82 31 millimètres |
| Poids: | 0.25kg | Boîtier: | Boîtier en aluminium |
| Mettre en évidence: | Puissance au-dessus d'adaptateur d'Ethernet,puissance au-dessus des dispositifs d'Ethernet |
||
Aperçu

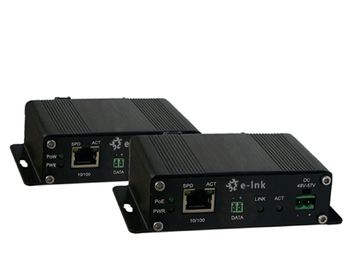

Le produit de série de LNK-ET1100P fournit l'extension d'Ethernet de 1-CH 10/100Base-TX au-dessus de câble de twisted pair (maximum de 400m). Les produits fournissent la puissance élevée PoE (équipement maximum (PSE) d'approvisionnement de puissance 30W) à la caméra de réseau. Le prisonnier de guerre de soutien de produits, par conséquent, aucun point de puissance est prié pour l'émetteur et la caméra de réseau sur le côté d'émetteur. Le produit est bon pour la modification du système analogue à l'aide de l'infrastructure existante de câble.
Index techniques
| Ethernet | |
| Normes | 10BaseT IEEE802.3 |
| IEEE802.3u 100Base-TX | |
| Puissance d'IEEE802.3af au-dessus d'Ethernet | |
| Puissance d'IEEE802.3at au-dessus d'Ethernet | |
| Connecteur | 1 × RJ45 |
| Câblage | Cat5 ou en haut |
| Distance maximum | 100m |
| Twisted pair protégé | |
| Câblage | Twisted pair protégé |
| Connecteur | TB 2-pin |
| Distance | Jusqu'à 400m@26AWG |
| Débit | |
| Liaison descendante | 90Mbps (maximum) |
| Liaison montante | 90Mbps (maximum) |
| Technologie | Communication de ligne électrique (PLC) |
| Élém. élect. et mécanique | |
| Puissance d'entrée |
48~57VDC (TB) ou palladium d'IEEE802.3at (pour LNK-ET1100P-R seulement) |
| Puissance | maximum 8W (prisonnier de guerre non utilisable) |
| maximum 60W (prisonnier de guerre en service) | |
| Protection | |
| Polarité inverse | Présent |
| Surcharge de puissance fournie | Présent |
| Indicateurs de LED | |
| Puissance | Statut de puissance |
| Ethernet | SPD, LINK/ACT, PoE (émetteur) |
| Twisted pair protégé | LIEN (émetteur)/PRÊT (récepteur)/prisonnier de guerre) (de récepteur/ACTE |
| PoE | |
| Standard | IEEE802.3af/at |
| Mode | B |
| Port | RJ45 |
| Max.Power | maximum 25.5W à RX (dispositif actionné) |
| maximum 30W à TX (équipement d'approvisionnement de puissance) | |
| Dimensions (W x D X H) | 114 × du × 82 31 millimètres |
| Poids | 0.25kg |
| Enfermer | Cas en aluminium |
| Options de support | Bâti de Vacarme-rail ou de mur |
| Ambiant | |
| La température d'opération | -10°C à 60°C (14°F à 140°F) |
| Température de stockage | -40˚C à 85˚C (- 40˚F à 185˚F) |
| Hygrométrie | 5% à 90% sans condensation |
| Moyenne des temps de bon fonctionnement | > 100 000 heures |
| Autorisations réglementaires | |
| ISO9001 | |
| Classe A de la partie 15 de FCC | |
| EN55022 classe A | |
| Protection de montée subite | |
| RJ45 : 1KV | |
| BNC : 2KV | |
| Puissance : 500V | |
Caractéristiques
· PoE+ (30W) et puissance au-dessus de twisted pair protégé
· 802.3af/802.3at conforme
· Débit jusqu'à : 90Mbps (liaison descendante), 90Mbps (liaison montante)
· Max.Distance : 400m au-dessus du câble protégé de twisted pair (26AWG)
· Acceptez la puissance fournie de puissance fournie d'alimentation externe 48~57VDC ou de PoE du port RJ45 (le côté de récepteur)
· Soutenez l'installation de bâti de Vacarme-rail et de mur
· -10°C à 60°C (14°F 140°F) à la température de fonctionnement
Garantie
· garantie de trois ans

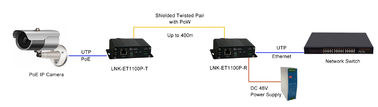

Application typique
Puissance contre le diagramme de distance
Condition d'essai :
Câble téléphonique : DOIT employer le twisted pair et le 26AWG
Câble Ethernet : Cat5e ou Cat6
| Câble téléphonique du twisted pair 26AWG @ 27℃ | ||||
| Distance de câble téléphonique | Taux maximum de date | Pol de puissance de sortie (Watts) |
Environnement de câble téléphonique | Alimentation d'énergie |
| 100 mètres | 100Mbps | 16W | Câble dispersé | 48VDC/1.6A |
| 200 mètres | 100Mbps | 7W | Câble dispersé | 48VDC/1.6A |
| 300 mètres | 98Mbps | 3.5W | Câble dispersé | 48VDC/1.6A |
| 400 mètres | 30Mbps | 2W | Câble dispersé | 48VDC/1.6A |
L'information de commande
| Ethernet au-dessus de supplément d'UTP avec le PoE | |
| Modèle | Description |
| LNK-ET1100P-T | Émetteur de l'Ethernet 10/100Base-TX (PoE+) au-dessus du twisted pair protégé avec le prisonnier de guerre |
| LNK-ET1100P-R | Récepteur de l'Ethernet 10/100Base-TX (PoE+) au-dessus du twisted pair protégé avec le prisonnier de guerre |
| Options de support | La parenthèse de Vacarme-rail de défaut de ► installée, parenthèse de bâti de mur est incluse. |
| Options de puissance | Alimentation d'énergie de Vacarme-rail du ► 76.8W/1.6A 48VDC. Fil ouvert pour le TB |
| L'alimentation d'énergie de ► doit être achetée séparément | |
