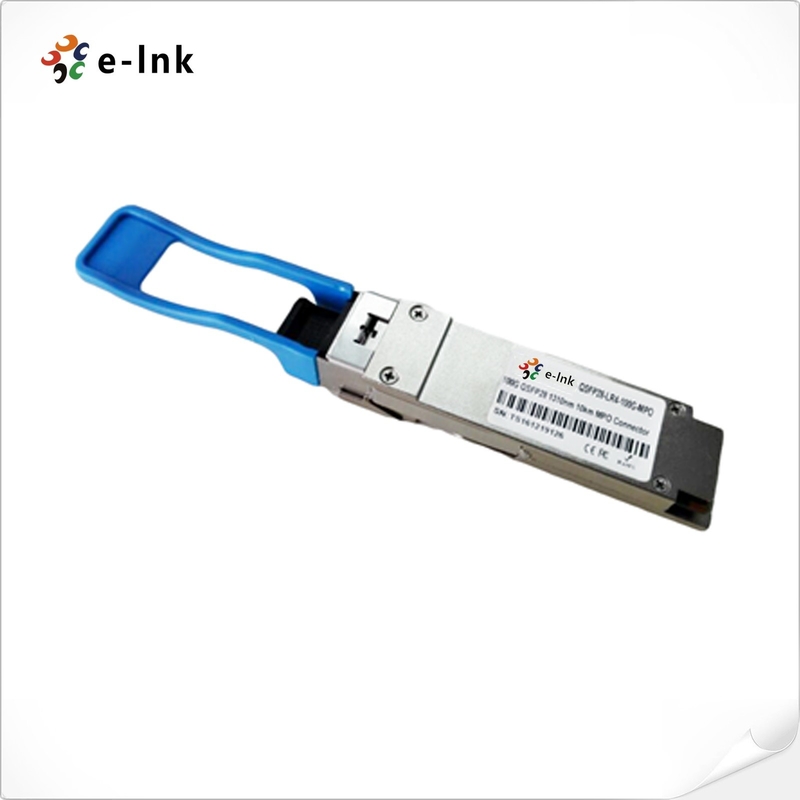

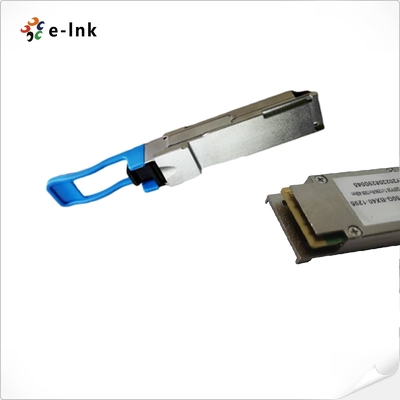

mode unitaire de connecteur du module 1310nm MTP MPO d'émetteur-récepteur de 40G 10KM QSFP

Paramètre

Symbole

Minute

Type

Maximum

Unité

Réf.

Émetteur

Tâche de longueur d'onde

1300

1311

1320

nanomètre

rapport de suppression de Côté-mode

SMSR

30

-

-

DB

Puissance optique moyenne par Manche

-5

-

+1

dBm

TDP, chaque ruelle

TDP

2,3

DB

Rapport d'extinction

ER

3,5

-

-

DB

Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3}

{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

Tolérance optique de perte de retour

-

-

20

DB

De lancement de mise hors tension émetteur moyen, chaque ruelle

Poff

-30

dBm

Bruit relatif d'intensité

Rin

-128

dB/HZ

1

Tolérance optique de perte de retour

-

-

12

DB

Récepteur

Seuil de dommages

THd

3,3

dBm

1

Puissance moyenne à l'entrée de récepteur, chaque ruelle

R

-12,6

0

dBm

Recevez les 3 fréquences découpées supérieures électrique de DB, chaque ruelle

12,3

Gigahertz

Exactitude de RSSI

-2

2

DB

Réflectivité de récepteur

Rrx

-26

DB

Puissance de récepteur (OMA), chaque ruelle

-

-

3,5

dBm

Recevez les 3 fréquences de coupure supérieures électrique de DB, chaque ruelle

12,3

Gigahertz

La visibilité directe De-affirment

LOSD

-13

dBm

La visibilité directe affirment

LOSA

-25

dBm

Hystérésis de visibilité directe

LOSH

0,5

DB
