technologie Cie., Ltd de la Chine d'E-lien.
Télécommunication optique de fibre professionnelle et fabricant de produit de transmission de degré de sécurité de télévision en circuit fermé
|
Détails sur le produit:
Conditions de paiement et expédition:
|
| mots-clés: | Émetteur-récepteur optique commercial de SFP | Débit: | Ethernet 400G |
|---|---|---|---|
| Connecteur: | Connecteur MPO12 | Type de fibre: | Fibre de mode unitaire |
| Distance de transmission: | 10km | Source de laser: | EML |
| Mettre en évidence: | module optique d'émetteur-récepteur de 400G SFP,Module optique d'émetteur-récepteur de MPO12 SFP,Émetteur-récepteur de QSFP 400G DR4 |
||

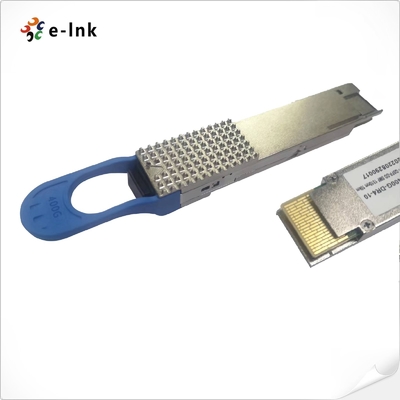

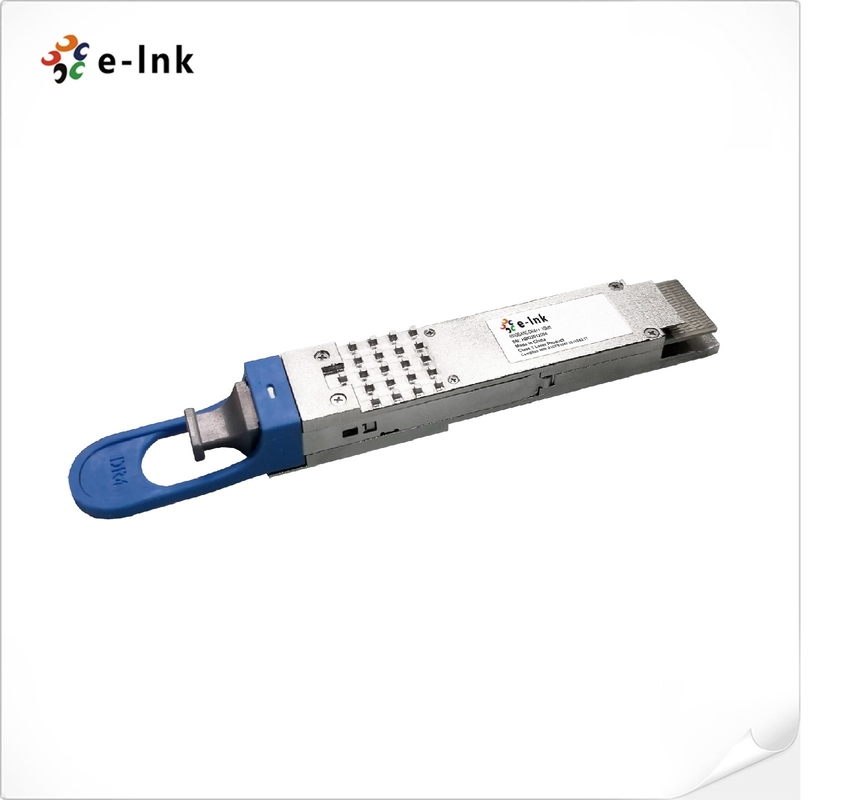

Connecteur optique de l'émetteur-récepteur MPO12 du module 400GBASE-DR4 QSFP-DD 1310nm 10KM de SFP
Avantages optiques de module d'émetteur-récepteur
►Se conforme à UE 2011/65/EU directif (RoHS conforme)
►Puissance maximum 10W
►Température de fonctionnement 0°C de cas à 70°C
►Interface série à deux fils avec la surveillance diagnostique numérique
►Laser de la classe 1
Signal à grande vitesse de spécifications électriques (conforme avec IEEE 802,3 400GAUI-8)
|
Récepteur (sortie de module) |
||||||
| Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | Notes |
| Tension de sortie de commun-mode à C.A. (RMS) | - | - | 17,5 | système mv | ||
| Tension de sortie différentielle | - | - | 900 | système mv | ||
| taille d'oeil de Proche-fin, différentiel | 70 | - | - | système mv | ||
| Taille d'oeil d'extrémité, différentiel | 30 | - | - | système mv | ||
| Rapport de précurseur d'extrémité | -4,5 | - | 2,5 | % | ||
| Disparité différentielle d'arrêt | - | - | 10 | % | ||
| Temps de transition (minute, 20% à 80%) | 9,5 | - | - | picoseconde | ||
| Tension de mode commun de C.C | -350 | - | 2850 | système mv | ||
| Émetteur (entrée de module) | ||||||
| Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | Notes |
| Tolérance différentielle de tension d'entrée PK-PK | 900 | - | - | système mv | ||
| Disparité différentielle d'arrêt | - | - | 10 | % | ||
| Gamme assymétrique de tolérance de tension | -0,4 | - | 3,3 | V | ||
| Tension de mode commun de C.C | -350 | - | 2850 | système mv | ||
Signal à vitesse réduite de spécifications électriques (conforme avec rév. 5,1 de QSFP-DD HW)
|
Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Condition |
|
Câble coaxial et SDA de sortie de module |
Vol. |
0 |
0,4 |
V |
|
|
Le module a entré le câble coaxial et le SDA |
VIL |
-0,3 |
VCC *0.3 |
V |
|
|
VIH |
VCC *0.7 |
VCC +0,5 |
V |
|
|
|
InitMode, ResetL et ModSelL |
VIL |
-0,3 |
0,8 |
V |
|
|
VIH |
2 |
VCC +0,3 |
V |
|
|
|
International |
Vol. |
0 |
0,4 |
V |
|
|
VOH |
VCC-0.5 |
VCC +0,3 |
V |
Ports actifs de fibre dans le connecteur MPO12 du côté de module
L'information de commande
|
Numéro de la pièce. |
Application |
Débit |
Source de laser |
Type de fibre |
|
LNK-QDD-400G-DR4-10 |
400GBASE-DR4 10km |
Ethernet 400GB |
EML |
Fibre de mode unitaire |
