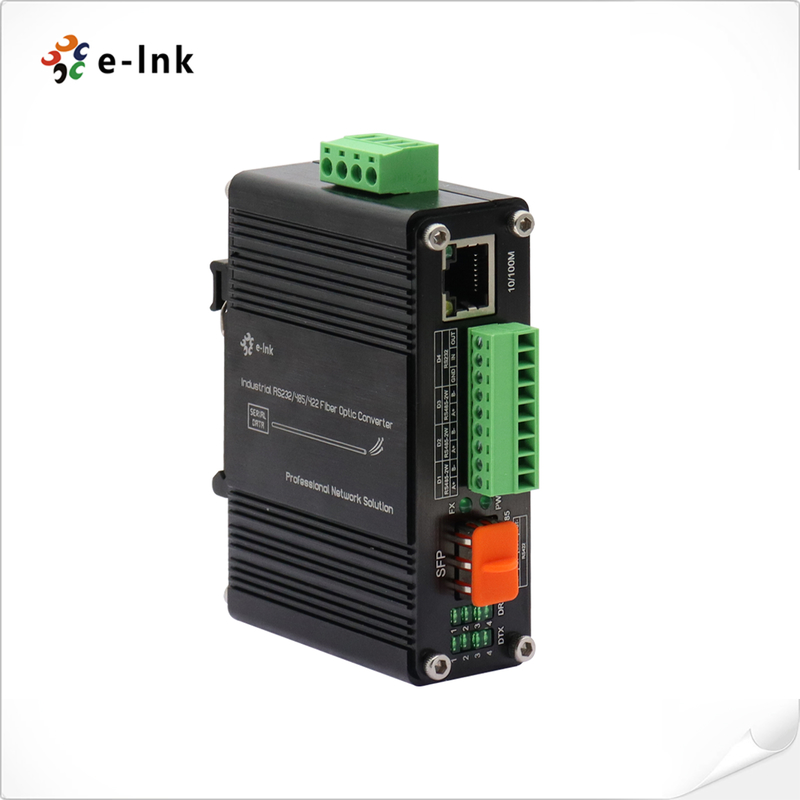

Mini Convertisseur de média Ethernet fibre optique SFP 10/100Base-T vers 100Base-X avec 1 canal RS232/RS485/RS422
Aperçu
Le LNK-IMCRS1100-SFP est un convertisseur de média robuste sur rail DIN conçu pour les applications industrielles,
combinant la conversion de fibre optique avec des capacités de communication série dans un seul appareil durci.
Principales caractéristiques :
Prise en charge multi-interfaces : Convertit entre Ethernet 10/100Base-T, fibre SFP 100Base-X,
et communications série RS232/RS485/RS422
Options SFP flexibles : Prend en charge divers modules SFP (monomode/multimode,
fibre simple/double) pour des distances allant jusqu'à :
- 2 km sur fibre multimode
- 80 km sur fibre monomode
Fiabilité industrielle :
- Plage de température de fonctionnement : -40 °C à +75 °C
- Montage sur rail DIN pour une installation facile
- Conforme aux normes EN55022
Réseau avancé :
- Prend en charge les modes semi-duplex et duplex intégral
- Convertit le cuivre en fibre pour l'isolation du signal et la protection contre les interférences électromagnétiques
Applications typiques :
- Systèmes d'automatisation industrielle
- Connectivité des appareils série à distance
- Extensions de réseau longue distance
- Installations en environnement difficile
Ce convertisseur robuste assure une communication fiable entre différents types de supports tout en
résistant aux conditions industrielles exigeantes.
Fonctionnalités
Interfaces réseau :

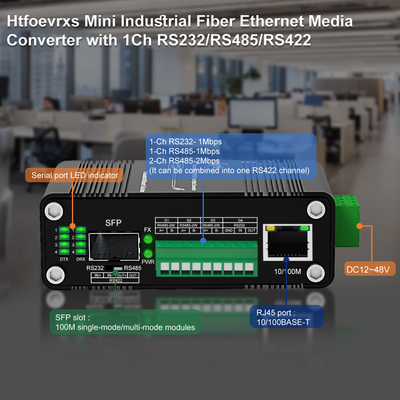

- 1 port RJ45 10/100BASE-TX avec détection automatique MDI/MDI-X
- 1 emplacement SFP 100Base-FX (prend en charge divers modules fibre)
- 1 port série multiprotocole (RS232/RS485/RS422 sélectionnable)
Performances et conformité :
- Fonctionnement duplex intégral/semi-duplex avec négociation automatique
- Conforme à la norme IEEE 802.3az Energy Efficient Ethernet
- Protection contre les surtensions intégrée (4 kV) et protection contre les décharges électrostatiques
Alimentation et installation :

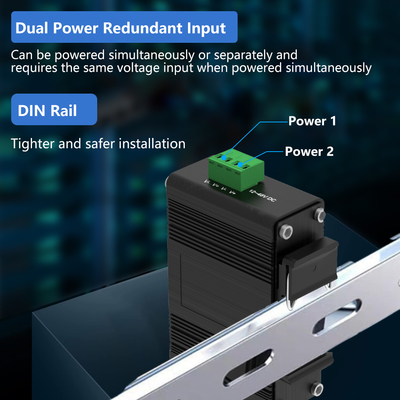

- Entrée d'alimentation CC à large plage : 12-48 VCC (bornier)
- Options de montage flexibles : rail DIN ou montage mural
Durabilité environnementale :
- Température de fonctionnement de qualité industrielle : -40 °C à +75 °C (-40 °F à 167 °F)
- Nombreuses LED d'état pour la surveillance et le diagnostic en temps réel
Avantages supplémentaires :
- Conception compacte et peu encombrante
- Installation sans outil pour le déploiement sur le terrain
- Performances fiables dans des environnements difficiles
Indices techniques
| Ethernet |
| Normes : |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Type de traitement : |
Stockage et transfert |
| Taux de filtrage de transfert : |
14 880 pps (10 Mbit/s) |
| 148 800 pps (100 Mbit/s) |
| Mémoire tampon de paquets : |
1 Mbit |
| Longueur maximale des paquets : |
9 Ko |
| Taille de la table d'adresses |
2 000 adresses MAC |
| Interface |
| Port Ethernet : |
1 x RJ45 |
| Port optique : |
1 x SFP 100Base-FX |
| Port série |
1 x Bornier industriel RS232/RS485/RS422 |
| RS232/RS485/RS422 |
| Interface série |
Bornier industriel |

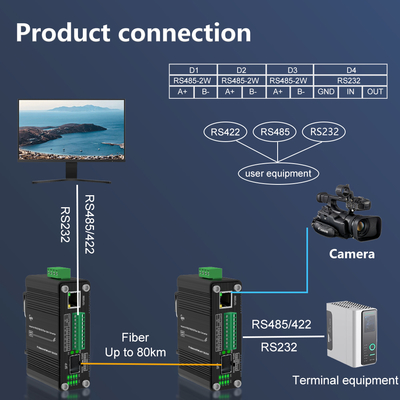

| Ports de signal |
1 canal RS232 - 1 Mbit/s
1 canal R485 - 1 Mbit/s
2 canaux RS485H - 2 Mbit/s
2 canaux RS485H peuvent être regroupés en 1 canal RS422 haut débit
|
| Débit en bauds |
RS485/RS422/RS232 : 4800-460800 |
| Norme |
EIA/TIA RS232/485/422 |
| Distance série |
RS232 : 15 mètres, RS485/422 : 1 000 mètres |
| Débit |
2 Mbit/s max. |
| RS-232 |
TXD, RXD, GND - Bidirectionnel |
| RS-485 |
D+, D-, GND - Bidirectionnel |
| Protection statique |
Protection contre les décharges électrostatiques (ESD) de 15 kV |
| Protection contre les surtensions |
Protection contre les surtensions de 1 500 W/s |
| Électrique et mécanique |
| Puissance d'entrée : |
12~48 VCC, bornier à 4 broches |
| Consommation électrique : |
3 W max. |
| Dimensions (L x P x H) : |
95 x 70 x 30 mm |
| Poids : |
0,25 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Rail DIN / Montage mural |
| Indicateurs LED |
| PWR : |
État de l'alimentation |
| FX : |
État de la liaison de données |
| 10/100M : |
État Ethernet |
| DTX 1 2 3 4 |
État des données série |
| DRX 1 2 3 4 |
État des données série |
| Environnemental |
| Température de fonctionnement : |
-40 °C à 75 °C (-40 °F à 167 °F) |
| Température de stockage : |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Homologations réglementaires |
| ISO9001, CE, FCC, RoHS |
|
EMI :
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS :
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande
| Modèle |
Description |
| LNK-IMCRS1100-SFP |
Mini Convertisseur de média Ethernet fibre optique SFP 10/100Base-T vers 100Base-X avec 1 canal RS232/RS485/RS422 |
| Options SFP |
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP (SFP industriel). |
| ► Le module SFP doit être acheté séparément. |
| Options de montage |
► Support de rail DIN par défaut installé ; Support de montage mural inclus. |
| Options d'alimentation |
► Alimentation 24 W/1 A 24 VCC. Fil ouvert pour bornier |
| ► L'alimentation doit être achetée séparément. |

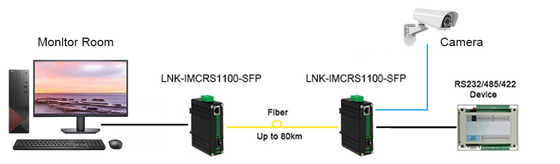

Application
