| Éthernet |
| Les normes: |
Les données de base sont fournies par les autorités compétentes de l'UE. |
| Les données de référence doivent être fournies conformément à l'annexe I, partie B, du règlement (UE) no 1095/2012. |
| Les données de base sont fournies par les autorités compétentes de l'UE. |
| Le nombre de points de contact doit être déterminé en tenant compte de l'importance des points de contact |
| Le système d'exploitation de l'appareil est basé sur le système IEEE 802.3p QoS. |
| IEEE802.1d Arbre de délimitation |
| Taux de diffusion et de filtrage: |
14Pour les appareils électroniques |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Mémoire tampon de paquets: |
12 M bits |
| Type de traitement: |
Réservation et transfert |
| Largeur de bande du plan arrière |
110 Gbps |
| Longueur maximale du paquet: |
9K bytes Jumbo Frame |
| Taille du tableau d'adresses: |
Adresses MAC 8K |
| Interface |
| Connecteur: |
8 x RJ45 |
| RS485: |
1 x RS485 (facultatif) |
| Port optique: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (pour la gestion) |
| Interface série RS485 (facultatif) |
| Interface physique |
Terminus à vis à trois broches de type industriel |
| Type de données |
1Ch RS485 Bi-direction |
| Signal RS-485 |
Données +, Données-, DNB |
| Distance entre les lignes de port en série (cuivre) |
1000 mètres |
| Taux de baud |
0 ~ 800 kbps |
| PoE (puissance sur Ethernet) |
| La norme: |
IEEE 802.3at Puissance sur Ethernet Plus |
| IEEE 802.3af Puissance sur Ethernet |
| Port: |
8 x RJ45 |
| Assignation de la broche de puissance |
4/5 (((+), 7/8 ((-) |
| Le budget du POE: |
Budget de PoE allant jusqu'à 240 watts |
| EnvironnementsNtal |
| Température de fonctionnement: |
-40°C à 80°C (-40°F à 176°F) |
| Température de stockage: |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative: |
5% à 95% non condensés |
| Résultats de l'enquête |
> 200 000 heures |
| Électricité et mécanique |
| Puissance d'entrée: |
48 à 57 VDC, puissance redondante (bloc terminal à 6 broches) |
| Consommation d'énergie: |
8W maximum (PoE en service < 240W) |
| Protéger |
| Surcharge d'alimentation: |
Réinitialisable automatiquement |
| Polarité inversée: |
Présent |

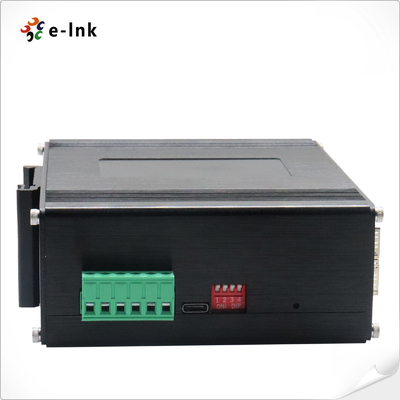

| DIP Commutateur |
Fonction d'interrupteur DIP à 4 chiffres |
DIP |
Fonction |
Paramètres |
| SW 1 |
VLAN |
ON - Activé |
OFF - handicapé |
| SW 2 |
Gestion de l'anneau |
ON - Activé |
OFF - handicapé |
| SW 3 (à améliorer) |
Réseau PoE de 250m |
ON - Activé |
OFF - handicapé |
| SW 4 (à améliorer) |
Réinitialiser PoE |
ON - Activé |
OFF - handicapé |

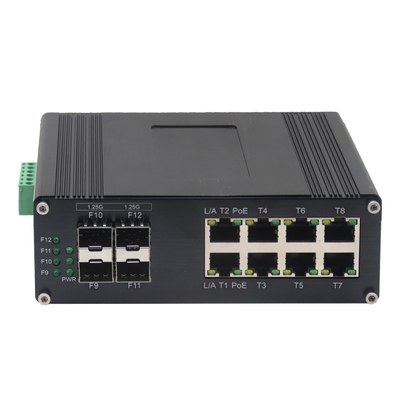

| Indicateurs à LED: |
| PWR |
État de la puissance |
| Ethernet (par port) |
Lien/Activité |
| PoE |
Statut du PoE |
| Des fibres: |
Port SFP Gigabit: F9 à F12 |
| Les dimensions (WxDxH) sont les suivantes: |
Pour les pièces détachées: |
| Poids: |
0.55kg |
| Le boîtier: |
Casse en aluminium |
| Options de montage: |

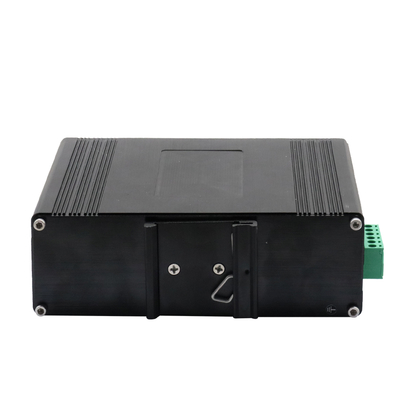

Montage DIN-Rail |
| Caractéristiques du logiciel |
| Protocoles de redondance |
Prise en charge de la STP/RSTP/MSTP/ERPSv2, agrégation des liens |
| Prise en charge de la diffusion |
Prise en charge de l'IGMP Snooping V1/V2/V3, prise en charge de GMRP, GVMP,802.1Q |
| VLAN |
Prise en charge du réseau IEEE 802.1Q 4K, prise en charge du réseau QINQ, double réseau VLAN, |
| Gestion du temps |
SNTP |
| Le QOS |
Redirection basée sur le flux
Limitation du taux basée sur les flux
Filtrage des paquets basé sur le flux
8*Les files d'attente de sortie de chaque port 802.1p/DSCP
Diff-Serv QoS, marque de priorité ou remarque
Algoritme de planification des files d'attente (SP, WRR, SP+WRR)
|
| LCA |
ACL émettrice basée sur un port
ACL basé sur le port et le VLAN
Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets.
Fournir une ACL basée sur le MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
| Gestion du PoE |
Limites de puissance totale de l'alimentation électrique PoE
Allocation de puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement du PoE
Planification de l'opération PoE
|
| Maintenance diagnostique |
Prise en charge du mirroring des ports, Syslog, Ping |
| Fonction de gestion |
Prise en charge de l'interface utilisateur CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT |
| Gestion des alarmes |
Prise en charge de la sortie d'alarme par relais à sens unique, RMON, TRAP |
| La sécurité. |
Protection contre les orages de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de l'espionnage DHCP, option 82, accès de sécurité 802.1X,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS, filtrage / liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation du port, limite de vitesse du message ARP
|
| Caractéristiques avancées de la couche 2+ |
Gestion de l'IPv4/IPv6
Route statique
|
| Autorisations réglementaires |
| La présente directive est obligatoire dans tous les États membres. |
| Pour les véhicules à moteur électrique |
| La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée. |
| Pour l'utilisation de l'appareil de mesure |
| Pour les appareils à moteur:2010 |
| Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur. |
| Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS). |
| Le nombre de points de contrôle doit être supérieur ou égal à: |
| Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon. |
| Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS). |
| Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF). |
