Mini Convertisseur de média industriel 10/100/1000Base-T vers 1000Base-XConvertisseur
Aperçu

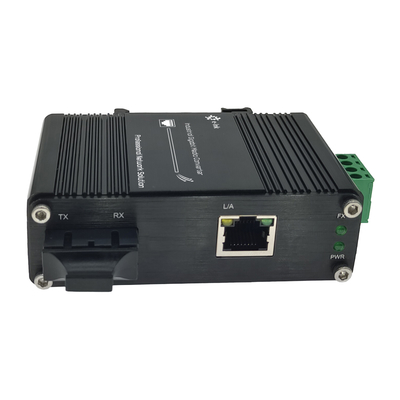

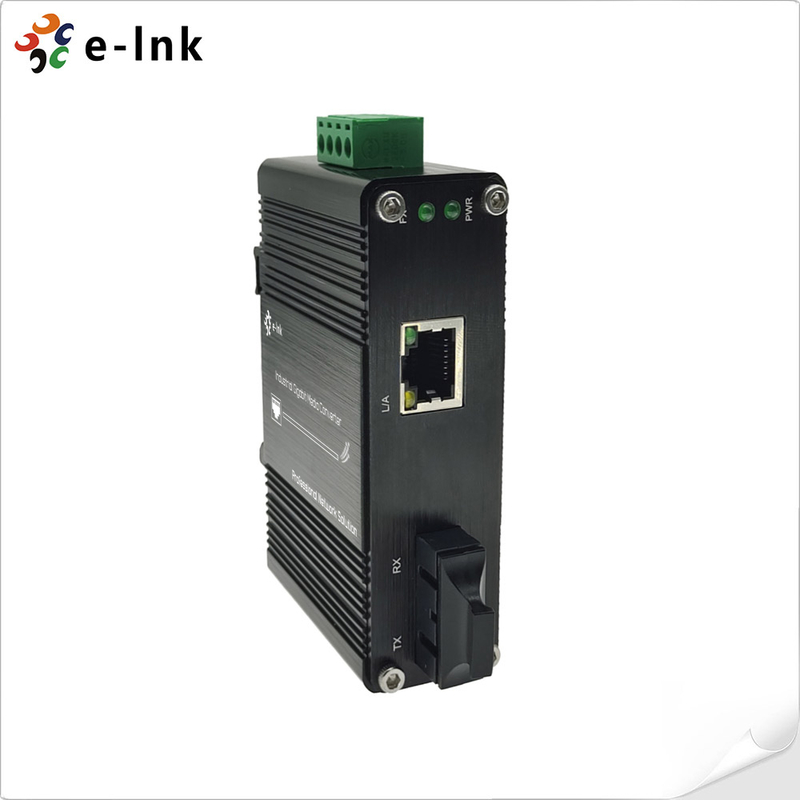

La série LNK-IMC3012 est un convertisseur de média de qualité industrielle qui permet une conversion transparente du réseau
entre Ethernet cuivre 10/100/1000BASE-T et fibre 1000BASE-X. Conçu pour les environnements difficiles,
il fonctionne de manière fiable sur une plage de températures étendue (-40°C à 75°C) et est doté
d'un boîtier en aluminium robuste pour une durabilité supérieure. Le port Ethernet prend en charge les modes semi-duplex et full-duplex,
garantissant des options de connectivité flexibles.
Un avantage clé de la série LNK-IMC3012 est son port fibre à double débit, prenant en charge les vitesses de 100 Mbps et
1000 Mbps pour une large compatibilité avec divers appareils à fibre optique. Sa construction robuste garantit
des performances stables dans les applications industrielles exigeantes. Pour un déploiement facile, le convertisseur prend en charge le montage sur rail DIN
ou l'installation dans des boîtes de distribution, ce qui en fait une solution idéale pour la mise en réseau industrielle,
l'automatisation et les projets d'infrastructure nécessitant une conversion de média fiable.
Caractéristiques
► IEEE 802.3az Ethernet économe en énergie (EEE)
► Indicateurs LED étendus pour le diagnostic réseau
► 1 port RJ45 10/100/1000BASE-T avec fonction auto MDI / MDI-X
► 1 port SC, 1000Base-X
► Prend en charge le mode Full/Half-duplex, l'auto-négociation

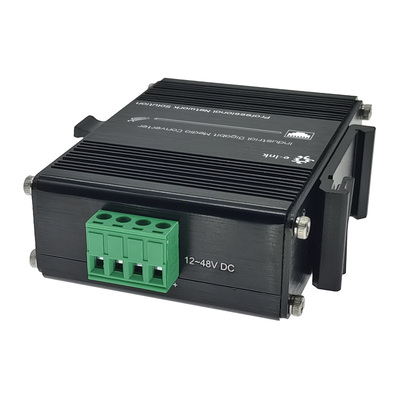

► Entrée d'alimentation par bornier 12~48VDC
► Prend en charge l'installation sur rail DIN et murale
► Durci pour l'environnement -40°C à 75°C (-40°F à 167°F) température de fonctionnement

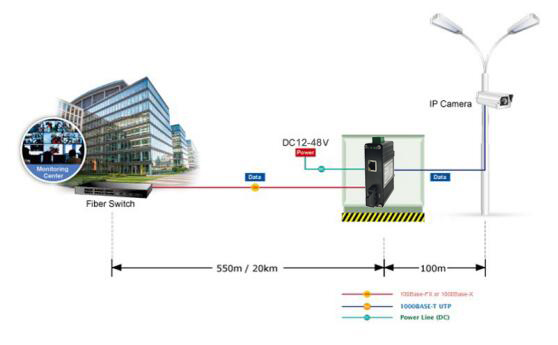

Application
Index techniques
| Ethernet |
| Normes : |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet économe en énergie (EEE) |
| Type de traitement : |
Stockage et transfert |
| Taux de filtrage de transfert : |
14 880 pps (10 Mbps) |
| 148 800 pps (100 Mbps) |
| 1 488 000 pps (1000 Mbps) |
| Mémoire tampon de paquets : |
1 Mbit |
| Longueur maximale des paquets : |
9 Ko |
| Taille de la table d'adresses |
2 000 adresses MAC |
| Interface |
| Connecteur : |
1x RJ45 |
| Port optique : |
1 x SC 1000Base-X |
| Électrique et mécanique |
| Puissance d'entrée : |
12~48VDC, bornier à 4 broches |
| Consommation électrique : |
3 W max. |
| Indicateurs LED : |
| PWR : |
État de l'alimentation |
| L/A : |
État de la liaison de données |
| SPD : |
État Ethernet |
| 100M/1000M : |
État de la liaison fibre |
| Dimensions (LxlxH) : |
95 x 70 x 30 mm |
| Poids : |
0,25 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Rail DIN / Montage mural |
| Environnemental |
| Température de fonctionnement : |
-40°C à 75°C (-40°F à 167°F) |
| Température de stockage : |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Homologations réglementaires |
| ISO9001, CE, FCC, RoHS |
|
EMI :
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS :
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande
| Modèle |
Description |
| LNK-IMC3012 |
Mini convertisseur de média industriel, 10/100/1000Base-T vers 1000Base-SX, multimode, 550 m, 850 nm, SC |
| LNK-IMC3012-20 |
Mini convertisseur de média industriel, 10/100/1000Base-T vers 1000Base-LX, monomode, 20 km, 1310 nm, SC |
| LNK-IMC3012-S20 |
Mini convertisseur de média industriel, 10/100/1000Base-T vers 1000Base-BX, monomode, fibre unique, 20 km, 1310/1550 nm, SC |
| Options de montage |
► Support de rail DIN par défaut installé ; Support de montage mural inclus. |
| Options d'alimentation |
► Alimentation 24 W/1 A 24 VDC. Fil ouvert pour bornier |
| ► L'alimentation doit être achetée séparément. |
