Convertisseur de médias PoE++ de 1 port 100/1000X SFP à 1 port 10/100/1000T
Résumé

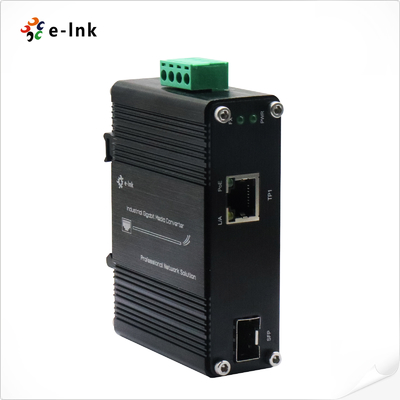

Le LNK-IMC3012P90-SFP est un convertisseur multimédia ferroviaire DIN de qualité industrielle conçu pour des missions critiques
Avec une capacité PoE++ (IEEE 802.3bt) de haute puissance de 90 W, cet appareil durci
fournit à la fois une connectivité en cuivre 10/100/1000Base-T et des options de fibres SFP flexibles 100/1000Base-X,
supportant divers modules SFP mono-mode/multi-mode (à un ou deux cœurs) pour un déploiement maximal
la polyvalence.
Conçu pour des environnements extrêmes, le convertisseur offre des performances fiables sur une large gamme de
la plage de température (-40°C à +75°C) tout en respectant les normes EN55022 EMC pour les systèmes électromagnétiques industriels
Son port Ethernet en mode double (demi/full-duplex) assure une intégration transparente avec des
les équipements de réseau.
Les principales caractéristiques sont les suivantes:
- 90W PoE++ source d'alimentation** pour les appareils à forte demande
- fente SFP échangeable à chaud** pour une connectivité en fibre flexible
- Conception de rails DIN robustes** pour les installations industrielles
- Fonctionnement à haute température** pour les environnements difficiles
Idéal pour l'automatisation industrielle, les transports intelligents et les applications d'électricité, le
LNK-IMC3012P90-SFP combine une conversion de médias robuste avec une livraison de PoE à haute puissance en un seul
une solution durcie.
Caractéristiques
Il prend en charge l'IEEE802.3af/at PoE+(30W) ou l'IEEE802.3bt PoE++ (90W)
► IEEE 802.3az Energy Efficient Ethernet (EEE) compliant
Il supporte la négociation automatique.
1 port 10/100/1000BASE-T RJ45 avec fonction automatique MDI / MDI-X
Je ne sais pas.1 port SFP,Mode double 100Base-FX ou 1000Base-X(détection automatique)
La puissance d'entrée du bloc terminal est de 48 à 57 VDC.

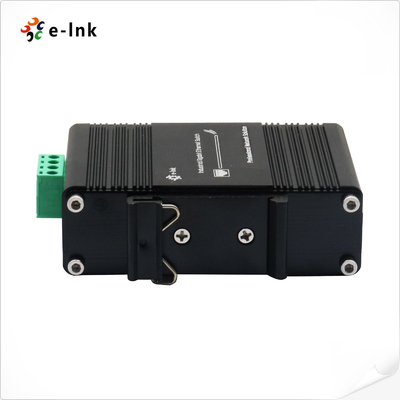

► Supports DIN-Rail & Wall-mount installation
-40°C à 75°C (-40°F à 167°F)

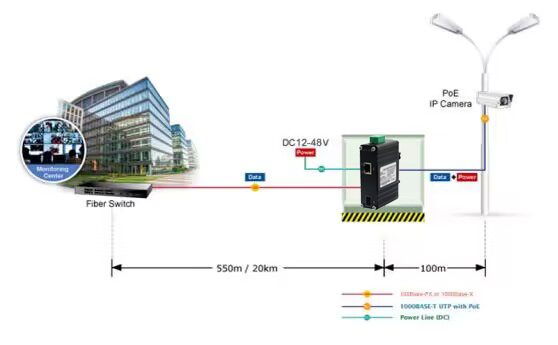

Application du projet
Indices techniques
| Éthernet |
| Les normes: |
IEEE802.3 10Base-T |
| Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil. |
| Pour les appareils électroniques |
| Les données sont fournies par les autorités compétentes de l'Union européenne. |
| Énergie de l'émetteur |
| IEEE802.3af Puissance sur Ethernet |
| IEEE802.3at - Réseau électrique sur Ethernet |
| IEEE802.3bt Puissance sur Ethernet |
| Type de traitement: |
Réservation et transfert |
| Taux de filtrage vers l'avant: |
14Pour les appareils électroniques |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Mémoire tampon de paquets: |
1 Mbit |
| Longueur maximale du paquet: |
9K bytes |
| Taille de la table des adresses |
2048K adresses MAC |
| Interface |
| Connecteur: |
1x RJ45 |
| Port optique: |
1 x SFP 1000Base-X ou 100Base-FX (détection automatique) |
| Électricité et mécanique |
| Puissance d'entrée: |
48 ~ 57VDC, bloc de bornes à 4 broches |
| Consommation d'énergie: |
95 watts au maximum. |
| Indicateurs à LED: |
| - Je vous en prie. |
État de la puissance |
| Le PoE: |
État de la prise PD |
| RJ45: |
LINK/Activité |
| Pour les pièces en plastique: |
Le lien |
| Les dimensions (WxDxH) sont les suivantes: |
95 x 70 x 30 mm |
| Poids: |
0.25kg |
| Le boîtier: |
Casse en aluminium |
| Options de montage: |
DIN-rail / monture murale |
| Environnemental |
| Température de fonctionnement: |
-40°C à 75°C (-40°F à 167°F) |
| Température de stockage: |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative: |
5% à 95% non condensés |
| Résultats de l'enquête |
> 200 000 heures |
| Autorisations réglementaires |
| Les produits de base doivent être conformes à la norme ISO 9001, CE, FCC, RoHS. |
|
REM:
Pour les véhicules à moteur électrique
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
Pour l'utilisation de l'appareil de mesure
Pour l'utilisation de l'appareil
|
|
Le SME:
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
Le nombre de points de contrôle doit être supérieur ou égal à:
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).
|
Informations relatives à la commande
| Modèle |
Définition |
| LNK-IMC3012P90-SFP est un appareil électronique. |
Convertisseur multimédia Ethernet 10/100/1000BASE-TX à 100/1000BASE-X SFP avec PoE++ de 90 W |
| Options sur les SFP |
Veuillez sélectionner votre SFP sur notre page Options SFP (SFP industriel). |
| Le module SFP doit être acheté séparément. |
| Options de montage |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Options de puissance |
Énergie de 120 W/2,5 A à 48 VDC. |
| L'alimentation électrique doit être achetée séparément. |
