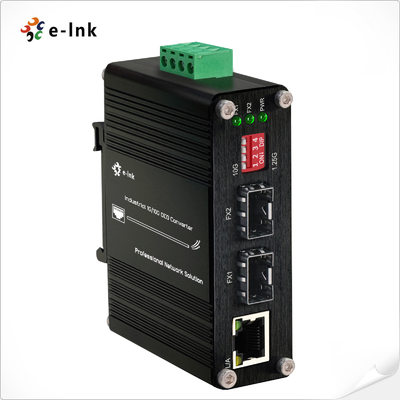

Convertisseur OEO industriel 1G/10G SFP+ à SFP+ (3R Repeater) avec fonction de convertisseur multimédia Ethernet 1G

Convertisseur OEO industriel 1G/10G SFP+ à SFP+ (3R Repeater) avec fonction de convertisseur multimédia Ethernet 1G

Résumé

La série ETH-IMC2402-OEO représente un 10G de haute performance de qualité industrielle

Convertisseur optique-électrique-optique (OEO) conçu pour les infrastructures de réseau critiques.

Ces appareils robustes remplissent deux fonctions à la fois comme convertisseurs de fibres médias et comme

répéteurs à fibres, prenant en charge la transmission à 10 Gbps dans des conditions de température extrêmes

(de -40°C à +80°C).

Conçu pour les applications de réseau de base, y compris les environnements SAN, LAN et MAN,

la série fournit un support polyvalent pour les protocoles SDH/SONET STM-64/OC-192, 10G Fiber

Ses capacités avancées incluent la conversion optique de longueur d'onde

(1310nm/1550nm/CWDM/DWDM) avec fonctionnalité Loop-back, ce qui le rend idéal pour les

les installations dans les laboratoires de R&D, les centres de données et les installations de télécommunications.

L'architecture flexible du convertisseur permet également la conversion de médias en fibre de cuivre à 1 Gbps avec

Les réseaux de télécommunications sont dotés d'un réseau de télécommunications à distance de transmission allant jusqu'à 120 km, offrant des solutions de connectivité complètes.

déployé en tant que répéteur ou convertisseur de fibres indépendant du protocole, l'ETH-IMC2402-OEO

La série assure des performances fiables dans des environnements industriels difficiles où la norme

l'équipement serait en panne.

Principaux points:
1. double fonctionnalité à la fois convertisseur de médias et répéteur longue distance
2- fiabilité de qualité industrielle pour les environnements extrêmes
3Une prise en charge complète du protocole 10G
4Des capacités de conversion avancées de longueur d'onde
5. portée de transmission étendue de 120 km
6. mise au point d'applications critiques pour la mission
7. Une nette différenciation par rapport aux solutions commerciales

Caractéristiques

Le commutateur DIP prend en charge la commutation de fréquence de données par fibre à 1,25G/10G

Il peut être utilisé comme convertisseur multimédia Ethernet 1G si vous utilisez Ethernet

¢ boîtier en aluminium IP40

La température de fonctionnement est de -40°C à 80°C (-40°F à 176°F).

¢ Prise en charge de la prise à chaud, affichage LED à état complet, installation facile

• Prend en charge la longueur d'onde DWDM/CWDM prescrite par l'ITUT, et peut également afficher sa fonction DDM

️ Prise en charge du loop-back et du jumbo frame

¢ Transports transparents et très peu de retard

La fonction 3R (Régénération, remodelage, re-timing)

Application du projet

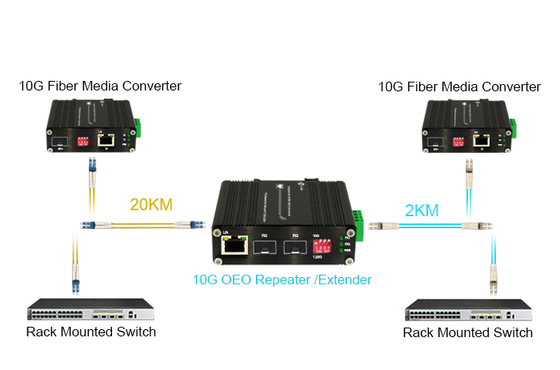

Application I: convertisseur OEO 1G/10G (répéteur 3R)

Application II: les équipements Ethernet de fibre à cuivre fonctionnant à 1 Gbps comme supports de fibre à cuivre

convertisseur

Indices techniques

Données de performance	Indices techniques
Fonction de l'équipement	Répéteur 3R
Vitesse de transmission	10G: 8,5 Gb/s à 11,7 Gb/s
Les protocoles	8.5G à fibre Le système de communication est basé sur le système de communication de l'entreprise. 10G WAN (10Gbps) 10G LAN (10,31 Gbps) OTN OTU-2 (G.709) (10,70 Gbps) Réseau local 10G avec codage FEC 255/237 (11,09 Gbps) Chaîne de fibres optiques 10G (11,32 Gbps) 10G POS
Type d'interface	Pour les appareils de type SFP+ à SFP+
Distance de transmission	Module SFP+: jusqu'à 80 km
Paquet maximum Taux de transfert	14,880,950/S
Température de fonctionnement	-40°C à 80°C (-40°F à 176°F)
Température de stockage	-40°C à 85°C (-40°F à 185°F)
Humidité relative	5% à 95% non condensés
Résultats de l'enquête	> 200 000 heures
ESpécifications du convertisseur thernet
Les normes	Les produits de base doivent être conformes à la norme IEEE 802.3 10BASE-T. Les données de référence doivent être fournies conformément à l'annexe I. Les données de base sont fournies par les autorités compétentes de l'UE. Pour les appareils électroménagers, le nombre de points de contact doit être supérieur ou égal à: Régulation du débit en double complet
Mode de travail	Les données de base sont fournies à l'aide de l'écran d'accueil.
Type de port	SFP à RJ45
Les câbles réseau	Partie torsadée 10BASE-T: UTP à deux paires de catégorie 3,4,5, jusqu'à 100 m 100BASE-TX: UTP à deux paires Cat. 5, jusqu'à 100m 1000BASE-T: STP Cat 5 à 4 couples jusqu'à 100 m Cable à fibre optique 1000BASE-SX: Cable à fibre multi-mode de 50/125 μm ou 62,5/125 μm, jusqu'à 220/550 m/2 km. Je suis en train d' écrire. Cable monomode de 9/125 μm, fournissant une longue distance de 10/20/40/80/120 km (variant selon le module SFP)
Électricité et mécanique

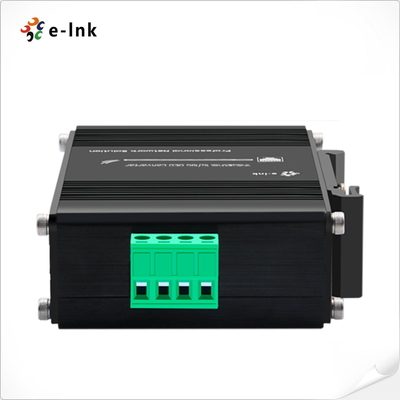

Puissance d'entrée	12 à 48 VDC, puissance redondante (bloc terminal à 6 broches)
Consommation d'électricité	8W au maximum
Protéger
Surcharge d'alimentation	Réinitialisable automatiquement
Polarité inversée	Présent
DIP Commutateur
Fonction d'interrupteur DIP à 4 chiffres	DIP	Fonction	Paramètres
	SW 1	1.25G/10G	On - 1,25 à 8,5 G	OFF - 10.3G ou 14.025G
	SW 2	Réservé	ON - Réservé	OFF - Réservé
	SW 3	Réservé	ON - Réservé	OFF - Réservé
	SW 4	Réservé	ON - Réservé	OFF - Réservé
Indicateurs à LED:
PWR	État de la puissance
Le taux de change est le suivant:	Port SFP-1
Le taux de change	Port SFP-2
L.A.	TP LINK/ACT
Les dimensions (WxDxH)	95 x 70 x 30 mm
Le poids	0.25kg
Enveloppe	Casse en aluminium
Options de montage:	Montage DIN-Rail
Autorisations réglementaires
La présente directive est obligatoire dans tous les États membres.
Pour les véhicules à moteur électrique
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
Pour l'utilisation de l'appareil de mesure
Pour les appareils à moteur:2010
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
Le nombre de points de contrôle doit être supérieur ou égal à:
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).

Informations relatives à la commande
