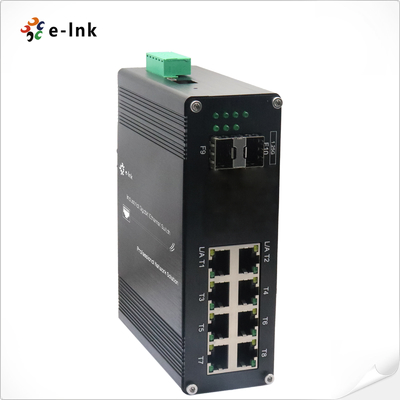

Commutateur Ethernet administré industriel L2+ avec 8 ports TP et 2 ports fibre SFP

Switch Ethernet industriel L2+ 8 ports 10/100/1000T + 2-Port 1000X SFP Switch Ethernet administrable

Aperçu

La série ETH-IMC208M est un switch Ethernet industriel L2+ administrable conçu pour une mise en réseau robuste et

performante dans des environnements difficiles. Il dispose de 8 ports cuivre 10/100/1000Base-T(X)

avec négociation automatique, mode Full/Half duplex et prise en charge auto MDI/MDI-X, ainsi que

2 emplacements SFP 1000Base-X pour une connectivité fibre flexible (prenant en charge le monomode ou le multimode,

1/2 cœur).

Conçu pour la fiabilité, ce switch renforcé fonctionne de manière transparente dans des conditions exigeantes, ce qui le rend idéal

pour l'automatisation industrielle, la surveillance (caméras IP) et les déploiements de points d'accès sans fil dans

des endroits distants. Grâce à des capacités de gestion L2+ avancées, il assure un contrôle efficace du trafic,

la sécurité et l'optimisation du réseau tout en maintenant une facilité d'utilisation.

Principales caractéristiques :
✔ 8 ports Gigabit cuivre + 2 ports fibre SFP pour une connectivité polyvalente
✔ Négociation automatique et MDI/MDI-X pour un déploiement plug-and-play
✔ Fiabilité de qualité industrielle (fonctionnement de -40 °C à +75 °C)
✔ Fonctions administrées L2+ (VLAN, QoS, sécurité, etc.)
✔ Idéal pour les caméras IP, les WAP et la mise en réseau à distance

Une solution rentable et performante pour l'intégration de réseaux multimédias mixtes dans des applications industrielles et

extérieures.

Fonctionnalités

► IEEE 802.3az Ethernet économe en énergie (EEE)

► Boîtier en aluminium IP40

► Prend en charge l'installation sur rail DIN

      ► Fonctionnement de -40 °C à 80 °C (-40 °F à 176 °F)

► Prise en charge de la connexion du port USB-C pour une gestion facile, sans avoir besoin d'accéder au RS232

port série du tout

► Trame Jumbo de 9 Ko

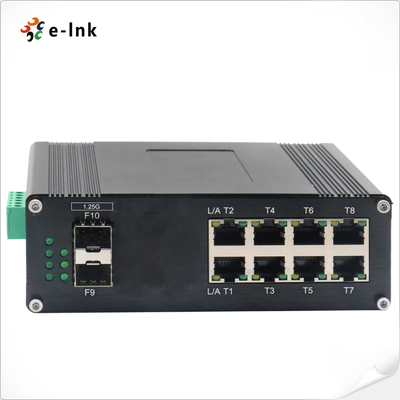

► Prise en charge de 8x10/100/1000Base-T + 2x1000Base-X SFP

► Le port RJ45 10/100/1000 Mbit/s prend en charge le mode Full/Half-duplex, la négociation automatique, Auto MDI/MDIX

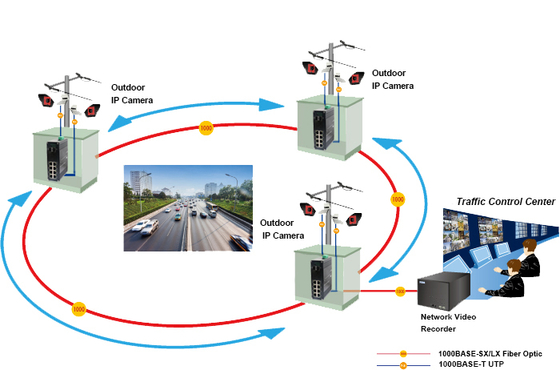

Application

Indices techniques

Ethernet
Normes :	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Taux de transfert et de filtrage :	14 880 pps (10 Mbit/s)
	148 800 pps (100 Mbit/s)
	1 488 000 pps (1000 Mbit/s)
Mémoire tampon de paquets :	12 Mbits
Type de traitement :	Stockage et transfert
Bande passante du fond de panier	110 Gbit/s
Longueur maximale des paquets :	Trame Jumbo de 9 Ko
Taille de la table d'adresses :	8 000 adresses MAC
Interface
Connecteur :	8 x RJ45
RS485 :	1 x RS485 (en option)
Port optique :	2 x 1000Base-X SFP
USB-C :	1 x USB-C (pour la gestion)
Interface série RS485 (en option)
Interface physique	Borne à vis à 3 broches standard industriel
Type de données	1 canal RS485 bidirectionnel
Signaux RS-485	Données+, Données-, GND
Distance de la ligne du port série (cuivre)	1 000 mètres
Débit en bauds	0 ~ 800 kbit/s
Environnementale
Température de fonctionnement :	-40 °C à 80 °C (-40 °F à 176 °F)
Température de stockage :	-40 °C à 85 °C (-40 °F à 185 °F)
Humidité relative :	5 % à 95 % sans condensation
MTBF	> 200 000 heures
Électrique et mécanique
Puissance d'entrée :	12~48 VCC, alimentation redondante (bornier à 6 broches)
Consommation électrique :	8 W max
Protection :
Surcharge de l'alimentation :	Réinitialisation automatique
Inversion de polarité :	Présent
DICommutateur P

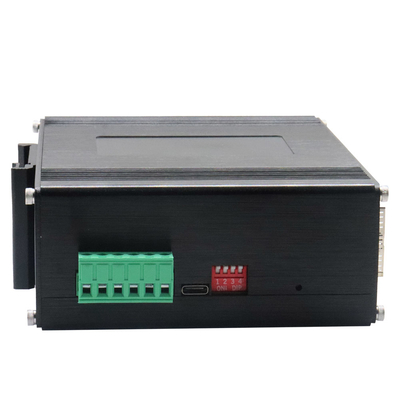

Fonction du commutateur DIP à 4 chiffres	DIP	Fonction	Paramètres
	SW 1	VLAN	ON - Activé	OFF - Désactivé
	SW 2	Gestion de l'anneau	ON - Activé	OFF - Désactivé
	SW 3	Réservé	ON - Réservé	OFF - Réservé
	SW 4	Réservé	ON - Réservé	OFF - Réservé
Indicateurs LED :
PWR :	État de l'alimentation
Ethernet (par port) :	Liaison/Activité
Fibre :	Port Gigabit SFP : F9~F10
Dimensions (L x P x H) :	149 x 114 x 50 mm
Poids :	0,55 kg
Boîtier :	Boîtier en aluminium
Options de montage :	Montage sur rail DIN
Fonctionnalités logicielles
Protocoles de redondance	Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens
Prise en charge de la multidiffusion	Prise en charge d'IGMP Snooping V1/V2/V3, prise en charge de GMRP, GVMP, 802.1Q
VLAN	Prise en charge d'IEEE 802.1Q 4K VLAN, prise en charge de QINQ, Double VLAN,
Gestion du temps	SNTP
QOS	Redirection basée sur le flux Limitation du débit basée sur le flux Filtrage des paquets basé sur le flux 8*files d'attente de sortie de chaque port mappage de priorité 802.1p/DSCP Diff-Serv QoS, marquage/remarque de priorité Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
ACL	ACL basé sur le port ACL basé sur le port et le VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournir des ACL basées sur MAC, l'adresse MAC de destination, la source IP, la destination IP, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et VLAN, etc.
Maintenance diagnostique	Prise en charge de la mise en miroir des ports, Syslog, Ping
Fonction de gestion	Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
Gestion des alarmes	Prise en charge de la sortie d'alarme relais unidirectionnelle, RMON, TRAP
Sécurité	Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0 Prise en charge de DHCP Snooping, Option 82, accès de sécurité 802.1X, Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL, Prise en charge de DDOS, filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP
Fonctionnalités avancées de couche 2+	Gestion IPv4/IPv6 Route statique
Approbations réglementaires
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
