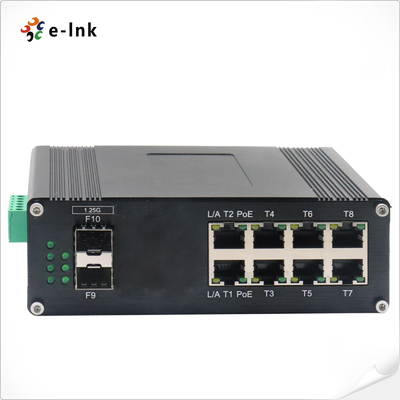

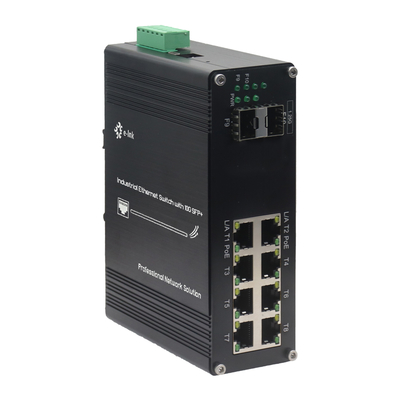

Commutateur Ethernet industriel durci géré 8 ports 10/100/1000Base-T 802.3at PoE + 2 ports 1000Base-X SFP

Switch Ethernet géré industriel L2+ 8 ports 10/100/1000T 802.3at PoE + 2-Port 1000X SFP Switch Ethernet géré

Aperçu

La série ETH-IMC208MP est un switch Ethernet géré L2+ de qualité industrielle qui combine

une mise en réseau haute performance avec des capacités robustes Power over Ethernet (PoE). Doté de

8× ports 10/100/1000Base-T(X) avec prise en charge IEEE 802.3at PoE+ (jusqu'à 30W par port) et

2× emplacements SFP 1000Base-X, ce switch renforcé offre une connectivité flexible pour les réseaux cuivre

et fibre.

Conçu pour les environnements industriels difficiles, le switch prend en charge le mode Full/Half duplex, auto

MDI/MDI-X, et une large gamme de modules SFP monomodes/multimodes (1/2 cœur), assurant

une intégration transparente dans diverses applications. Ses fonctionnalités de gestion L2+ avancées (VLAN,

QoS, sécurité, etc.) offrent un contrôle granulaire sur le trafic réseau, ce qui le rend idéal pour la vidéosurveillance IP

(caméras PoE), les points d'accès sans fil et les réseaux industriels distants.
✔ 8× ports Gigabit PoE+ (802.3at, 30W par port) pour alimenter les PD
✔ 2× liaisons montantes fibre SFP pour une connectivité longue distance ou insensible au bruit
✔ Conception industrielle renforcée (-40°C à +75°C de fonctionnement)
✔ Auto-négociation et déploiement plug-and-play
✔ Commutation gérée L2+ pour des performances optimisées

Une solution polyvalente et haute puissance pour le déploiement de périphériques PoE et de dorsales fibre dans des environnements exigeants.

Fonctionnalités

► Trame Jumbo de 9K octets

► IEEE 802.3az Ethernet écoénergétique (EEE)

► Boîtier en aluminium IP40

► Prend en charge l'installation sur rail DIN

► Température de fonctionnement de -40°C à 80°C (-40°F à 176°F)

► Conforme à la norme IEEE802.3af/at

► Le commutateur DIP prend en charge VLAN à une touche, gestion de la boucle à une touche, réinitialisation PoE et PoE 250m

Réseau

► Prise en charge de la connexion du port USB-C pour une gestion facile, sans avoir besoin d'accéder au port série RS232

port série du tout

► Prise en charge de 8x10/100/1000Base-T + 2x1000Base-X SFP

► Le port RJ45 10/100/1000Mbps prend en charge le mode Full/Half-duplex, l'auto-négociation, Auto MDI/MDIX

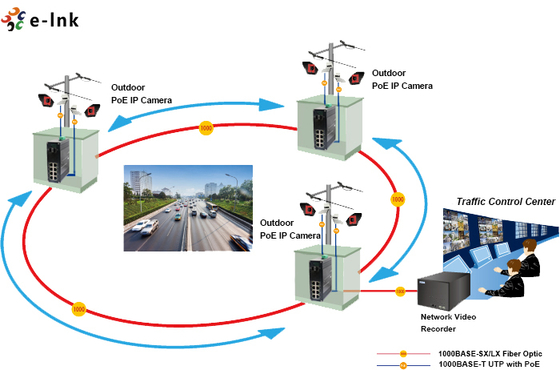

Application

Indices techniques

Ethernet

Normes :
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	Taux de transfert et de filtrage :
14 880 pps (10 Mbit/s)	148 800 pps (100 Mbit/s)
	1 488 000 pps (1 000 Mbit/s)
	1 488 000 000 pps (10 000 Mbit/s)
	Mémoire tampon de paquets :
12 Mbits	Type de traitement :
Stockage et transfert	Bande passante du fond de panier
110 Gbit/s	Longueur maximale des paquets :
Trame Jumbo de 9K octets	Taille de la table d'adresses :
8K adresses MAC	Interface
Connecteur :
8 x RJ45	RS485 :
1 x RS485 (en option)	Port optique :
2 x 1000Base-X SFP	USB-C :
1 x USB-C (pour la gestion)	Interface série RS485 (en option)
Interface physique
Borne à vis à 3 broches standard industriel	Type de données
1Ch RS485 bidirectionnel	Signaux RS-485
Données +, Données-, GND	Distance de la ligne du port série (cuivre)
1000 mètres	Débit en bauds
0 ~ 800 kbit/s	PoE (Power over Ethernet)
Norme :
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	Port :
RJ45	Affectation des broches d'alimentation
4/5(+), 7/8(-)	Budget PoE :
Jusqu'à 240 watts de budget PoE	Environne
mentaleTempérature de fonctionnement :
-40°C à 80°C (-40°F à 176°F)	Température de stockage :
-40°C à 85°C (-40°F à 185°F)	Humidité relative :
5 % à 95 % sans condensation	MTBF
> 200 000 heures	Électrique et mécanique
Puissance d'entrée :

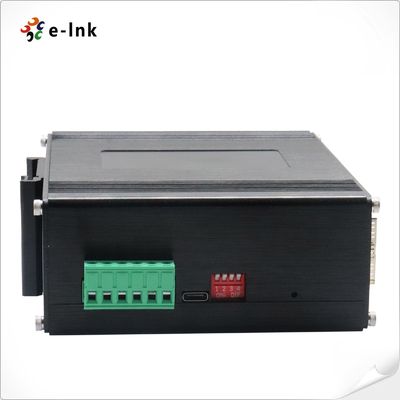

48~57 VCC, alimentation redondante (bornier à 6 broches)	Consommation électrique :
8 W max. (PoE en cours d'utilisation	<240 W)Protection :
Surcharge de l'alimentation :
Réinitialisation automatique	Inversion de polarité :
Présent	DI
P SwitchFonction du commutateur DIP à 4 chiffres
DIP	Fonction	Paramètres	SW 1
	VLAN	Prise en charge IEEE 802.1Q 4K VLAN, prise en charge QINQ, Double VLAN,	OFF - Désactivé	Indicateurs LED :
	Gestion de la boucle	ON - Activé	OFF - Désactivé	Indicateurs LED :
	Réseau PoE 250m	ON - Activé	OFF - Désactivé	Indicateurs LED :
	Réinitialisation PoE	ON - Activé	OFF - Désactivé	Indicateurs LED :
PWR :
État de l'alimentation	Ethernet (par port) :
Liaison/Activité	PoE :
État PoE	Fibre :
Port Gigabit SFP : F9~F10	Dimensions (L x P x H) :
149 x 114 x 50 mm	Poids :
0,55 kg	Boîtier :
Boîtier en aluminium	Options de montage :
Montage sur rail DIN	Fonctionnalités logicielles
Protocoles de redondance
Prise en charge STP/RSTP/MSTP/ERPSv2, agrégation de liens	Prise en charge de la multidiffusion
Prise en charge IGMP Snooping V1/V2/V3, prise en charge GMRP, GVMP, 802.1Q	VLAN
Prise en charge IEEE 802.1Q 4K VLAN, prise en charge QINQ, Double VLAN,	Gestion du temps
SNTP	QOS
Redirection basée sur le flux	Limitation du débit basée sur le flux Filtrage des paquets basé sur le flux 8*Files d'attente de sortie de chaque port mappage de priorité 802.1p/DSCP Diff-Serv QoS, Marque/Remarque de priorité Algorithme de planification des files d'attente (SP, WRR, SP+WRR) ACL
ACL basé sur le port	ACL basé sur le port et le VLAN Filtrage des paquets L2 à L4, correspondant aux 80 premiers octets du message. Fournir des ACL basées sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et VLAN, etc. Gestion PoE
Limite de puissance totale de l'alimentation PoE	Allocation de puissance de sortie PoE Configuration de la priorité de sortie PoE État de fonctionnement PoE Planification du fonctionnement PoE Maintenance diagnostique
Prise en charge de la mise en miroir des ports, Syslog, Ping	Fonction de gestion
Prise en charge CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT	Gestion des alarmes
Prise en charge de la sortie d'alarme relais unidirectionnel, RMON, TRAP	Sécurité
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0	Prise en charge de DHCP Snooping, Option 82, accès de sécurité 802.1X, Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL, Prise en charge DDOS, filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP Fonctionnalités avancées de couche 2+
Gestion IPv4/IPv6	Route statique Approbations réglementaires
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surge)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
Informations de commande

Modèle
