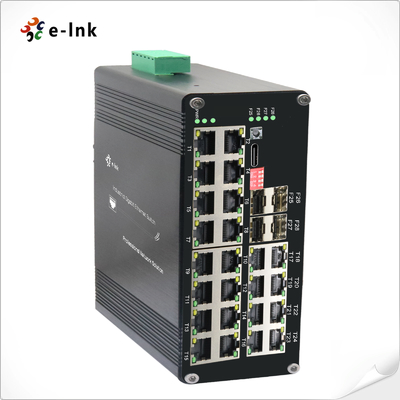

Commutateur Ethernet industriel géré avec 24 ports TP et 4 ports fibre pour l'intégration de réseaux

L'équipement est équipé d'un système d'exploitation de détection de l'eau. Commutateur Ethernet géré SFP à 4 ports 1000X

Résumé

La série ETH-DIMC2424M est un commutateur Ethernet géré L2+ de qualité industrielle conçu pour

déploiements de réseaux à haute densité dans des environnements exigeants.

Ports en cuivre et 4× 1000Base-X SFP fibre slots, ce commutateur robuste offre une connectivité exceptionnelle

et performances pour les applications industrielles.

Principales caractéristiques:
- Haute densité de ports: ports Gigabit Ethernet à négociation automatique 24x avec Full/Half duplex et automatique

Appui au MDI/MDI-X
- Liens vers le haut en fibres flexibles: emplacements SFP 4× compatibles avec les modules mono-mode/multi-mode (1/2 noyau)
- Gestion avancée de la L2+: fonctionnalités complètes comprenant VLAN, QoS, sécurité et réseau

la surveillance
- Durabilité industrielle: conçu pour un fonctionnement fiable dans des conditions extrêmes (-40°C à +75°C)

Applications idéales:
✓ Systèmes d'automatisation industrielle à grande échelle
✓ Réseaux de surveillance IP à haute densité
✓ Déploiements de points d'accès sans fil pour les entreprises
✓ Connectivité sur site à distance avec le backhaul en fibre
✓ Infrastructure critique pour les missions nécessitant un équipement renforcé

Grâce à sa combinaison de haut nombre de ports et de connectivité par fibre, la série ETH-DIMC2424M fournit un

La solution est évolutive pour les réseaux nécessitant à la fois un accès au cuivre et des capacités de fibre optique.

La conception de l'interrupteur de qualité industrielle assure une performance fiable dans des environnements difficiles, tandis que son

Les fonctionnalités de gestion avancées permettent un contrôle et une optimisation précis du réseau.

particulièrement adapté aux applications où la fiabilité, l'évolutivité et la gestion à distance du réseau

sont des exigences essentielles.

Caractéristiques

► 10K Bytes Jumbo Frame

¢ Ethernet à haut rendement énergétique (EEE) IEEE 802.3az

¢ boîtier en aluminium IP40

Supporte l'installation du DIN-Rail

-40°C à 80°C (-40°F à 176°F)

¢ Prise en charge du SFP 24x10/100/1000Base-T + 4x1000Base-X

10/100/1000Mbps RJ45 Port prend en charge Full/Half-duplex, négociation automatique, MDI/MDIX automatique

¢ Prise en charge de la connexion du port USB-C pour une gestion facile, sans avoir besoin d'accéder au RS232

pas de port série.

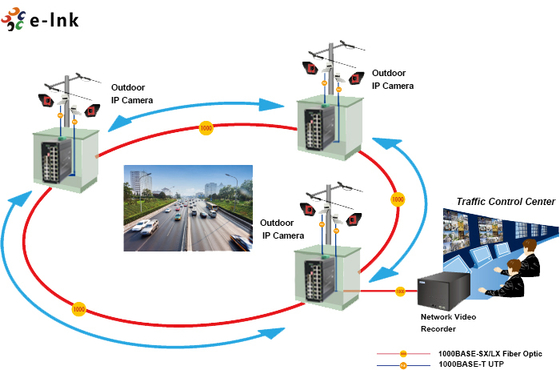

Application du projet

Indices techniques

Éthernet
Les normes:	Les données de base sont fournies par les autorités compétentes de l'UE.
	Pour les appareils électroménagers, le nombre de points de contact doit être déterminé en fonction de l'échantillonnage.
	Les données de base sont fournies par les autorités compétentes de l'UE.
	Le nombre de points de contact doit être déterminé en tenant compte de l'importance des points de contact
	Le système d'exploitation de l'appareil est basé sur le système IEEE 802.3p QoS.
	IEEE802.1d Arbre de délimitation
Taux de diffusion et de filtrage:	14Pour les appareils électroniques
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Mémoire tampon de paquets:	12 M bits
Type de traitement:	Réservation et transfert
Largeur de bande du plan arrière	110 Gbps
Longueur maximale du paquet:	10K bytes Jumbo Frame
Taille du tableau d'adresses:	Adresses MAC 8K
Interface
Connecteur:	24 x RJ45
RS485:	1 x RS485 (facultatif)
Port optique:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (pour la gestion)
Interface série RS485 (facultatif)
Interface physique	Terminus à vis à trois broches de type industriel
Type de données	1Ch RS485 Bi-direction
Signal RS-485	Données+, Données-, GND
Distance entre les lignes de port en série (cuivre)	1000 mètres
Taux de baud	0 ~ 800 kbps
EnvironnementsNtal
Température de fonctionnement:	-40°C à 80°C (-40°F à 176°F)
Température de stockage:	-40°C à 85°C (-40°F à 185°F)
Humidité relative:	5% à 95% non condensés
Résultats de l'enquête	> 200 000 heures
Électricité et mécanique

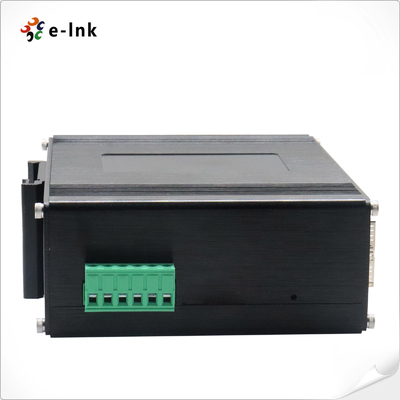

Puissance d'entrée:	12 à 48 VDC, puissance redondante (bloc terminal à 6 broches)
Consommation d'énergie:	8W au maximum
Protéger
Surcharge d'alimentation:	Réinitialisable automatiquement
Polarité inversée:	Présent
DIP Commutateur
Fonction d'interrupteur DIP à 4 chiffres	DIP	Fonction	Paramètres
	SW 1	VLAN	ON - Activé	OFF - handicapé
	SW 2	Gestion de l'anneau	ON - Activé	OFF - handicapé
	SW 3	Réservé	ON - Réservé	OFF - Réservé
	SW 4	Réservé	ON - Réservé	OFF - Réservé

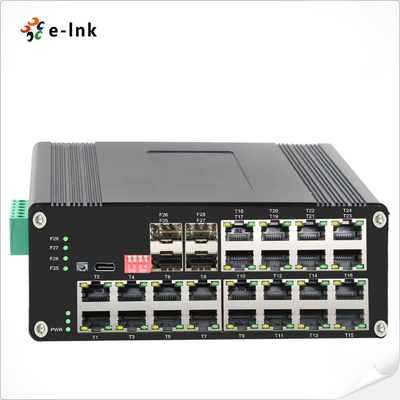

Indicateurs à LED:
- Je vous en prie.	État de la puissance
Ethernet (par port):	Lien/Activité
Port RJ45	(T1 à T24)
Des fibres:	Port SFP à gigabit: F25 à F28
Les dimensions (WxDxH) sont les suivantes:	155 x 115 x 85 mm
Poids:	1.2 kg
Le boîtier:	Casse en aluminium
Options de montage:	Montage DIN-Rail
Caractéristiques du logiciel
Protocoles de redondance	Prise en charge de la STP/RSTP/MSTP/ERPSv2, agrégation des liens
Prise en charge de la diffusion	Prise en charge de l'IGMP Snooping V1/V2/V3, prise en charge de GMRP, GVMP,802.1Q
VLAN	Prise en charge du réseau IEEE 802.1Q 4K, prise en charge du réseau QINQ, double réseau VLAN,
Gestion du temps	SNTP
Le QOS	Redirection basée sur le flux Limitation du taux basée sur les flux Filtrage des paquets basé sur le flux 8*Les files d'attente de sortie de chaque port 802.1p/DSCP Diff-Serv QoS, marque de priorité ou remarque Algoritme de planification des files d'attente (SP, WRR, SP+WRR)
LCA	ACL émettrice basée sur un port ACL basé sur le port et le VLAN Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets. Fournir une ACL basée sur le MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
Maintenance diagnostique	Prise en charge du mirroring des ports, Syslog, Ping
Fonction de gestion	Prise en charge de la CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP ((IPv4/IPv6), Cloud/MQTT
Gestion des alarmes	Prise en charge de la sortie d'alarme par relais à sens unique, RMON, TRAP
La sécurité.	Protection contre les orages de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0 Prise en charge de l'espionnage DHCP, option 82,802.1X accès de sécurité, Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL, Prise en charge DDOS, filtrage / liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation du port, limite de vitesse du message ARP
Caractéristiques avancées de la couche 2+	Gestion de l'IPv4/IPv6 Route statique
Autorisations réglementaires
La présente directive est obligatoire dans tous les États membres.
Pour les véhicules à moteur électrique
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
Pour l'utilisation de l'appareil de mesure
Pour les appareils à moteur:2010
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
Le nombre de points de contrôle doit être supérieur ou égal à:
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).

Informations relatives à la commande
