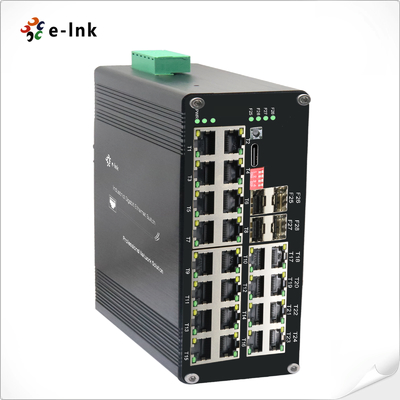

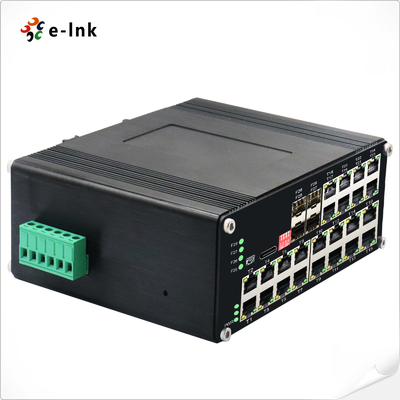

Commutateur Ethernet géré avec 24 ports TP industriels et 4 ports fibre SFP pour l'intégration de réseaux

Switch Ethernet industriel L2+ 24 ports 10/100/1000T 802.3at PoE + 4 ports 1000X SFP Managed Ethernet Switch

Aperçu

La série ETH-DIMC2424MP est un switch Ethernet PoE+ géré L2+ de qualité industrielle qui

combine une alimentation haute densité avec des capacités de réseau robustes. Doté de 24 ports Gigabit

PoE+ (IEEE 802.3at, 30W par port) et de 4 ports de liaison montante fibre optique SFP 1000Base-X, ce switch renforcé

est conçu pour les déploiements critiques dans des environnements difficiles.

Principales caractéristiques et avantages :
✔ Conception PoE+ haute puissance : 24 ports 10/100/1000Base-T(X) fournissent jusqu'à 30 W par port, prenant en charge

les appareils gourmands en énergie comme les caméras PTZ et les points d'accès sans fil.
✔ Connectivité multimédia double : 4 emplacements SFP (mono/multimode, 1/2 cœur) permettent des liaisons fibre optique longue distance.

✔ Fiabilité industrielle : Fonctionne à des températures extrêmes (-40 °C à +75 °C) avec protection contre les surtensions et
résistance aux vibrations.

✔ Gestion L2+ avancée : VLAN, QoS, surveillance IGMP et mise en miroir des ports pour un contrôle optimisé du trafic.
✔ Simplicité Plug-and-Play : Auto MDI/MDI-X et négociation automatique simplifient l'installation.
Applications typiques :

• Systèmes de vidéosurveillance IP à grande échelle (alimentant plus de 24 caméras)
• Réseaux IoT industriels avec des topologies mixtes cuivre/fibre
• Réseaux maillés sans fil extérieurs nécessitant PoE et liaison montante fibre
• Infrastructure de ville intelligente (contrôle du trafic, éclairage public)
Avec son budget PoE total inégalé de 720 W et sa durabilité de qualité opérateur, la série ETH-DIMC2424MP est

la solution ultime pour le déploiement d'appareils en réseau haute puissance dans des environnements difficiles. Ses options fibre

modulaires pérennisent votre réseau tandis que la conception renforcée assure un fonctionnement 24 h/24 et 7 j/7 là où les

switches standard échouent.

Fonctionnalités

► Prise en charge de la connexion du port USB-C pour une gestion facile, sans avoir besoin d'accéder au port série RS232

du tout

► Trame Jumbo de 10 Ko

► IEEE 802.3az Ethernet économe en énergie (EEE)

► Boîtier en aluminium IP40

► Prend en charge l'installation sur rail DIN

► Température de fonctionnement de -40 °C à 80 °C (-40 °F à 176 °F)

► Prise en charge de 24x10/100/1000Base-T + 4x1000Base-X SFP

► Le port RJ45 10/100/1000 Mbit/s prend en charge le mode duplex intégral/semi-duplex, la négociation automatique, Auto MDI/MDIX

► Conforme à la norme IEEE802.3af/at

► Le commutateur DIP prend en charge le VLAN à une touche, la gestion de la boucle à une touche, la réinitialisation PoE et le réseau PoE de 250 m

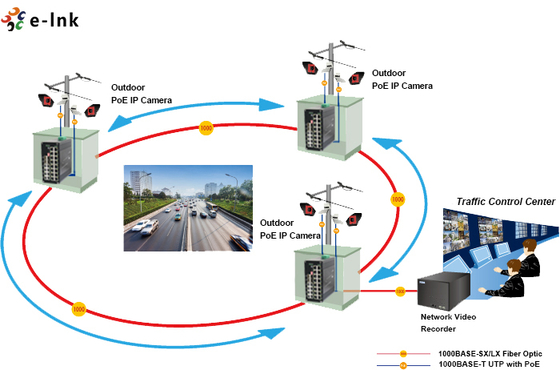

Application

Indices techniques

Ethernet

Normes :
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	Taux de transfert et de filtrage :
14 880 pps (10 Mbit/s)	148 800 pps (100 Mbit/s)
	1 488 000 pps (1000 Mbit/s)
	Mémoire tampon de paquets :
12 M bits	Type de traitement :
Stockage et transfert	Bande passante du fond de panier
110 Gbit/s	Longueur maximale des paquets :
Trame Jumbo de 10 Ko	Taille de la table d'adresses :
8 000 adresses MAC	Interface
Connecteur :
24 x RJ45	RS485 :
1 x RS485 (en option)	Port optique :
4 x 1000Base-X SFP	USB-C :
1 x USB-C (pour la gestion)	Interface série RS485 (en option)
Interface physique
Borne à vis à 3 broches standard industrielle	Type de données
1 canal RS485 bidirectionnel	Signaux RS-485
Données+, Données-, GND	Distance de la ligne du port série (cuivre)
1 000 mètres	Débit en bauds
0 ~ 800 kbit/s	PoE (Power over Ethernet)
Norme :
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	Port :
RJ45	Affectation des broches d'alimentation
4/5(+), 7/8(-)	Budget PoE :
Jusqu'à 720 watts de budget PoE	Environne
mentTempérature de fonctionnement :
-40 °C à 80 °C (-40 °F à 176 °F)	Température de stockage :
-40 °C à 85 °C (-40 °F à 185 °F)	Humidité relative :
5 % à 95 % sans condensation	MTBF
> 200 000 heures	Électrique et mécanique
Puissance d'entrée :

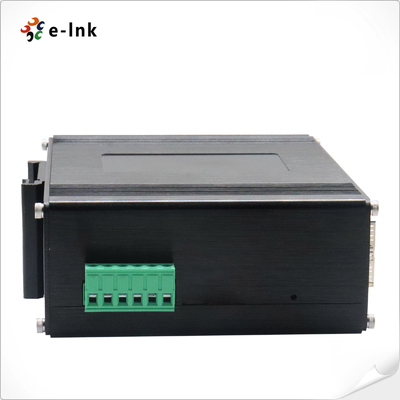

48~57 VCC, alimentation redondante (bornier à 6 broches)	Consommation électrique :
8 W max. (PoE en cours d'utilisation	<720 W)Protection :
Surcharge de l'alimentation :
Réinitialisation automatique	Inversion de polarité :
Présent	DI
Commutateur PFonction du commutateur DIP à 4 chiffres
DIP	Fonction	Paramètres	SW 1
	VLAN	Prise en charge de IEEE 802.1Q 4K VLAN, prise en charge de QINQ, Double VLAN,	OFF - Désactivé	Indicateurs LED :
	Gestion de la boucle	ON - Activé	OFF - Désactivé	Indicateurs LED :
	Réseau PoE de 250 m	ON - Activé	OFF - Désactivé	Indicateurs LED :
	Réinitialisation PoE	ON - Activé	OFF - Désactivé	Indicateurs LED :
Alimentation :
État de l'alimentation	Ethernet (par port) :
Liaison/Activité	PoE
État PoE (T1~T24)	Fibre :
Port Gigabit SFP : F25~F28	Dimensions (L x P x H) :
155 x 115 x 85 mm	Poids :
1,2 KG	Boîtier :
Boîtier en aluminium	Options de montage :
Montage sur rail DIN	Fonctionnalités logicielles
Protocoles de redondance
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens	Prise en charge de la multidiffusion
Prise en charge de l'IGMP Snooping V1/V2/V3, prise en charge de GMRP, GVMP, 802.1Q	VLAN
Prise en charge de IEEE 802.1Q 4K VLAN, prise en charge de QINQ, Double VLAN,	Gestion du temps
SNTP	QOS
Redirection basée sur le flux	Limitation du débit basée sur le flux Filtrage des paquets basé sur le flux 8*files d'attente de sortie de chaque port 802.1p/correspondance de priorité DSCP Diff-Serv QoS, marquage/remarque de priorité Algorithme de planification des files d'attente (SP, WRR, SP+WRR) ACL
ACL basé sur le port	ACL basé sur le port et le VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc. Gestion PoE
Limite de puissance totale de l'alimentation PoE	Allocation de la puissance de sortie PoE Configuration de la priorité de sortie PoE État de fonctionnement PoE Planification du fonctionnement PoE Maintenance diagnostique
Prise en charge de la mise en miroir des ports, Syslog, Ping	Fonction de gestion
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT	Gestion des alarmes
Prise en charge de la sortie d'alarme relais unidirectionnelle, RMON, TRAP	Sécurité
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0	Prise en charge de DHCP Snooping, Option 82, accès de sécurité 802.1X, Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL, Prise en charge de DDOS, filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP Fonctionnalités avancées de couche 2+
Gestion IPv4/IPv6	Route statique Approbations réglementaires
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
Informations de commande

Modèle
