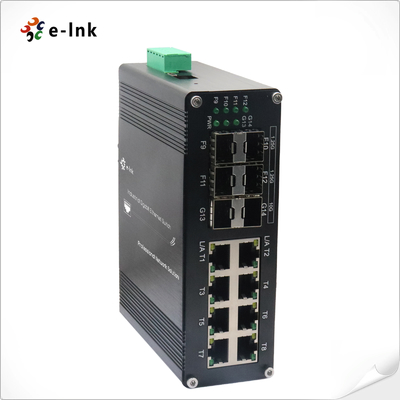

Commutateur Ethernet industriel L2+ 8 ports 10/100/1000T + 4 ports 1G SFP + 2 ports 10G SFP+ administré
Aperçu
La série ETH-IMC2408M est un commutateur Ethernet multi-gigabit industriel administré, conçu pour
les réseaux hautes performances dans des environnements exigeants. Combinant 8× ports Gigabit cuivre, 4× 1G
emplacements SFP et 2× ports 10G SFP+, ce commutateur renforcé offre une flexibilité de connectivité exceptionnelle pour
les applications gourmandes en bande passante.
Principales caractéristiques et avantages :
✔ Configuration de ports hybrides :
- 8× ports 10/100/1000Base-T(X) RJ45 avec auto MDI/MDI-X
- 4× emplacements SFP 1000Base-X (1G)
- 2× ports 10G SFP+ pour liaisons montantes haut débit
✔ Prise en charge de la fibre à l'épreuve du temps :
- Compatible avec les optiques 1G et 10G
- Prend en charge les modules SFP/SFP+ monomodes/multimodes (1/2 cœurs)
- Permet une connectivité longue distance jusqu'à 80 km (avec les optiques appropriées)
✔ Fiabilité de qualité industrielle :
- Plage de température de fonctionnement de -40 °C à +75 °C
- Options de montage sur rail DIN ou mural
- Protection contre les surtensions et résistance aux vibrations
✔ Gestion avancée :
- VLAN, QoS et surveillance IGMP
- Mise en miroir des ports et priorisation du trafic
- Interfaces de gestion Web/CLI/SNMP
Applications idéales :
• Systèmes de surveillance à large bande passante avec caméras IP 4K
• Réseaux dorsaux industriels nécessitant des liaisons montantes 10G
• Points d'agrégation sans fil pour les déploiements 5G/Wi-Fi 6
• Systèmes de transport intelligents (ITS, communications ferroviaires)
Grâce à sa combinaison unique de ports d'accès 1G et de liaisons montantes fibre 10G, la série ETH-IMC2408M
comble le fossé entre les périphériques et les réseaux centraux. La conception renforcée du commutateur assure
un fonctionnement fiable dans des conditions difficiles tout en offrant une bande passante évolutive pour les
besoins croissants du réseau.
Fonctionnalités
► Prise en charge de la connexion du port USB-C pour une gestion facile, sans avoir besoin d'accéder au port série RS232
du tout
► Trame Jumbo de 9 Ko
► IEEE 802.3az Ethernet économe en énergie (EEE)
► Boîtier en aluminium IP40
► Prend en charge l'installation sur rail DIN
► Température de fonctionnement de -40 °C à 80 °C (-40 °F à 176 °F)
► Prise en charge de 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP
► Le port RJ45 10/100/1000 Mbit/s prend en charge le mode duplex intégral/semi-duplex, la négociation automatique, Auto MDI/MDIX

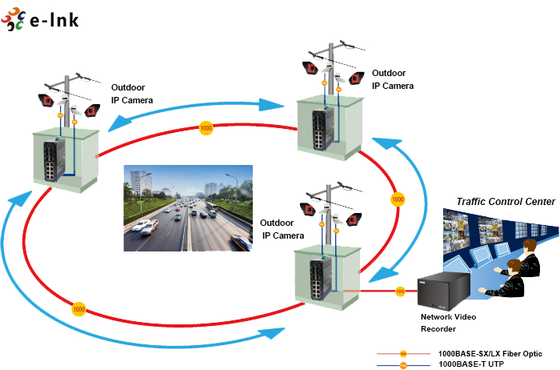

Application
Indices techniques
| Ethernet |
| Normes : |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3ae 10GBase-R |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Taux de transfert et de filtrage : |
14 880 pps (10 Mbit/s) |
| 148 800 pps (100 Mbit/s) |
| 1 488 000 pps (1 000 Mbit/s) |
| 1 488 000 000 pps (10 000 Mbit/s) |
| Mémoire tampon de paquets : |
12 Mbits |
| Type de traitement : |
Stockage et transfert |
| Bande passante du fond de panier |
110 Gbit/s |
| Longueur maximale des paquets : |
Trame Jumbo de 9 Ko |
| Taille de la table d'adresses : |
8 000 adresses MAC |
| Interface |
| Connecteur : |
8 x RJ45 |
| RS485 : |
1 x RS485 (en option) |
| Port optique : |
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
| USB-C : |
1 x USB-C (pour la gestion) |
| Interface série RS485 (en option) |
| Interface physique |
Borne à vis à 3 broches standard industriel |
| Type de données |
1 canal RS485 bidirectionnel |
| Signaux RS-485 |
Données+, Données-, GND |
| Distance de la ligne du port série (cuivre) |
1 000 mètres |
| Débit en bauds |
0 ~ 800 kbit/s |
| Environnementale |
| Température de fonctionnement : |
-40 °C à 80 °C (-40 °F à 176 °F) |
| Température de stockage : |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Électrique et mécanique |
| Puissance d'entrée : |

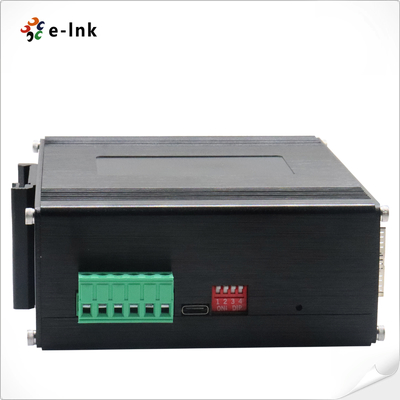

12~48 VCC, alimentation redondante (bornier à 6 broches) |
| Consommation électrique : |
8 W max. (PoE en cours d'utilisation<240 W) |
| Protection : |
| Surcharge de l'alimentation : |
Réinitialisation automatique |
| Inversion de polarité : |
Présent |
| DICommutateur P |
| Fonction du commutateur DIP à 4 chiffres |
DIP |
Fonction |
Paramètres |
| SW 1 |
VLAN |
ON - Activé |
OFF - Désactivé |
| SW 2 |
Gestion de l'anneau |
ON - Activé |
OFF - Désactivé |
| SW 3 |
Réservé |
ON - Réservé |
OFF - Réservé |
| SW 4 |
Réservé |
ON - Réservé |
OFF - Réservé |

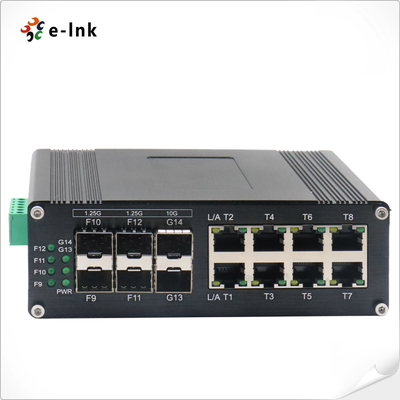

| Indicateurs LED : |
| PWR : |
État de l'alimentation |
| Ethernet (par port) : |
Liaison/Activité |
| Fibre : |
Port Gigabit SFP : F9~F12 |
| Port 10G SFP+ : F13, F14 |
| Dimensions (L x P x H) : |
149 x 114 x 50 mm |
| Poids : |
0,55 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Montage sur rail DIN |
| Fonctionnalités logicielles |
| Protocoles de redondance |
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens |
| Prise en charge de la multidiffusion |
Prise en charge d'IGMP Snooping V1/V2/V3, prise en charge de GMRP, GVMP, 802.1Q |
| VLAN |
Prise en charge de VLAN IEEE 802.1Q 4K, prise en charge de QINQ, Double VLAN, |
| Gestion du temps |
SNTP |
| QOS |
Redirection basée sur le flux
Limitation du débit basée sur le flux
Filtrage des paquets basé sur le flux
8*files d'attente de sortie de chaque port mappage de priorité 802.1p/DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
|
| ACL |
ACL basé sur le port
ACL basé sur le port et le VLAN
Filtrage des paquets L2 à L4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, l'IP source, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
| Maintenance diagnostique |
Prise en charge de la mise en miroir des ports, Syslog, Ping |
| Fonction de gestion |
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT |
| Gestion des alarmes |
Prise en charge de la sortie d'alarme relais unidirectionnel, RMON, TRAP |
| Sécurité |
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de DHCP Snooping, Option 82, accès de sécurité 802.1X,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS, filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, limitation de la vitesse des messages ARP
|
| Fonctionnalités avancées de couche 2+ |
Gestion IPv4/IPv6
Route statique
|
| Approbations réglementaires |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| CEI 61000-4-2: 2008 (ESD) |
| CEI 61000-4-3: 2010 (RS) |
| CEI 61000-4-4: 2012 (EFT) |
| CEI 61000-4-5: 2014 (Surtension) |
| CEI 61000-4-6: 2013 (CS) |
| CEI 61000-4-8: 2009 (PFMF) |
Informations de commande
| Modèle |
Description |
| ETH-IMC2408M |
Commutateur Ethernet industriel L2+ 8 ports 10/100/1000T + 4 ports 1G SFP + 2 ports 10G SFP+ administré |
| Options SFP |
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP |
| ► Le module SFP doit être acheté séparément. |
| Options de montage |
► Support de rail DIN par défaut installé |
| Options d'alimentation |
► Alimentation sur rail DIN. Fil ouvert pour bornier. |
| ► L'alimentation doit être achetée séparément. |
