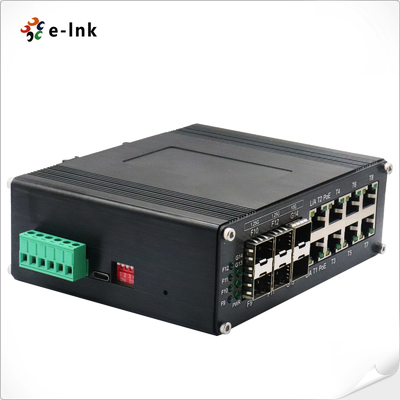

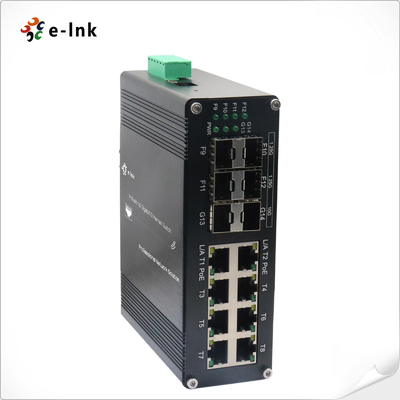

Switch Ethernet industriel L2+ 8 ports 10/100/1000T 802.3at PoE + 4 ports 1G SFP + 2 ports 10G SFP+ géré
Aperçu
La série ETH-IMC2408MP est un switch PoE+ multi-gigabit géré L2+ de qualité industrielle qui
combine une alimentation PoE haute puissance avec une connectivité fibre avancée. Doté de 8 ports Gigabit PoE+
(802.3at, 30W/port), de 4 logements SFP 1G et de 2 liaisons montantes SFP+ 10G, ce switch renforcé est conçu
pour les applications gourmandes en bande passante et en alimentation par Ethernet dans des environnements difficiles.
Principales caractéristiques et avantages :
✔ Conception PoE+ haute puissance :
- 8 ports 10/100/1000Base-T(X) fournissent jusqu'à 30 W par port
- Budget PoE total de 240 W pour alimenter plusieurs appareils à forte demande
✔ Connectivité fibre multi-gigabit :
- 4 logements SFP 1000Base-X (1G) + 2 ports SFP+ 10G
- Prend en charge les modules monomodes/multimodes (1/2 cœurs)
- Permet des topologies fibre flexibles, de courte portée à plus de 80 km
✔ Fiabilité industrielle :
- Plage de température de fonctionnement de -40 °C à +75 °C
- Options de montage sur rail DIN ou mural
- Protection contre les EMI/surtensions (conforme à la norme EN61000-6-2/4)
✔ Gestion L2+ avancée :
- VLAN, QoS et gestion de l'alimentation PoE
- IGMP snooping pour un trafic multicast optimisé
- Doubles images de micrologiciel pour un fonctionnement à sécurité intégrée
Applications idéales :

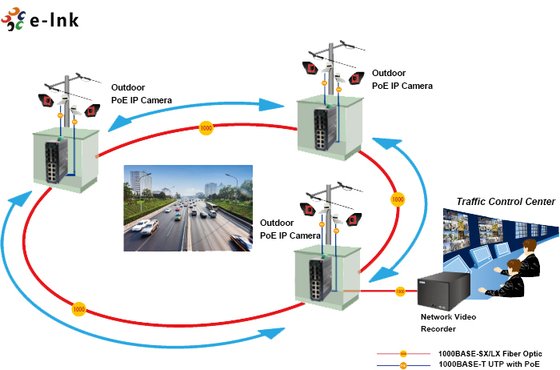

• Systèmes de surveillance haute résolution (caméras PTZ avec liaison montante 10G)
• Réseaux sans fil extérieurs (bornes d'accès alimentées par PoE avec agrégation fibre)
• Automatisation industrielle avec des exigences mixtes PoE et fibre
• Infrastructure de transport (systèmes de surveillance de tunnels/ponts)
Grâce à sa combinaison unique de PoE haute puissance, de ports d'accès 1G et de liaisons montantes fibre 10G, la
série ETH-IMC2408MP offre une polyvalence inégalée pour les réseaux industriels modernes. La conception renforcée du switch
assure un fonctionnement 24 h/24 et 7 j/7 dans des conditions extrêmes tout en offrant une bande passante évolutive
et une alimentation pour les déploiements IoT en croissance.
Fonctionnalités
► Le commutateur DIP prend en charge le VLAN à une touche, la gestion de la boucle à une touche, la réinitialisation PoE et PoE 250 m
Réseau
► Prise en charge de la connexion du port USB-C pour une gestion facile, sans avoir besoin d'accéder au RS232
port série du tout
► Trame Jumbo de 9 Ko
► IEEE 802.3az Ethernet économe en énergie (EEE)
► Boîtier en aluminium IP40
► Prend en charge l'installation sur rail DIN
► Prise en charge de 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+
► Le port RJ45 10/100/1000 Mbps prend en charge le mode bidirectionnel complet/semi-duplex, la négociation automatique, Auto MDI/MDIX
► Conforme à la norme IEEE802.3af/at
Application
Indices techniques
| Ethernet |
| Normes : |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3ae 10GBase-R |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Débit de transfert et de filtrage : |
14 880 pps (10 Mbps) |
| 148 800 pps (100 Mbps) |
| 1 488 000 pps (1000 Mbps) |
| 1 488 000 000 pps (10000 Mbps) |
| Mémoire tampon de paquets : |
12 M bits |
| Type de traitement : |
Stockage et transfert |
| Bande passante du fond de panier |
110 Gbit/s |
| Longueur maximale des paquets : |
Trame Jumbo de 9 Ko |
| Taille de la table d'adresses : |
8 000 adresses MAC |
| Interface |
| Connecteur : |
8 x RJ45 |
| RS485 : |
1 x RS485 (en option) |
| Port optique : |
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
| USB-C : |
1 x USB-C (pour la gestion) |
| Interface série RS485 (en option) |
| Interface physique |
Borne à vis à 3 broches standard industriel |
| Type de données |
1 canal RS485 bidirectionnel |
| Signaux RS-485 |
Données+, Données-, GND |
| Distance de la ligne du port série (cuivre) |
1 000 mètres |
| Débit en bauds |
0 ~ 800 kbit/s |
| PoE (Power over Ethernet) |
| Norme : |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Port : |
RJ45 |
| Affectation des broches d'alimentation |
4/5(+), 7/8(-) |
| Budget PoE : |
Budget PoE jusqu'à 240 watts |
| Environnementale |
| Température de fonctionnement : |
-40 °C à 80 °C (-40 °F à 176 °F) |
| Température de stockage : |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Électrique et mécanique |
| Puissance d'entrée : |
48~57 VCC, alimentation redondante (bornier à 6 broches) |
| Consommation électrique : |
8 W max. (PoE en cours d'utilisation<240 W) |
| Protection : |
| Surcharge de l'alimentation : |
Réinitialisation automatique |
| Inversion de polarité : |
Présent |
| DIP Switch |
| Fonction du commutateur DIP à 4 chiffres |
DIP |
Fonction |
Paramètres |
| SW 1 |
VLAN |
ON - Activé |
OFF - Désactivé |
| SW 2 |
Gestion de la boucle |
ON - Activé |
OFF - Désactivé |
| SW 3 (à mettre à niveau) |
Réseau PoE 250 m |
ON - Activé |
OFF - Désactivé |
| SW 4 (à mettre à niveau) |
Réinitialisation PoE |
ON - Activé |
OFF - Désactivé |
| Indicateurs LED : |
| PWR : |
État de l'alimentation |
| Ethernet (par port) : |
Liaison/Activité |
| PoE (en option) |
État PoE |

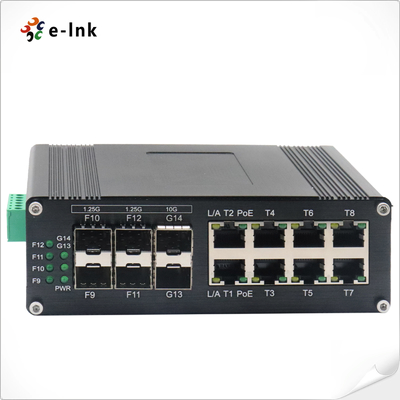

| Fibre : |
Port SFP Gigabit : F9~F12 |
| Port SFP+ 10G : F13, F14 |
| Dimensions (L x P x H) : |
149 x 114 x 50 mm |
| Poids : |
0,55 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Montage sur rail DIN |
| Fonctionnalités logicielles |
| Protocoles de redondance |
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens |
| Prise en charge du multicast |
Prise en charge d'IGMP Snooping V1/V2/V3, prise en charge de GMRP, GVMP, 802.1Q |
| VLAN |
Prise en charge de IEEE 802.1Q 4K VLAN, prise en charge de QINQ, Double VLAN, |
| Gestion du temps |
SNTP |
| QOS |
Redirection basée sur le flux
Limitation du débit basée sur le flux
Filtrage des paquets basé sur le flux
8 * files d'attente de sortie de chaque port 802.1p/correspondance de priorité DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
|
| ACL |
ACL basé sur le port
ACL basé sur le port et le VLAN
Filtrage des paquets L2 à L4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
| Gestion PoE |
Limite de puissance totale de l'alimentation PoE
Allocation de la puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement PoE
Planification du fonctionnement PoE
|
| Maintenance diagnostique |
Prise en charge de la mise en miroir des ports, Syslog, Ping |
| Fonction de gestion |
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT |
| Gestion des alarmes |
Prise en charge de la sortie d'alarme relais unidirectionnelle, RMON, TRAP |
| Sécurité |
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de DHCP Snooping, Option 82, accès de sécurité 802.1X,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS, filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP
|
| Fonctionnalités avancées de couche 2+ |
Gestion IPv4/IPv6
Route statique
|
| Approbations réglementaires |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| CEI 61000-4-2: 2008 (ESD) |
| CEI 61000-4-3: 2010 (RS) |
| CEI 61000-4-4: 2012 (EFT) |
| CEI 61000-4-5: 2014 (Surtension) |
| CEI 61000-4-6: 2013 (CS) |
| CEI 61000-4-8: 2009 (PFMF) |
Informations de commande
| Modèle |
Description |
| ETH-IMC2408MP |
Switch Ethernet industriel L2+ 8 ports 10/100/1000T 802.3at PoE + 4 ports 1G SFP + 2 ports 10G SFP+ géré |
| Options SFP |
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP |
| ► Le module SFP doit être acheté séparément. |
| Options de montage |
► Support de rail DIN par défaut installé |
| Options d'alimentation |
► Alimentation sur rail DIN. Fil ouvert pour le bornier. |
| ► L'alimentation doit être achetée séparément. |
