Mini Switch Ethernet Industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension
Aperçu
La série LNK-IMC103GP est un switch PoE+ industriel non géré, compact mais robuste, conçu pour
les déploiements en environnements difficiles. Combinant 3× ports 10/100/1000Base-T PoE+ (802.3at, 30W/port)
et 1× port fibre optique 1000Base-X SC, ce switch peu encombrant offre une alimentation et une connectivité fiables
dans des conditions extrêmes.
Principales caractéristiques et avantages :
✔ Solution PoE+ de qualité industrielle :
- 3× ports Gigabit PoE (jusqu'à 30 W chacun) pour alimenter les caméras IP/WAP
- Amplificateur de tension intégré prenant en charge une large plage d'entrée de 12 à 48 VCC
- Idéal pour les installations à énergie solaire/éolienne
✔ Conception renforcée :
- Température de fonctionnement de -40 °C à +75 °C
- Construction résistante aux vibrations/chocs
- Testé à 100 % en rodage pour une fiabilité accrue
✔ Connectivité simplifiée :
- Port fibre optique SC pour des liaisons longue distance immunisées contre le bruit
- Fonctionnement Plug-and-Play avec négociation automatique
- Options de montage sur rail DIN ou mural
✔ Fiabilité certifiée :
- Conforme aux normes CE/FCC
- Protection contre les surtensions (EN61000-6-2/4)
- Boîtier métallique pour le blindage EMI
Applications idéales :
• Systèmes de surveillance alimentés par l'énergie solaire en extérieur
• Infrastructure de transport (surveillance routière/tunnel)
• Déploiements industriels IoT à distance
• Réseaux sans fil en environnements difficiles
Grâce à sa combinaison unique de PoE+, de connectivité fibre optique et d'entrée de tension large, le LNK-IMC103GP
La série offre une solution économique et sans maintenance pour les réseaux industriels en périphérie. Le switch
facteur de forme compact et sa conception renforcée le rendent parfait pour les installations à espace limité où
la fiabilité est essentielle.
Caractéristiques
► Entrée d'alimentation à large plage de 12 à 48 VCC avec fonction d'amplification de puissance
► Jusqu'à 90 W de budget PoE (48 VCC), 90 W de budget PoE (24 VCC), 60 W de budget PoE (12 VCC)
► Prend en charge le mode Full/Half-duplex, la négociation automatique
► IEEE 802.3az Ethernet économe en énergie (EEE)
► Boîtier en aluminium IP40
► Prend en charge l'installation sur rail DIN et murale
► Environnement renforcé -40 °C à 75 °C (-40 °F à 167 °F) température de fonctionnement

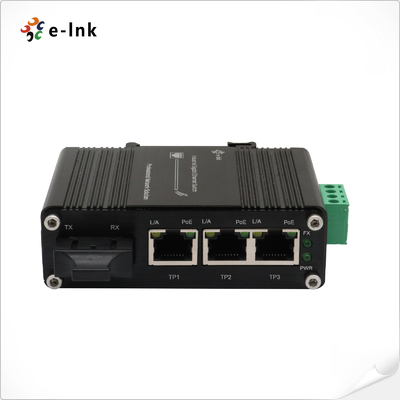

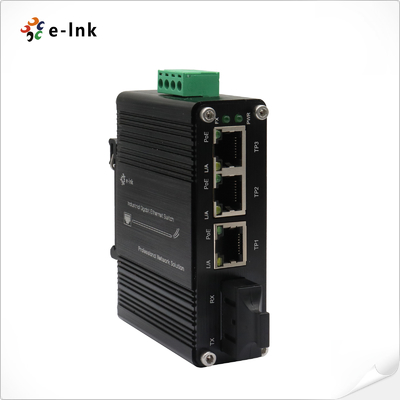

► 3 ports RJ45 10/100/1000BASET auto-MDI/MDI-X avec injecteur IEEE 802.3at PoE+ (port 1 à port 3)
► 1 port SC 1000Base-X

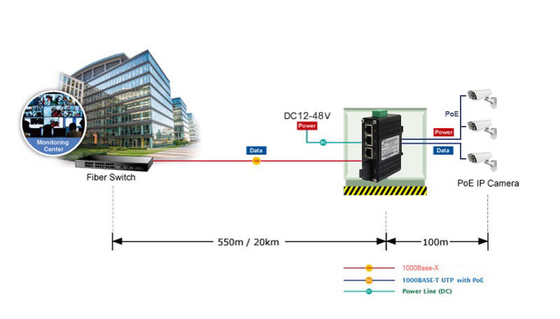

Application
Indices techniques
| Ethernet |
| Normes : |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Contrôle de flux en duplex intégral |
| IEEE 802.3az Ethernet économe en énergie (EEE) |
| Type de traitement : |
Stockage et transfert |
| Taux de filtrage de transfert : |
14 880 pps (10 Mbit/s) |
| 148 800 pps (100 Mbit/s) |
| 1 488 000 pps (1 000 Mbit/s) |
| Mémoire tampon de paquets : |
4 Mbit |
| Matrice de commutation : |
12 Gbit/s |
| Longueur maximale des paquets : |
9 Ko |
| Taille de la table d'adresses |
2 000 adresses MAC |
| Interface |
| Connecteur : |
3 x RJ45 avec fonction d'injecteur PoE+ 802.3at (ports 1 à 3) |
| Port optique : |
1 x SC 1000Base-X |
| PoE (Power over Ethernet) |
| Norme : |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Port : |
RJ45 |
| Affectation des broches d'alimentation |
4/5(+), 7/8(-) |
| Budget PoE : |
Jusqu'à 90 watts de budget PoE (48 VCC), 90 watts de budget PoE (24 VCC), 60 watts de budget PoE (12 VCC) |
| Électrique et mécanique |
| Puissance d'entrée : |
12~48 VCC, bornier à 2 broches |
| Consommation électrique : |
<95 W (Non-PoE<6 W) |
| Indicateurs LED : |
| PWR : |
État de l'alimentation |
| L/A : |
État de la liaison Ethernet |
| FX : |
État de la liaison fibre |
| PoE : |
État PoE |
| Dimensions (L x P x H) : |
95 x 70 x 30 mm |
| Poids : |
0,3 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Rail DIN / Montage mural |
| Environnemental |
| Température de fonctionnement : |
-40 °C à 75 °C (-40 °F à 167 °F) |
| Température de stockage : |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Homologations réglementaires |
| ISO9001, CE, FCC, RoHS |
|
EMI :
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS :
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande
| Modèle |
Description |
| LNK-IMC103GP |
Mini Switch Ethernet Industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension, port fibre SC, multimode, fibre double, 850 nm, 550 m |
| LNK-IMC103GP-20 |
Mini Switch Ethernet Industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension, port fibre SC, monomode, fibre double, 1310 nm, 20 km |
| LNK-IMC103GPS-20A |
Mini Switch Ethernet Industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension, port fibre SC, monomode, fibre simple, 1310 nm TX/1550 nm RX, 20 km |
| LNK-IMC103GPS-20B |
Mini Switch Ethernet Industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension, port fibre SC, monomode, fibre simple, 1550 nm TX/1310 nm RX, 20 km |
| Options de montage |

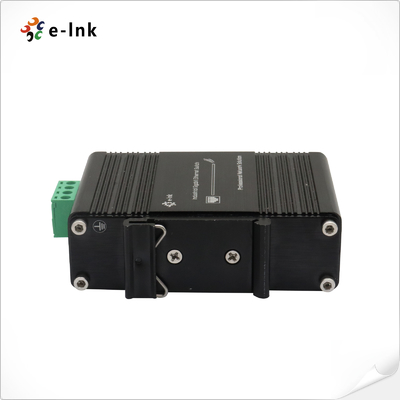

► Support de rail DIN par défaut installé ; Support de montage mural inclus. |
| Options d'alimentation |
► Alimentation 12~48 VCC. Fil ouvert pour le bornier |
| ► L'alimentation doit être achetée séparément. |
