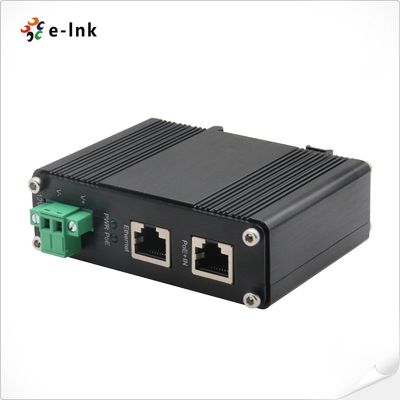

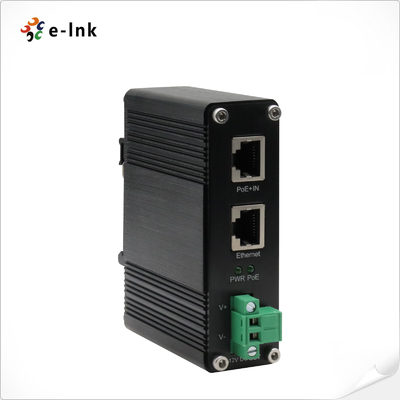

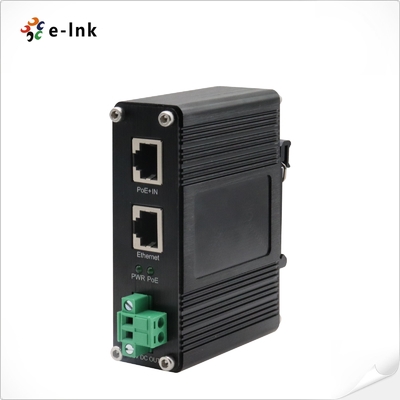

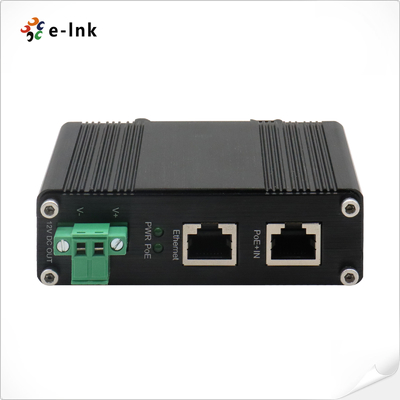

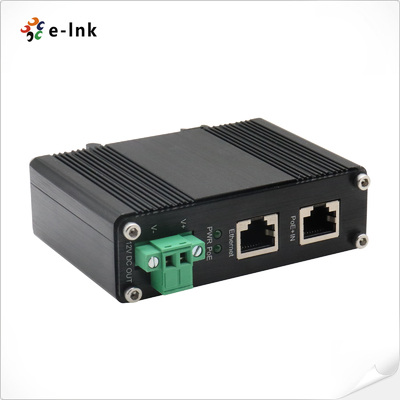

Diviseur PoE+ 802.3at 10/100/1000Mbps industriel, tension de sortie 12VDC
Aperçu
La série LNK-INS301-12V est un diviseur PoE Gigabit Ethernet de qualité industrielle conçu pour fournir des données
via un connecteur RJ-45 et une alimentation 12VDC via un bornier à vis pour les appareils non-PoE. Il élimine
le besoin d'un câblage d'alimentation séparé, réduisant ainsi les coûts d'installation. Agissant comme un appareil PD, il peut être alimenté par
des commutateurs PoE IEEE802.3af/at ou associé à des injecteurs PoE LNK-INJ301. Prenant en charge des vitesses Gigabit et
fournissant une sortie 12VDC sur des distances allant jusqu'à 100 mètres, ce diviseur plug-and-play ne nécessite aucune configuration,
offrant une installation facile, une flexibilité et une grande fiabilité pour les environnements industriels.
Caractéristiques
► Sépare l'alimentation et les données de l'entrée PoE
► Un port RJ-45 PoE (Données et alimentation en entrée)
► Un port RJ-45 (Données en sortie)
► Une sortie 12VDC (Bornier à 2 broches)
► Prise en charge de IEEE802.3af/at PoE
► Prise en charge de 10/100/1000Base-T
► Distance jusqu'à 100 mètres
► Protection contre les courts-circuits pour la sortie d'alimentation
► Boîtier métallique robuste IP40 et sans ventilateur

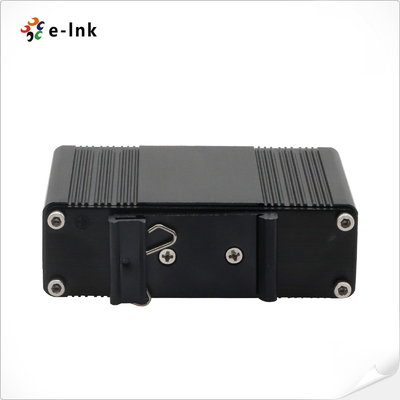

► Prise en charge de l'installation sur rail DIN et murale
► Indicateurs LED étendus pour le diagnostic PoE
► Large plage de température de fonctionnement -40 ~ 80°C
Index techniques
|
Ethernet
|
| Normes : |
IEEE 802.3 Ethernet 10Base-T |
| IEEE 802.3u Fast Ethernet 100Base-TX |
| IEEE 802.3ab Gigabit Ethernet 1000Base-T |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| Type de traitement : |
Transmission |
| Semi-duplex, Duplex intégral |
| Taux de filtrage de transmission : |
1 488 000 pps (1000 Mbps) |
| Câblage : |
1000Base-T : Cat5 ou supérieur |
| Distance maximale : |
UTP Cat5 jusqu'à 100 m |
| Interface : |
Port d'entrée « PoE (alimentation + données) » : 1 x RJ-45 10/100/1000Base-T |
| Port de sortie « Données » : 2 x RJ-45 10/100/1000Base-T |
| Connecteur de prise DC Out/In : 1 bornier amovible à 5 broches |
| Power over Ethernet |
| Norme PoE : |
IEEE 802.3af/at Power over Ethernet |
| Nombre d'appareils pouvant être alimentés : |
1 (DC12V)
(Varie en fonction des besoins en alimentation de l'appareil ; ne peut pas dépasser 20 watts.)
|
| Environnement |
| Température de fonctionnement : |
-40°C à 80°C (-40°F à 176°F) |
| Température de stockage : |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF : |
> 200 000 heures |
| Électrique et mécanique |
| Sortie d'alimentation : |
20 W 12 VDC (Bornier) |
| Consommation d'énergie : |
25 W max. |
| Indicateurs LED : |
| PWR : |
Alimentation 12 VDC EN SORTIE
|
| POE : |
Alimentation PoE EN ENTRÉE
|
| Dimensions (L x P x H) : |
95 x 70 x 30 mm |
| Poids : |
0,25 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Rail DIN / Montage mural |
| Homologations réglementaires |
| ISO9001 |
| FCC partie 15, classe A |
| EN55022:2006+A1:2007 Classe A |
| Protection contre les surtensions : |
| RJ45 : 1 kV |
| Alimentation : 500 W |
| ESD : 4 kV/8 kV |
Dimension et taille
Informations de commande
| Modèle |
Description |
| LNK-INS301-12V |
Diviseur PoE Gigabit IEEE802.3at industriel, tension de sortie 12 VDC, sortie maximale de 20 W à 12 VDC, prise en charge du montage sur rail DIN et du montage mural, température de fonctionnement de -40 à 80°C |
| Options de montage |
► Support de rail DIN par défaut installé ; support de montage mural inclus. |
