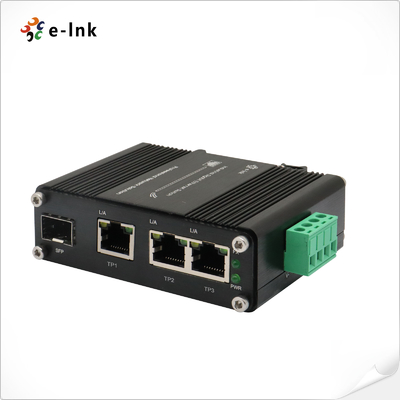

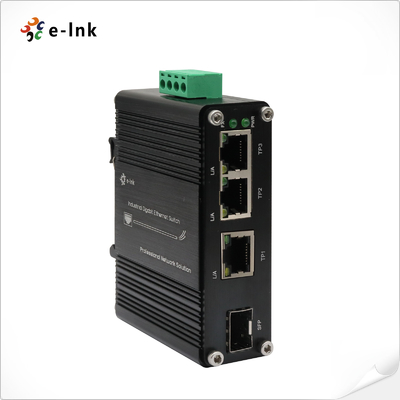

Mini Switch Ethernet Gigabit Industriel 3 ports 10/100/1000T + 1 port SFP 100/1000X
Aperçu
La série LNK-IMC103G-SFP est un switch Ethernet Gigabit de qualité industrielle conçu pour des
performances robustes dans des environnements difficiles. Il comprend trois ports cuivre 10/100/1000BASE-T et un
emplacement fibre SFP 100/1000BASE-X, offrant une connectivité flexible pour les réseaux cuivre et fibre.
Logé dans un boîtier robuste compact classé IP40, ce switch fonctionne de manière fiable dans des
températures extrêmes de -40°C à +75°C, ce qui le rend idéal pour les applications industrielles.
Prenant en charge les modes semi-duplex et full-duplex, le switch assure une transmission efficace des données.
L'emplacement SFP accueille divers modules fibre (monomode/multimode, 1/2 cœur), permettant
des connexions longue distance ou à large bande passante selon les besoins. Avec sa simplicité plug-and-play et sa conception durable,
le LNK-IMC103G-SFP est une excellente solution pour intégrer des caméras IP, des points d'accès sans fil
et d'autres périphériques réseau dans des environnements distants ou difficiles.
Caractéristiques
► IEEE 802.3az Ethernet économe en énergie (EEE)
► Entrée d'alimentation par bornier 12~48VDC
► Boîtier en aluminium IP40

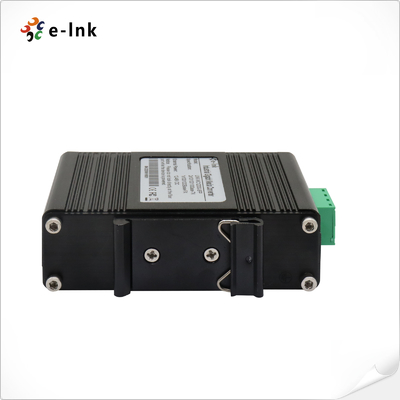

► Prend en charge l'installation sur rail DIN et murale
► Durci pour l'environnement -40°C à 75°C (-40°F à 167°F) température de fonctionnement
► 3 ports RJ45 10/100/1000BASE-T avec fonction auto MDI / MDI-X
► 1 port SFP, mode double 100Base-FX ou 1000Base-X (détection automatique)
► Prend en charge le mode Full/Half-duplex, Auto-négociation

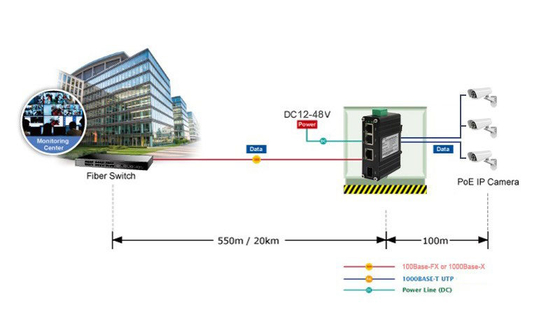

Application
Index techniques
| Ethernet |
| Normes : |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Contrôle de flux full-duplex |
| IEEE 802.3az Ethernet économe en énergie (EEE) |
| Type de traitement : |
Store-and-Forward (stockage et transfert) |
| Taux de filtrage de transfert : |
14 880 pps (10 Mbit/s) |
| 148 800 pps (100 Mbit/s) |
| 1 488 000 pps (1000 Mbit/s) |
| Mémoire tampon de paquets : |
4 Mbit |
| Matrice de commutation : |
12 Gbit/s |
| Longueur maximale des paquets : |
9 K octets |
| Taille de la table d'adresses |
2 K adresses MAC |
| Interface |
| Connecteur : |
3 x RJ45 |
| Port optique : |
1 x SFP 1000Base-X ou 100Base-FX (détection automatique) |
| Électrique et mécanique |
| Puissance d'entrée : |
12~48VDC, bornier à 2 broches |
| Consommation électrique : |
5 W max. |
| Indicateurs LED : |
| PWR : |
État de l'alimentation |
| L/A : |
État de la liaison Ethernet |
| FX : |
État de la liaison fibre |
| Dimensions (LxlxH) : |
95 x 70 x 30 mm |
| Poids : |
0,25 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Rail DIN / Montage mural |
| Environnemental |
| Température de fonctionnement : |
-40°C à 75°C (-40°F à 167°F) |
| Température de stockage : |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Homologations réglementaires |
| ISO9001, CE, FCC, RoHS |
|
EMI :
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS :
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande
| Modèle |
Description |
| LNK-IMC103G-SFP |
Mini Switch Ethernet Gigabit Industriel 3 ports 10/100/1000T + 1 port SFP 100/1000X |
| Options SFP |
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP (SFP industriel). |
| ► Le module SFP doit être acheté séparément. |
| Options de montage |
► Support de rail DIN par défaut installé ; Support de montage mural inclus. |
| Options d'alimentation |
► Alimentation 24 W/1 A 24 VDC. Fil ouvert pour bornier |
| ► L'alimentation doit être achetée séparément. |
