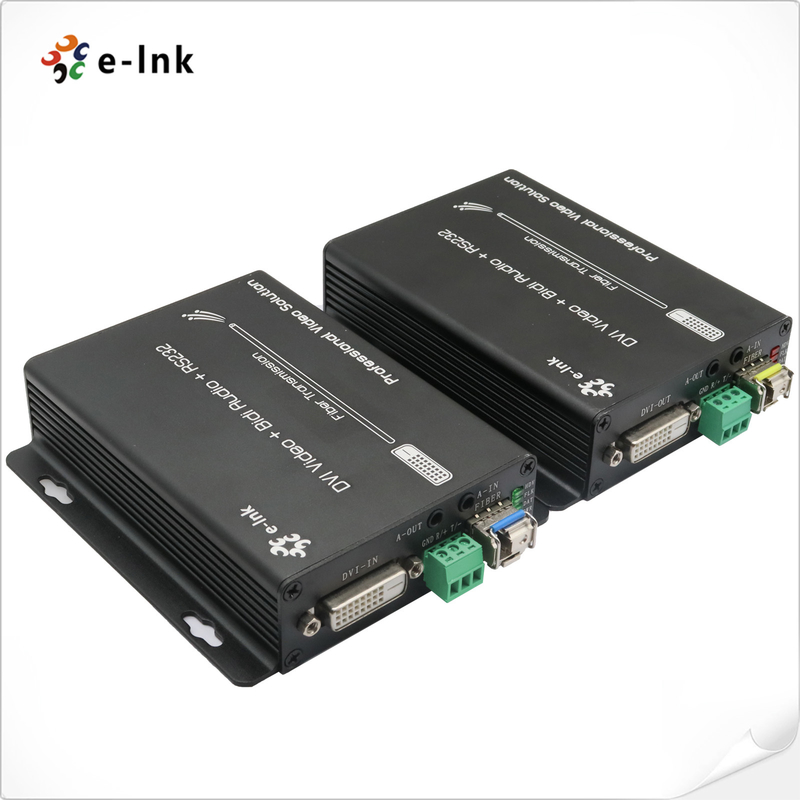

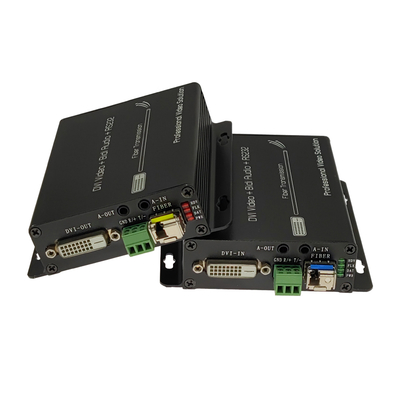

DVI + 1 canal audio stéréo bidirectionnel + 1 canal RS232 via Extendeur fibre optique
Aperçu de l'extendeur fibre optique DVI
Cet extendeur fibre optique permet la transmission longue distance de signaux DVI sur une seule fibre optique,
prenant en charge des résolutions jusqu'à 1080p et offrant contrôle KVM, RS232, transmission de signaux GPIO,
et la norme transmission audio externe. Avec une excellente stabilité et sécurité, il convient à une variété d'
applications nécessitant une transmission de signaux haute qualité et haute définition sur de longues distances, telles que
la visioconférence, la télévision, l'imagerie médicale, la surveillance de sécurité et les présentations multimédias.
Fonctionnalités de l'extendeur fibre optique DVI
► Transmet les signaux vidéo DVI, RS232 et audio jusqu'à 20 km sur un seul câble fibre ;
► Prend en charge une résolution allant jusqu'à 1920*1200@60Hz ;
► Prise en charge spéciale 1600*1200 @60HZ
► Prise en charge de la transmission audio stéréo bidirectionnelle externe;
► Conformité avec la norme DVI 1.0 et la norme HDCP 1.2;
► Haute compatibilité, peut correspondre automatiquement à la source et au périphérique d'affichage ;
► Système de réglage automatique intégré, rend l'image fluide, claire et stable ;
► Système de protection ESD intégré;
► Simple à installer, plug and play;
Panneau et interface de l'extendeur fibre optique DVI
Index techniques de l'extendeur fibre optique DVI
| Paramètre |
Description |
|
Vidéo
|
Normes |
DVI 1.0 et HDCP 1.2 |
| Horloge pixel maximale |
165 MHz |
| Débit de données maximal |
2,97 Gbit/s |
| Conforme |
1080P@50/59.95/60Hz (Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Prise en charge spéciale 1600*1200 @60HZ
|
| Connecteur |
DVI-D femelle |
| Impédance |
100Ω |
| Portée du câble DVI |
<5 mètres (résolution jusqu'à 1920*1200@60Hz) |
| Audio |
Interface |
Audio stéréo externe 3,5 MM |
| Émetteur |
1 canal d'entrée + 1 canal de sortie |
| Récepteur |
1 canal d'entrée + 1 canal de sortie |
| RS232 |
Interface |
Bornier à 3 broches |
| Débit en bauds |
≤115200 |
| Bits de données |
8 bits |
| Fibre optique |
Interface |
Modèle SFP – connecteur LC |
| Type de fibre |
Monomode |
| Longueur d'onde |
850 nm/1310 nm/1550 nm |
| Bande passante de l'interface |
3 Gbit/s |
| Distance de transmission |
Fibre multimode : <500 M
Fibre monomode : 0~80 km
|
| Autre |
Alimentation |
L'adaptateur secteur : CC 5 V |
| Consommation électrique |
MAX 4 W |
| Température |
Fonctionnement : -20℃ ~ +70℃ |
| Humidité |
Fonctionnement : 5 % ~ 90 % |
| Dimensions (LxlxH) |
120 x 83 x 28 (mm) |
Dimension et taille de l'extendeur fibre optique DVI
Application de l'extendeur fibre optique DVI
