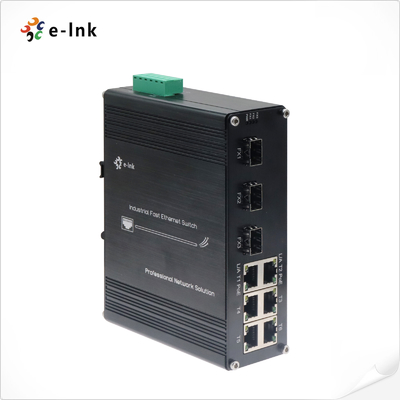

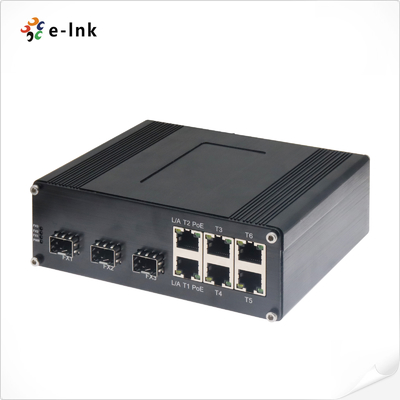

Industriel 6-Port 10/100T 802.3af/at PoE + 3-Port 100BASE-FX Ethernet Switch
Aperçu
La série LNK-IMC306P est un switch PoE+ industriel renforcé qui fournit une connectivité de données et d'alimentation
pour les environnements exigeants. Doté de 6 ports PoE+ 10/100Base-TX (IEEE 802.3at) et de 3 ports fibre 100Base-FX
ce switch robuste est conçu pour alimenter et connecter des appareils dans des environnements industriels difficiles.
Principales caractéristiques :
✔ 6 ports PoE+ (jusqu'à 30 W par port) pour les caméras IP, les points d'accès sans fil et autres PD
✔ 3 ports fibre prenant en charge la fibre monomode/multimode (1/2 cœur) pour les liaisons longue distance (2 km en multimode /
20 km+ en monomode)
✔ Conception renforcée pour l'industrie : fonctionnement de -40 °C à +75 °C, immunité élevée aux EMI et résistance aux vibrations
✔ Ports cuivre à négociation automatique avec prise en charge du duplex intégral/semi-duplex et de l'auto-MDI/MDI-X
Parfait pour :
• IoT industriel et réseaux d'automatisation
• Surveillance extérieure avec caméras IP
• Systèmes sans fil distribués
• Déploiements de sites distants nécessitant à la fois une alimentation et une connectivité fibre
Grâce à sa capacité PoE+ et à ses liaisons montantes fibre, la série LNK-IMC306P élimine le besoin d'alimentations séparées
tout en fournissant une liaison de fond fibre résistante au bruit, idéale pour étendre les réseaux dans des installations électriquement bruyantes ou
de grande surface. Le boîtier robuste assure la fiabilité dans des conditions extrêmes, ce qui en fait une solution tout-en-un rentable
pour la transmission de données et d'alimentation.
Fonctionnalités
► Prend en charge IEEE 802.3af/at PoE+ (30 W par port)
► SFP, SC, FC, ST en option
► Prend en charge le contrôle de flux 802.3x
► IEEE 802.3az Ethernet économe en énergie (EEE)
► Entrées d'alimentation redondantes

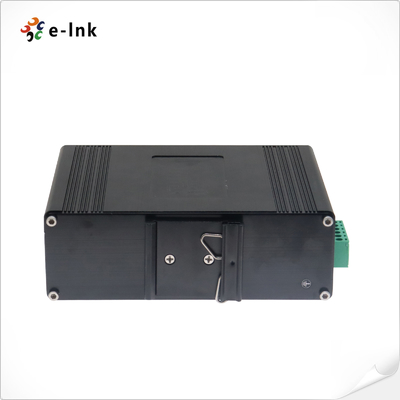

► Prend en charge l'installation de montage sur rail DIN
► Température de fonctionnement de -40 °C à 80 °C (-40 °F à 176 °F)
► 6 10/100Base-TX + 3 100Base-FX
► Le port RJ45 10/100 Mbit/s prend en charge le duplex intégral/semi-duplex, la négociation automatique, l'auto-MDI/MDIX

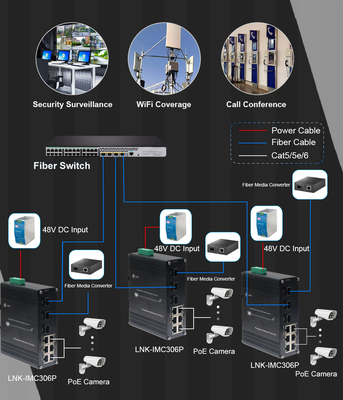

Application
Indices techniques
| Ethernet |
| Normes : |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| Contrôle de flux IEEE802.3x |
| IEEE 802.3az Ethernet économe en énergie (EEE) |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| Taux de transfert et de filtrage : |
14 880 pps (10 Mbit/s) |
| 148 800 pps (100 Mbit/s) |
| Mémoire tampon de paquets : |
512 K bits |
| Type de traitement : |
Stockage et transfert |
| Taille de la table d'adresses : |
1024 adresses MAC |
| Interface |
| Connecteur : |
6 x RJ45 |
| Port optique : |
3 x 100Base-FX (SFP, SC, FC, ST en option) |
| Environnemental |
| Température de fonctionnement : |
-40 °C à 80 °C (-40 °F à 176 °F) |
| Température de stockage : |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Électrique et mécanique |
| Puissance d'entrée : |
48~57 VCC, alimentation redondante (bornier à 6 broches) |
| Consommation électrique : |
180 W max. (PoE en cours d'utilisation) |
| 5 W max. (PoE non utilisé) |
| Standard : |
IEEE802.3af/at |
| PoE : |
| Port : |
Port RJ45 1 ~ Port 6 |
| Puissance maximale par port : |
30 W max. par port (mode B alternatif) |
| Protection : |
| Surcharge de l'alimentation : |
Réinitialisation automatique |
| Inversion de polarité : |
Présent |
| Indicateurs LED : |
| Alimentation : |
État PWR |
| PoE : |
État par port |
| Ethernet (par port) : |
Liaison/Activité |
| Fibre : |
FX1, FX2, FX3 |
| Dimensions (L x P x H) : |
150 x 115 x 50 mm |
| Poids : |
0,6 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Rail DIN |
| Homologations réglementaires |
| ISO9001 |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| CEI 61000-4-2: 2008 (ESD) |
| CEI 61000-4-3: 2010 (RS) |
| CEI 61000-4-4: 2012 (EFT) |
| CEI 61000-4-5: 2014 (Surge) |
| CEI 61000-4-6: 2013 (CS) |
| CEI 61000-4-8: 2009 (PFMF) |
Informations de commande
| Modèle |
Description |
| LNK-IMC306P |
Switch Ethernet industriel : 6 ports 10/100Base-TX (6 ports PoE+) + 3 ports fibre 100BASE-FX, multimode, double fibre, SC, 2 KM |
| LNK-IMC306P-20 |
Switch Ethernet industriel : 6 ports 10/100Base-TX (6 ports PoE+) + 3 ports fibre 100BASE-FX, monomode, double fibre, SC, 20 KM |
| LNK-IMC306PS-20 |
Switch Ethernet industriel : 6 ports 10/100Base-TX (6 ports PoE+) + 3 ports fibre 100BASE-FX, monomode, fibre unique, SC, 20 KM |
| LNK-IMC306PF-20 |
Switch Ethernet industriel : 6 ports 10/100Base-TX (6 ports PoE+) + 3 ports fibre 100BASE-FX, monomode, fibre unique, FC, 20 KM |
| LNK-IMC306P-SFP |
Switch Ethernet industriel 6 ports 10/100BASE-T (6 ports PoE+) + 3 ports 100BASE SFP |
| Options SFP |
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP |
| ► Le module SFP doit être acheté séparément. |
| Options de montage |
► Support de rail DIN par défaut installé. |
| Options d'alimentation |
► Alimentation sur rail DIN 240 W/5 A 48 VCC. Fil ouvert pour bornier. |
| ► L'alimentation doit être achetée séparément. |
