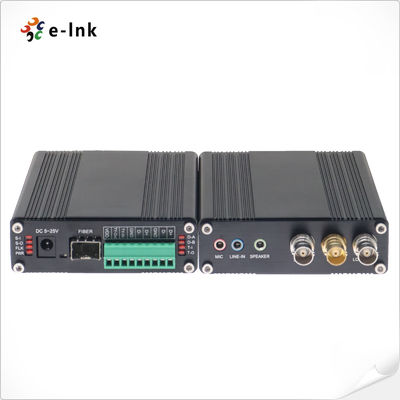

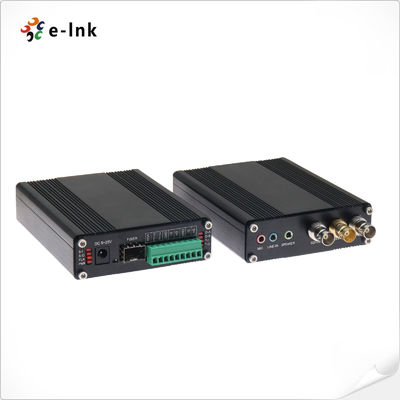

1Ch bidirectionnel 3G-SDI avec boucle + 1Ch Tally + 2Ch bidirectionnel RS485 ou RS422 + 2Ch Stereo Audio + 1Ch MicrophoneoVer Convertisseur de fibres
Étendue de fibre SDIRésumé
La série LNK-3G-1BV1T2BD2A1M est un émetteur-récepteur optique vidéo 3G/HD-SDI haute performance.
Il soutientune transmission vidéo 3G/HD-SDI bidirectionnelle à un canal (avec audio intégré),
déconnexion vidéo,un signal de décompte,données bidirectionnelles RS485/RS422 à deux canaux,à deux canaux
audio stéréo externe, etun signal de microphone, diffusant une vidéo haute définition
et des signaux audio par fibre optique.
Cette série comprend un émetteur et un récepteur,Signal 3G/HD-SDI en 1080p Full HD
transmission, et offresune grande stabilité et des images nettes.Indicateurs d'état des LEDsont inclus dans
le dispositif de surveillance en temps réel de l'état de fonctionnement.
Applicable à: surveillance intelligente du trafic, systèmes de sécurité, surveillance industrielle
Il s'agit notamment de l'électricité, de l'industrie chimique, de l'acier, du pétrole, des chemins de fer, etc.), de la surveillance militaire (entrepôts, frontières, etc.),
réseaux de campus, diffusion en direct des stades, transmission de programmes télévisés et autres vidéos à forte demande
et les scénarios de transmission audio.
Étendue de fibre SDICaractéristiques
1Ch Vidéo bidirectionnelle 3G-SDI avec boucle
Signal de décompte 1Ch
2Ch Données bidirectionnelles RS485 ou RS422
2ch stéréo audio
1 Ch Microphone
¢ Réversion automatique 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Supports pour la télévision haute définition 720P, 1080I, 1080P, 1920*1080@60Hz
Capacité de transmission longue distance jusqu'à 20 km (SMF)
L'échange à chaud et la prise à chaud;
La transmission au niveau de la diffusion sans compression entièrement numérique;
- une large plage de températures (-20°C à +70°C), adaptable à divers environnements;
Étendue de fibre SDI Indices techniques
| Interface à fibre optique |
| Interface à fibres |
LC simple |
| Distance de transmission |
0 à 20 km |
| Longueur d'onde |
1310 nm/1550 nm |
| Vidéo |
| Interface vidéo |
BNC |
| Impédance d'entrée/sortie vidéo |
75Ω |
| Voltage d'entrée/sortie vidéo |
Le débit d'électricité doit être supérieur ou égal à: |
| Taux de bits vidéo |
Maximum de 3,2 Gb/s |
| Gain différentiel (10% à 90% APL) |
< 1% |
| Prise en charge du format SDI |
625/25 PAL |
| Le nombre de personnes concernées par le traitement est déterminé par le règlement (CE) no 1333/2005. |
| 720p50, 720p59. Je vous en prie.94 |
| 1080i 23/24/30/50/59. Je vous en prie.94 |
| 1080P 23.98/24/30/50/60 |
| Norme SDI vidéo |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M Interface série 3 Gb/s |
| Données ou compte |
| Interface physique |
Terminus à vis de type industriel |
| Type de données |
Signal RS485 (par défaut) ou RS422 (facultatif), Tally |
| Soutien en matière de fréquence/taux |
Max. 115200 bps pour le RS422
Max. 57600bps pour RS485
|
| RSE |
< 109 |
| Audio stéréo ou micro |
| Entrée et sortie audio |
3.5 mm Audio |
| Format audio |
@48KHz |
| Électricité |
| Adaptateur de puissance |
DC 5 à 25 V |
| Consommation d'électricité |
Pour les appareils électroniques |
| Indicateur LED |
| P/S |
Énergie |
| DAT |
Données |
| Les appareils électroménagers |
| Les dimensions (LxWxH) |
Pour les appareils à moteur à combustion |
| Le poids |
1.5 kg par paire |
| Enveloppe |
Casse en aluminium |
| Options de montage |
Montage murale |
| Environnemental |
| Température de fonctionnement |
-20°C+70°C |
| Température de stockage |
-40°C+80°C |
| Humidité de travail |
0 à 95% |
| Résultats de l'enquête |
≥ 100000 heures |
Étendue de fibre SDI Informations relatives à la commande
| Modèle |
Définition |
| LNK-3G-1BV1T2BD2A1M |
1Ch bidirectionnel 3G-SDI avec boucle + 1Ch Tally + 2Ch bidirectionnel RS485 ou RS422 + 2Ch stéréo audio + 1Ch microphone sur convertisseur à fibre, fibre en mode unique, LC, 20 km,y compris émetteur et récepteur, utilisés par paires |
Étendue de fibre SDI Panneau
Nom de l'organisme:
1. À+/à- peut conduire la LED avec un courant de 50 MA
2. TIN/TCM pour la connexion au signal Tally
3. T+/R- pour RS485 (par défaut) ou RS422 (facultatif)
Politique après-vente et garantie
Il est composé de:service client en ligneetservice à la clientèle par téléphone,fournissantconsultation du produit,
soutien technique à distance,services de maintenance et d'acceptation.
Politique en matière de services: Trois mois de remplacement et trois ans de garantie.
Remplacement: Dans les trois mois suivant l'achat d'une série de produits, après test de défaillance du produit par des techniciens et dommages causés par l'homme
L'acheteur peut aller directement au point d'achat pour remplacer le même type de produits.
Si aucun problème n'est rencontré lors du test du produit, l'échantillon d'origine sera retourné.
Garantie: dommages causés par l'homme par des catastrophes non naturelles, la période de garantie gratuite de notre société est de 1 an.
[Les circonstances suivantes ne relèvent pas du champ d'application du remplacement et de l'entretien gratuit]
1.Les dommages causés par un fonctionnement et une maintenance non conformes aux instructions du manuel du produit.
2.Les dommages causés par des facteurs humains, tels qu'une tension d'entrée inappropriée, une prise d'eau et une rupture.
3.Les dommages causés aux produits par des catastrophes naturelles telles que la foudre, les tremblements de terre, les incendies, etc.
3Modification non autorisée des paramètres inhérents ou réparation sans la permission de la société.
4- Produits dépassant le cadre de l'entretien gratuit.
5.Les dommages causés par le transport, le chargement et le déchargement lors des réparations envoyées par les clients.
6.Le code à barres ou le modèle figurant sur la carte de garantie du produit ne correspond pas au produit lui-même.
7- défaillance ou dommage causé par d'autres problèmes non liés au produit tels que la conception, la technologie, la fabrication et la qualité.
