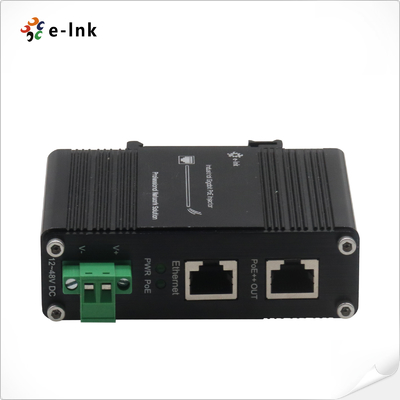

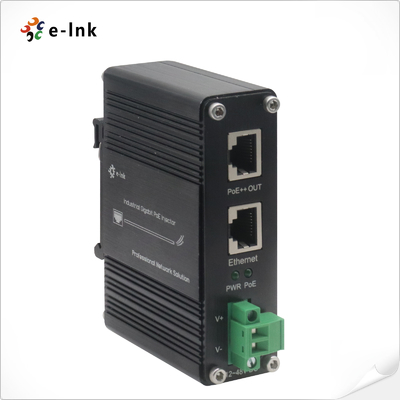

Injecteur industriel Gigabit PoE+ IEEE 802.3bt 95W avec amplificateur de tension
Résumé
Le LNK-INJ-48-95W est un injecteur Gigabit PoE+ à port unique de qualité industrielle conçu pour
fournir jusqu'à 95 W de puissance en utilisant les normes IEEE 802.3bt / LTPoE ++.
Entrée en courant continu et amplificateur de tension intégré, il permet une connexion transparente des périphériques PoE
comme les caméras et les points d'accès à un commutateur LAN non PoE à une portée de 100 mètres.
Le port Ethernet (pour la connexion de commutateur) et le port de sortie PoE (pour l'alimentation)
Les appareils) prennent en charge 10/100/1000Base-T et sont conformes aux normes IEEE 802.3ab, ce qui garantit
Cette injection résistante est idéale pour
des applications industrielles, offrant des performances robustes même dans des environnements exigeants.
Caractéristiques
1 port d'entrée de données RJ45 Ethernet + 1 port de sortie RJ45 PoE (données + alimentation électrique)
Prend en charge l'équipement d'alimentation électrique LTPoE++ de 95 W
Compatibilité complète avec les normes IEEE 802.3at/bt PoE de portée extrême/moyenne PSE
Compatible avec les vitesses Ethernet 10/100/1000Base-TX
Inclut plusieurs indicateurs LED pour la surveillance de l'état du PoE
12-48V DC large plage d'entrée avec fonction de renforcement de puissance intégrée
Fournit jusqu'à 95 W de sortie PoE à 48 VDC, 95 W à 24 VDC et 60 W à 12 VDC
Prend en charge à la fois les options d'installation DIN rail et mural
Conçu pour des conditions extrêmes avec une plage de température de fonctionnement de -40°C à 80°C
Indices techniques
|
Éthernet
|
|
Les normes:
|
IEEE802.3 10 BASE-TJe vous en prie.Rnet
Le système de transmission de l'électronique par câble est un système de transmission par câble.
Les émetteurs-récepteurs électroniques doivent être équipés d'un système d'émetteur-récepteur électronique.
IEEE802.3 x Contrôle du débit
|
|
Type de traitement:
|
En avant
|
|
Pour les appareils à double face ou à double face
|
|
Taux de filtrage vers l'avant:
|
1,488,000pps (1000Mbps)
|
|
Le câblage:
|
Cable à paire tordue jusqu'à 100 mètres (328 pieds)
10BASE-T: UTP à quatre couples Cat. 3, 4, 5, 5e, 6, 6A
100BASE-TX: UTP à quatre paires Cat. 5, 5e, 6, 6A
Les données de base doivent être fournies à l'utilisateur conformément à l'annexe I.
|
|
Distance maximale:
|
Catégorie 5 TPA jusqu'à 100 m
|
|
Connecteur:
|
2x RJ45
|
|
Environnemental
|
|
Température de fonctionnement:
|
-40°C à 80°C (-40°F à 176°F)
|
|
Température de stockage:
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative:
|
5% à 95% non condensés
|
|
Le MTBF:
|
> 200 000 heures
|
|
Électricité et mécanique
|
|
Puissance d'entrée:
|
12~Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.
|
|
Consommation d'énergie:
|
100Je veux dire, W Max.
|
|
- Je ne sais pas.étaient sur Ethernet:
|
|
La norme:
|
IEEE 802.3bt 4 paires Puissance sur Ethernet
|
|
IEEE 802.3at Puissance sur Ethernet Plus
|
|
IEEE 802.3af Puissance sur Ethernet
|
|
Port:
|
RJ45
|
|
Assignation de la broche de puissance
|
Données fournies sur les paires 1,2TX et 3,6RX
puissance sur les paires de secours 1,2,4,5 ((+) et 3,6,7,8(-)
|
|
Le budget du POE:
|
Un budget de PoE allant jusqu'à 95 watts (48VDC)
Un budget PoE de 95 watts maximum (24VDC)
Budget de PoE allant jusqu'à 60 watts (12VDC)
|
|
Indicateurs à LED:
|
|
Le pouvoir:
|
État de la puissance
|
|
PoE:
|
Statut du PoE
|
|
Les dimensions (WxDxH) sont les suivantes:
|
95 x 70 x30 mm
|
|
Poids:
|
0.25kg
|
|
Le boîtier:
|
Résistance à la corrosionD'aluminiumLe cas
|
|
Options de montage:
|
DIN-rail / monture murale
|
|
Accessoires standard
|
|
Contenu de l' emballage
|
LNK-INJ-48-95W est une marque de véhicule
|
|
Manuel de l'utilisateur
|
|
Kit de montage murale
|
|
Kit de montage DIN
|
|
Autorisations réglementaires
|
|
Résistance à la corrosion
|
|
Partie 15 de la FCC, catégorie A
|
|
Pour les véhicules à moteur à combustion
|
|
Protection contre les surtensions:
|
|
RJ45: 1KV
|
|
Puissance: 500V
|
|
DSI: 4KV/8KV
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
LNK-INJ- 48 à 95 W
|
Injecteur d'entrée Ethernet Gigabit durci à 1 port + à 1 port PoE++ à 95 W
d'une puissance d'entrée de courant continu de 12 à 48 V
|
|
Options de montage
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Options de puissance
|
Je ne sais pas.120W/2.5A 48VDC alimentation par câble ouvert pour le bloc terminal
|
|
|
L'alimentation électrique doit être achetée séparément.
|
