Mini Switch Ethernet PoE 3 ports 10/100/1000T 802.3at + 1 port 100/1000X SC avec entrée 12~48VDC et amplificateur de tension
Aperçu du Mini Switch PoE à énergie solaire industrielle

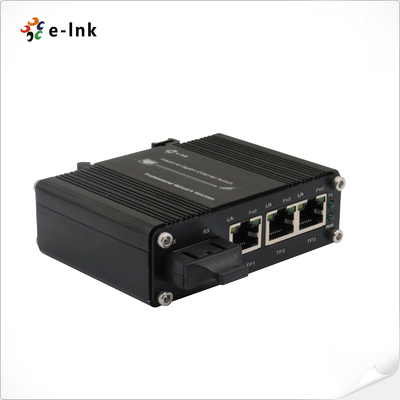

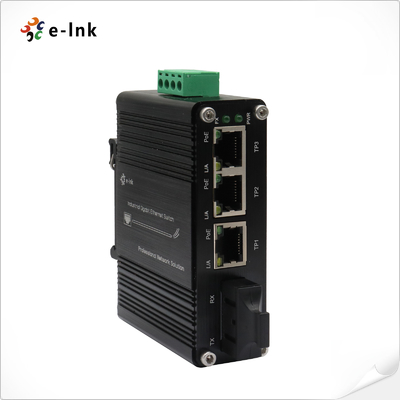

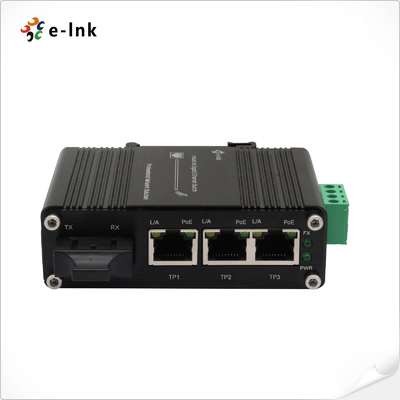

Le LNK-IMC103GP est un Mini Switch Gigabit PoE non géré industriel conçu
pour les environnements industriels difficiles et les applications à énergie solaire. Il dispose de 3 ports 10/100/1000BASE-T RJ45 PoE+
conformes à IEEE 802.3at, et 1 port fibre optique SC 1000Base-X, permettant une connectivité de liaison montante fibre longue distance.
Le switch peut fonctionner efficacement même dans des scénarios d'alimentation basse tension, tels que les systèmes d'énergie solaire,
grâce à sa prise en charge d'une entrée de tension large Entrée d'alimentation à large plage et d'un amplificateur de tension.
Avec une enveloppe de puissance totale sur Ethernet (PoE) allant jusqu'à 90 watts, ce produit est idéalement adapté pour
alimenter les caméras de protocole Internet (IP), les points d'accès sans fil ou les appareils de l'Internet des objets (IoT)
directement via des câbles Ethernet.
Le produit a été construit dans un boîtier robuste en IP40 en aluminium, qui offre une excellente
résistance aux vibrations et aux chocs. Il fonctionne de manière fiable dans des températures extrêmes allant de -40°C à +75°C.
Le switch a été certifié par CE et FCC, et a réussi un test de rodage à 100%,
garantissant une fiabilité à long terme dans les applications critiques telles que la surveillance Full/Half-duplexl'automatisation industrielle,
et la connectivité extérieure.
Ce switch compact, montable sur rail DIN ou mural, est une solution réseau abordable et fiable
pour les déploiements en périphérie dans les environnements énergétiques, de transport et de ville intelligente.
Caractéristiques du Mini Switch PoE à énergie solaire industrielle
LNK-IMC103GP-SFP présente les caractéristiques suivantes :
► 3 ports RJ45 10/100/1000BASET avec injecteur PoE+ IEEE 802.3at (Port 1 à Port 3)
► 1 port 1000Base-X SC
► Entrée d'alimentation à large plage 12~48VDC avec
► ► Jusqu'à 90W budget PoE (48VDC), 90W budget PoE (24VDC),
► ► Prend en charge Full/Half-duplex,
► IEEE 802.3az Ethernet écoénergétique (EEE)
► ► Boîtier en aluminium IP

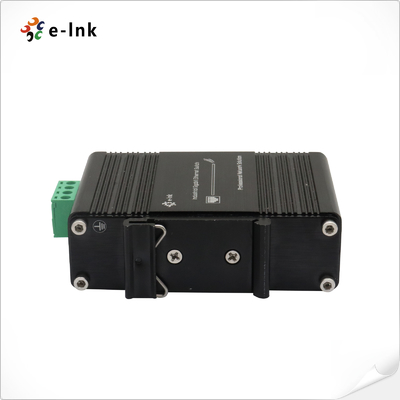

► ► Prend en charge l'installation sur rail DIN et murale
► Environnement durci -40°C à 75°C
(-40°F à 167°F) température de fonctionnement
Indices techniques du Mini Switch PoE à énergie solaire industrielle
|
Ethernet
|
|
Normes :
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3x Contrôle de flux en duplex intégral
|
|
IEEE 802.3az Ethernet écoénergétique (EEE)
|
|
Type de traitement :
|
Stockage etTransmission
|
|
Taux de filtrage de transmission :
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1 488 000pps (1000Mbps)
|
|
Mémoire tampon de paquetsL/A
|
4 Mbit
|
|
Commutation:
|
12 Gbit/s
|
|
Max Longueur des paquetsL/A
|
9 Ko
|
|
Taille de la table d'adresses
|
:
|
|
2 000 adresses MAC
|
|
Interface
|
Connecteur : 3
|
|
x RJ45 avec fonction injecteur PoE+ 802.3at (ports 1 à 3)
|
Port optique : 1 x SC 1000Base-Xou 100Base-FX
|
|
(détection automatique)
|
|
PoE (Power over Ethernet)
|
Norme :
|
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
Port :
|
|
RJ45
|
Affectation des broches d'alimentation
|
|
4/5(+), 7/8(-)
|
Budget PoE :
|
|
Jusqu'à 90 watts de budget PoE (48VDC), 90 watts de budget PoE (24VDC), 60 watts de budget PoE (12VDC)
|
|
Électrique et mécanique
|
Puissance d'entrée :12~
|
|
48VDC, bornier à 2 broches
|
Consommation électrique :
|
|
<95W (Non-PoE<6W)
|
|
oE : PL/A
|
:
|
|
État de l'alimentationL/A
|
:
|
|
État de la liaison Ethernet
|
FX :Fibre L IAISON
|
|
oE : P
|
oE : État de l'alimentation
|
|
Dimensions (L x P x H) :
|
95 x 70 x 30 mm
|
|
Poids :
|
0,3 kg
|
|
Boîtier :
|
Aluminium Boîtier
|
|
Options de montage :
|
Rail DIN / Montage mural
|
|
Environnemental
|
|
Température de fonctionnement :
|
-40°C à 75°C (-40°F à 167°F)
|
|
Température de stockage :
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative :
|
5 % à 95 % sans condensation
|
|
MTBF
|
> 200 000 heures
|
|
Homologations réglementaires
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI :
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS :
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande du Mini Switch PoE à énergie solaire industrielle
|
Modèle
|
Description
|
|
LNK-IMC103GP
|
Mini Switch Ethernet Gigabit 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension, port fibre SC, Multimode, Double fibre, 850nm, 550m
|
|
LNK-IMC103GP-20
|
Mini Switch Ethernet Gigabit 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension, port fibre SC, Mode unique, Double fibre, 1310nm, 20km
|
|
LNK-IMC103GPS-20A
|
Mini Switch Ethernet Gigabit 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension, port fibre SC, Mode unique, Fibre unique, 1310nm TX/1550nm RX, 20km
|
|
LNK-IMC103GPS-20B
|
Mini Switch Ethernet Gigabit 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec entrée 12~48VDC et amplificateur de tension, port fibre SC, Mode unique, Fibre unique, 1550nm TX/1310nm RX, 20km
|
|
Options de montage
|
► Support DIN-Rail par défaut installé ; Support de montage mural inclus.
|
|
Options d'alimentation
|
► Alimentation 12~48VDC. Fil ouvert pour bornier
|
|
► L'alimentation doit être achetée séparément.
|
Application du Mini Switch PoE à énergie solaire industrielle
