HDMI Bidi Audio RS232 Extender à fibre optique jusqu'à 20 kmLe nombre de couleurs de l'écran
Résumé

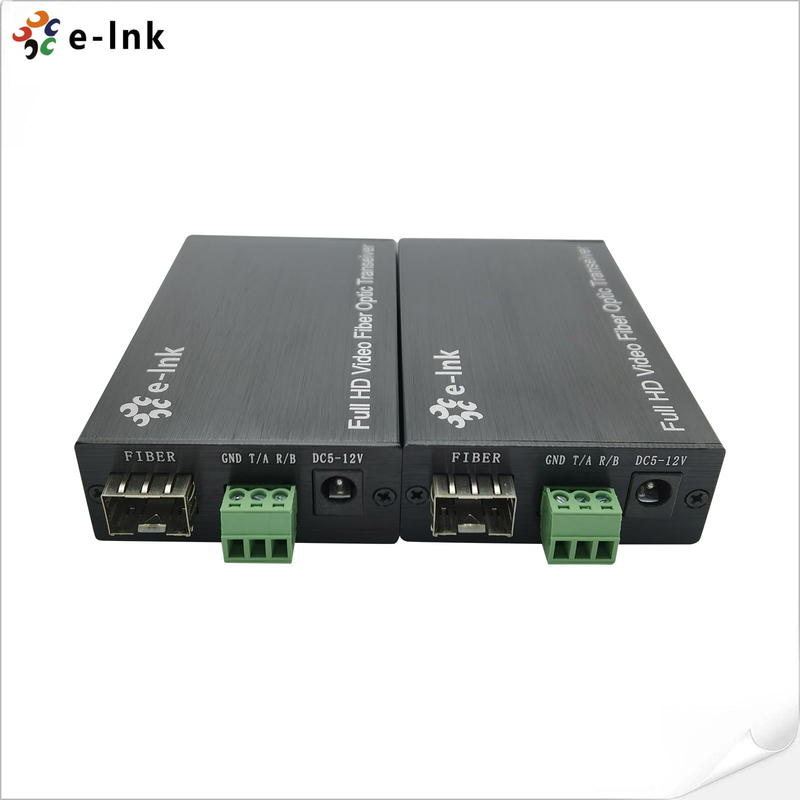

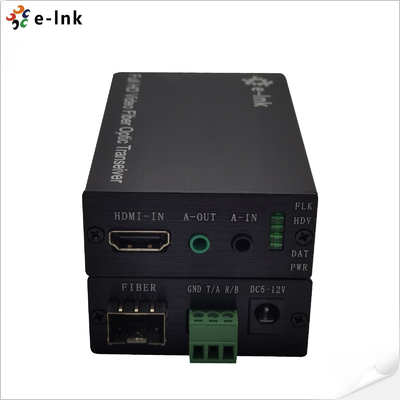

L'extenseur à fibre optique HDMI LNK-HF100DA transmet la vidéo HDMI, la stéréo bidirectionnelle
Il est également possible de télécharger des fichiers audio et des signaux RS232 via un seul câble à fibre optique.
1920×1200@60Hz, il assure une qualité d'image lisse, claire et stable sur des distances allant jusqu'à
Il est entièrement compatible avec les normes HDMI 1.4b 3D et HDCP 1.4, et dispose d'une caméra stéréo externe.
Il est doté de ports audio, de support EDID, de réglage automatique et de protection ESD intégrée.
facile à installer, il est idéal pour la transmission de signaux AV et de commande de haute qualité sur de longues distances
les applications professionnelles.
Caractéristiques
Transmet HDMI, audio stéréo bidirectionnel et RS232 sur un seul câble à fibre
Prend en charge des résolutions allant jusqu'à 1920 × 1200 @ 60Hz, y compris 1080P et 1600 × 1200 @ 60Hz
HDMI 1.4b 3D et HDCP 1.4 compatibles pour une large compatibilité des appareils
Transmission sur de longues distances: jusqu'à 500 m (multi-mode) ou 20 km (mode unique)
Interface audio stéréo externe de 3,5 mm pour une intégration audio flexible
Réglage automatique intégré pour des images lisses, claires et stables
Soutien EDID et protection ESD pour des performances fiables
Conception compacte et légère avec simple installation plug-and-play
Indices techniques
|
Paramètre
|
Définition
|
|
Vidéo.
|
Les normes
|
HDMI1.4B3D; HDCP1.4
|
|
Température maximale des pixels
|
165 MHz
|
|
Taux de transmission maximal
|
6.75 Gbps
|
|
Cà l'écoute
|
Pour les appareils de type "LED", le nombre d'ampoules doit être de:(max 1920*1200@60 Hz) Pour les appareils de surveillance, voir les instructions suivantes:
les fréquences de fréquence de l'appareil sont les suivantes:
Pour les fréquences de fréquence de l'appareil,
720P@50/59.94/60 Hz
Support spécial 1600*1200 @60HZ
|
|
Connecteur
|
HDMI féminin de type A
|
|
Impédance
|
100Ω
|
|
HDMI Portée du câble
|
< 5 mètres (résolution jusqu'à1920*1200@60Hz)
|
|
Audio
|
Interface
|
3.5 mm audio stéréo externe
|
|
Émetteur
|
1Ch Entrée + 1Ch Sortie
|
|
Récepteur
|
1Ch Entrée + 1Ch Sortie
|
|
Résistance à la compression
|
Interface
|
3 épinglesLe terminal Blocage
|
|
Taux de baud
|
≤115200bps
|
|
Fabrication à partir de fibres optiques
|
Interface
|
Modèle SFP connecteur LC
|
|
Type de fibre
|
Mode unique
|
|
Longueur d'onde
|
850 nm/1310 nm/1550 nm
|
|
Largeur de bande d'interface
|
3Le taux de débit
|
|
Distance de transmission
|
Transmission@1920*1200@60Hz
Les fibres multifonctionnelles: <500M
Fibre à un mode: 20 km
|
|
IndiceAutres
|
Énergie électrique
|
L'adaptateur d'alimentation: DC 5~ 12 ansV
|
|
Dissipation de puissance
|
Maximum4W
|
|
Température
|
Opérationnel: -20°C ~ + 70°C
|
|
Humidité
|
Fonctionnement: 5% à 90%
|
|
Dimension (Lx)W(xH)
|
Pour les appareils à moteur à combustion
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
LNK-HF100DA
|
1 Ch HDMI + 1 Ch bidirectionnelStéréoAudio + 1Ch RS232 sur le prolongateur à fibre optique, LC (SFP), fibre multimode,500m, comprenant 1 émetteur et 1 récepteur, utilisés par paires
|
|
LNK-HF100DA-20 est un appareil de détection des risques.
|
1 Ch HDMI + 1 Ch bidirectionnelStéréoAudio + 1Ch RS232 sur le prolongateur à fibre optique, LC ((SFP), S- Je vous en prie.- la fibre à mode,20 mille.m, comprenant 1 émetteur et 1 récepteur, utilisés par paires
|
Application du projet
