Switch fibre SFP industriel L2+ géré 12 ports 1000X SFP + 2 ports 1000X Switch fibre SFP
Aperçu du switch fibre industriel L2+ géré

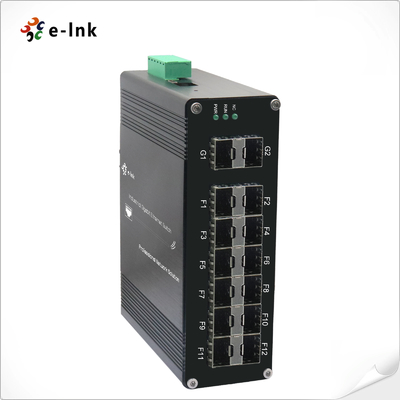

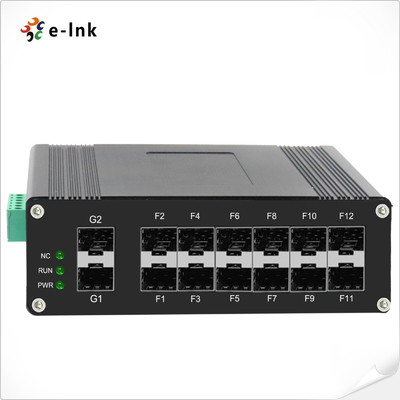

Le ETH-DIMC2012FM La série est un switch Gigabit SFP à 14 ports géré L2+ de qualité industrielle
avec 12x100/1000Base-X SFP ports + 2x1.25G SFP liaisons montantes dans un boîtier IP40
robuste avec deux entrées d'alimentation. Conçu pour des conditions extrêmes (-40°C à 80°C
), il offre une fiabilité de qualité opérateur pour les environnements difficiles. Les fonctionnalités avancées du produit incluent , , , ,
le contrôle d'accès réseauet la gestion sécurisée
. Cela le rend idéal pour une utilisation dans l'automatisation industrielle, le transport intelligent
Switch fibre industriel L2+ géré Switch fibre industriel L2+ géré
- Fonctionnalités14 ports SFP au total :
- 12 × 1000Base-X SFP + 2 × 1000Base-X liaisons montantes SFP
- Commutateur DIP pour la configuration VLAN et réseau en anneau en une seule touche
- Prend en charge les trames Jumbo de 10 Ko pour un transfert de données efficaceConforme à IEEE 802.3az (Ethernet économe en énergie)
- pour une consommation d'énergie inférieureBoîtier en aluminium classé IP40
- pour une protection robuste
- Montable sur rail DIN pour une installation industrielle flexibleLarge plage de températures de fonctionnement :
Switch fibre industriel L2+ géré Switch fibre industriel L2+ géré
|
Index techniques
|
|
Ethernet
|
Contrôle de réseau d'authentification de port IEEE 802.1X
|
|
IEEE 802.3u 100BASE-TX/100BASE-FX
|
|
IEEE 802.3ab Gigabit 1000T
|
|
IEEE 802.3z Gigabit SX/LX
|
|
Contrôle de flux IEEE 802.3x et contre-pression
|
|
Agrégation de ports IEEE 802.3ad avec LACP
|
|
Protocole Spanning Tree IEEE 802.1D
|
|
Protocole Rapid Spanning Tree IEEE 802.1w
|
|
Protocole Multiple Spanning Tree IEEE 802.1s
|
|
Classe de service IEEE 802.1p
|
|
Balise VLAN IEEE 802.1Q
|
|
Contrôle de réseau d'authentification de port IEEE 802.1X
|
|
IEEE 802.3u 100BASE-TX/100BASE-FXTransfert & Filtrage Taux :
|
148 800 pps (100 Mbit/s)
|
|
1 488 000 pps (1 000 Mbit/s)
|
|
Mémoire tampon de paquets :
|
12 Mbits
|
|
Type de traitement :
|
Stockage et transfert
|
|
Bande passante du fond de panier
|
110 Gbit/s
|
|
Longueur maximale des paquets :
|
Trame Jumbo de 10 Ko
|
|
Taille de la table d'adresses :
|
8 K Adresses MAC
|
|
Interface
|
|
Port optique :
|
14 x 1000Base-X SFP
|
|
USB-C :
|
1 x USB-C (pour la gestion)
|
|
Environnementale
|
|
Température de fonctionnement :
|
-40 °C à 80 °C (-40 °F à 176 °F)
|
|
Température de stockage :
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
|
Humidité relative :
|
5 % à 95 % sans condensation
|
|
MTBF
|
> 200 000 heures
|
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
12~48 VCC, Alimentation redondante (bornier à 6 broches)
|
|
Consommation électrique :
|
8W max
|
|
Protection :
|
|
Surcharge de l'entrée d'alimentation :
|
Réarmement automatique
|
|
Polarité inverse :
|
Présent
|
|
DIP Commutateur
|
|
Commutateur DIP à 4 chiffres fonction
|
DIP
|
Fonction
|
Paramètres
|
|
SW 1
|
VLAN
|
ON - Activé
|
OFF - Désactivé
|
|
SW 2
|
Gestion de l'anneau
|
ON - Activé
|
OFF - Désactivé
|
|
SW 3
|
Réservé
|
ON - Réservé
|
OFF - Réservé
|
|
SW 4
|
Réservé
|
ON - Réservé
|
OFF - Réservé
|
|
Indicateurs LED :
|
|
Alimentation :
|
État de l'alimentation
|
|
Fibre:
|
100/1000X Port SFP : F1~F12
|
|
Fibre:
|
Port Gigabit SFP : G1~G2
|
|
Dimensions (L x P x H) :
|
149 x 114 x 50 mm
|
|
Poids :
|
0.55Kg
|
|
Boîtier :
|
Aluminium Boîtier
|
|
Options de montage :
|
Montage sur rail DIN
|
|
Fonctionnalités logicielles
|
|
Protocoles de redondance
|
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens
|
|
Prise en charge de la multidiffusion
|
Prise en charge d'IGMP Snooping V1/V2/V3,prise en charge de GMRP, GVMP, 802.1Q
|
|
VLAN
|
Prise en charge d'IEEE 802.1Q 4K VLAN,prise en charge de QINQ, Double VLAN,
|
|
Gestion du temps
|
SNTP
|
|
QOS
|
Redirection basée sur le flux
Limitation du débit basée sur le flux
Filtrage de paquets basé sur le flux
8*files d'attente de sortie de chaque port mappage de priorité 802.1p/DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
|
|
ACL
|
ACL basé sur le port
ACL basé sur le port et le VLAN
Filtrage de paquets de la couche 2 à la couche 4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, la destination IP, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
|
Maintenance diagnostique
|
Prise en charge de la mise en miroir des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme relais unidirectionnel, RMON, TRAP
|
|
Sécurité
|
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de DHCP Snooping, Option 82,accès de sécurité 802.1X,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS,filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, limitation de la vitesse des messages ARP
|
|
Fonctionnalités avancées de la couche 2+
|
Gestion IPv4/IPv6
Route statique
|
|
Approbations réglementaires
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surtension)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
Switch fibre industriel L2+ géré Informations de commande
|
Modèle
|
Description
|
|
ETH-DIMC2012FM
|
Switch fibre SFP industriel L2+ géré 12 ports 1000X SFP + 2 ports 1000X SFP
|
|
Options SFP
|
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
|
► Le module SFP doit être acheté séparément.
|
|
Options de montage
|
► Support DIN-Rail par défaut installé
|
|
Options d'alimentation
|
► Alimentation sur rail DIN. Fil ouvert pour le bornier.
|
|
► L'alimentation doit être achetée séparément.
|
