Switch Ethernet géré SFP industriel L2+ 24 ports 10/100/1000T 802.3at PoE + 4 ports 1000X Switch Ethernet géré SFP
Aperçu du switch Ethernet géré PoE industriel

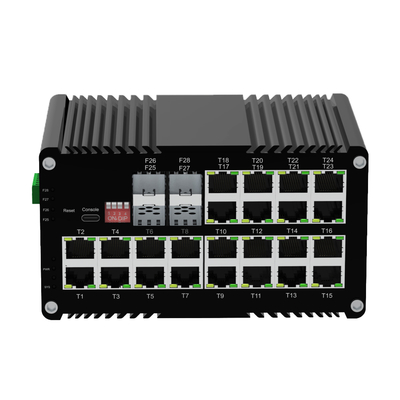

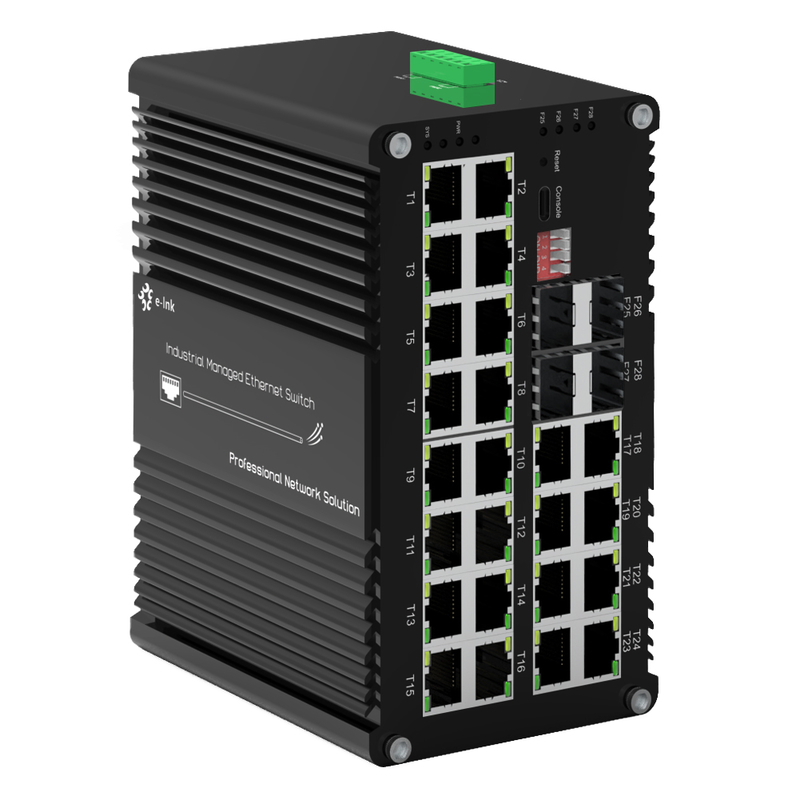

Le ETH-DIMC2424MP Série est un switch PoE+ Gigabit géré L2+.
Il possède 24 ports 10/100/1000Base-T 802.3at PoE+ et 4 emplacements SFP 1000Base-X fibre.
Il est conçu pour une utilisation dans des environnements difficiles. Les ports RJ45 prennent en charge l'auto-négociation,
le duplex intégral/semi-duplex et l'auto MDI/MDI-X, et les emplacements SFP peuvent accueillir des fibres monomodes
ou multimodes pour une connectivité longue distance. Conçu pour la fiabilité, ce switch Ethernet robuste
est idéal pour la vidéosurveillance IP (caméras IP), les points d'accès sans fil (WAP)
et les déploiements réseau à distance. Il offre une gestion avancée, une alimentation PoE+
et une durabilité de qualité industrielle.
Fonctionnalités du switch Ethernet géré PoE industriel
-
24 × ports RJ45 10/100/1000Base-T et 4 × emplacements SFP 1000Base-X pour une mise en réseau flexible
-
Les ports RJ45 prennent en charge le duplex intégral/semi-duplex , l'auto-négociation , et l'auto MDI/MDIX
-
Conforme à la norme IEEE 802.3af/at PoE pour une alimentation fiable
-
Contrôle par commutateur DIP pour VLAN à une touche, gestion de la boucle à une touche, réinitialisation PoE,
-
et mode réseau PoE étendu de 250 m
-
Gestion du port USB-C pour une configuration pratique sans accéder au port série RS232
-
Taille de la table d'adresses : prise en charge pour une transmission efficace de paquets volumineux
-
IEEE 802.3az Energy Efficient Ethernet (EEE) pour une consommation d'énergie réduite
-
Boîtier en aluminium classé IP40 pour une durabilité accrue
-
Prend en charge le montage sur rail DIN pour une installation industrielle facile
-
Large plage de températures de fonctionnement : -40 °C à 80 °C (-40 °F à 176 °F)
Indices techniques du switch Ethernet géré PoE industriel
|
Ethernet
|
|
Normes :
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Transfert & FiltrageTaux : 14 880 pps (10 Mbit/s)
|
148 800 pps (100 Mbit/s)
|
|
1 488 000 pps (1 000 Mbit/s)
|
|
Mémoire tampon de paquets :
|
|
12 Mbits
|
Type de traitement :
|
|
Stockage et transfert
|
Bande passante du fond de panier
|
|
110 Gbit/s
|
Longueur maximale des paquets :
|
|
Trame Jumbo de 10 K octets
|
Taille de la table d'adresses :
|
|
8 K
|
Adresses MAC Interface
|
|
Connecteur :
|
|
24 x RJ45
|
R
|
|
S485 : 1
|
x USB-C (pour la gestion) Port optique :
|
|
4
|
x 1000Base-X SFP USB
|
|
-C :1
|
x USB-C (pour la gestion) Interface série RS485 (en option)
|
|
Interface physique
|
|
Borne à vis à 3 broches standard industriel
|
Type de données
|
|
1 canal RS485 bidirectionnel
|
Signaux RS-485
|
|
Data+, Data-, GND
|
Distance de la ligne du port série (cuivre)
|
|
1 000 mètres
|
Débit en bauds
|
|
0 ~ 800 kbit/s
|
PoE (Power over Ethernet)
|
|
Norme :
|
|
IEEE 802.3at Power over Ethernet Plus
|
IEEE 802.3af Power over Ethernet
|
|
P
|
|
Switch Ethernet géré SFP industriel L2+ 24 ports 10/100/1000T 802.3at PoE + 4 ports 1000XRJ45
|
Affectation des broches d'alimentation
|
|
4/5(+), 7/8(-)
|
Budget PoE :
|
|
Jusqu'à
|
720 watts de budget PoEEnvironne
|
|
mentTempérature de fonctionnement :
|
|
-40 °C à 80 °C (-40 °F à 176 °F)
|
Température de stockage :
|
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
Humidité relative :
|
|
5 % à 95 % sans condensation
|
MTBF
|
|
> 200 000 heures
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
|
48
|
~57VCC,support technique à distance Consommation électrique :
|
|
8
|
W max.(PoE en cours d'utilisation<720 W) Protection :
|
|
Surcharge de l'alimentation :
|
|
Réinitialisation automatique
|
Inversion de polarité :
|
|
Présent
|
DI
|
|
P SwitchCommutateur DIP à 4 chiffres
|
|
fonctionDIP
|
Fonction
|
Paramètres
|
SW 1
|
|
VLAN
|
Prise en charge d'IEEE 802.1Q 4K VLAN
|
OFF - Désactivé
|
Indicateurs LED :
|
|
Gestion de la boucle
|
ON - Activé
|
OFF - Désactivé
|
Indicateurs LED :
|
|
Réseau PoE de 250 m
|
ON - Activé
|
OFF - Désactivé
|
Indicateurs LED :
|
|
Réinitialisation PoE
|
ON - Activé
|
OFF - Désactivé
|
Indicateurs LED :
|
|
Alimentation :
|
|
État de l'alimentation
|
Ethernet (par port) :
|
|
Liaison/Activité
|
PoE
|
|
État PoE
|
(T1~T24) Fibre
|
|
:Port SFP Gigabit : F25~F28
|
Dimensions (L x P x H) :
|
|
155
|
x 85x 85mm Poids :
|
|
1.2
|
KGBoîtier :
|
|
Aluminium
|
Boîtier Options de montage :
|
|
Montage sur rail DIN
|
Fonctionnalités logicielles
|
|
Protocoles de redondance
|
|
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens
|
Prise en charge de la multidiffusion
|
|
Prise en charge d'IGMP Snooping V1/V2/V3
|
,support technique à distanceVLAN
|
|
Prise en charge d'IEEE 802.1Q 4K VLAN
|
,support technique à distanceGestion du temps
|
|
SNTP
|
QOS
|
|
Redirection basée sur le flux
|
Limitation du débit basée sur le flux
Filtrage de paquets basé sur le flux
8*files d'attente de sortie de chaque port mappage de priorité 802.1p/DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
ACL
|
|
ACL basé sur le port
|
ACL basé sur le port et le VLAN
Filtrage de paquets de la couche 2 à la couche 4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
P
|
|
Switch Ethernet géré SFP industriel L2+ 24 ports 10/100/1000T 802.3at PoE + 4 ports 1000XGestion ELimite de puissance totale de l'alimentation PoE
|
Allocation de puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement PoE
Planification du fonctionnement PoE
Maintenance diagnostique
|
|
Prise en charge de la mise en miroir des ports, Syslog, Ping
|
Fonction de gestion
|
|
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
|
Gestion des alarmes
|
|
Prise en charge de la sortie d'alarme relais unidirectionnelle, RMON, TRAP
|
Sécurité
|
|
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
|
Prise en charge de DHCP Snooping, Option 82
,support technique à distancePrise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS
,support technique à distanceFonctionnalités avancées de couche 2+
|
|
Gestion IPv4/IPv6
|
Route statique
Approbations réglementaires
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surge)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
|
Informations de commande du switch Ethernet géré PoE industriel
|
Modèle
|
Description
|
ETH-DIMC2424M
|
|
PSwitch Ethernet géré SFP industriel L2+ 24 ports 10/100/1000T 802.3at PoE + 4 ports 1000X
|
Options SFP
|
|
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
► Le module SFP doit être acheté séparément.
|
|
Options de montage
|
|
► Support de rail DIN par défaut installé
|
Options d'alimentation
|
|
► Alimentation sur rail DIN. Fil ouvert pour le bornier.
|
► L'alimentation doit être achetée séparément.
|
|
Application du switch Ethernet géré PoE industriel
|
Politique après-vente et garantie
Il est composé de
service client en ligne et service client téléphonique, fournissant consultation de produits,support technique à distance
, services de maintenance et d'acceptation.Politique de service
: Remplacement de trois mois et garantie de trois ans.Remplacement
: Dans les trois mois suivant l'achat d'une série de produits, après avoir testé la défaillance du produitpar des techniciens et des dommages causés par l'homme non liés à des catastrophes naturelles, l'acheteur peut directement
aller au point d'achat pour remplacer le même type de produits. Ou un produit aux performances comparables.
S'il n'y a aucun problème lors des tests du produit, l'échantillon d'origine sera retourné.
Garantie
: Les dommages causés par l'homme non liés à des catastrophes naturelles, la période de garantie gratuite de notre société est de 1 an.[Les circonstances suivantes ne relèvent pas du champ d'application du remplacement et de la maintenance gratuite]
1. Dommages causés par une utilisation et une maintenance non conformes aux instructions du manuel du produit.
2. Dommages causés par des facteurs humains, tels qu'une tension d'entrée inappropriée, une entrée d'eau et une rupture.
3. Dommages aux produits causés par des catastrophes naturelles, telles que la foudre, les tremblements de terre, les incendies, etc.
3. Modification non autorisée des paramètres inhérents ou réparation sans l'autorisation de l'entreprise.
4. Produits hors du champ d'application de la maintenance gratuite.
5. Dommages causés par le transport, le chargement et le déchargement lors des réparations envoyées par les clients.
6. Le code-barres du produit ou le modèle sur la carte de garantie du produit n'est pas conforme au produit lui-même.
7. Défaillance ou dommage causé par d'autres problèmes non liés au produit, tels que la conception, la technologie, la fabrication et la qualité.
