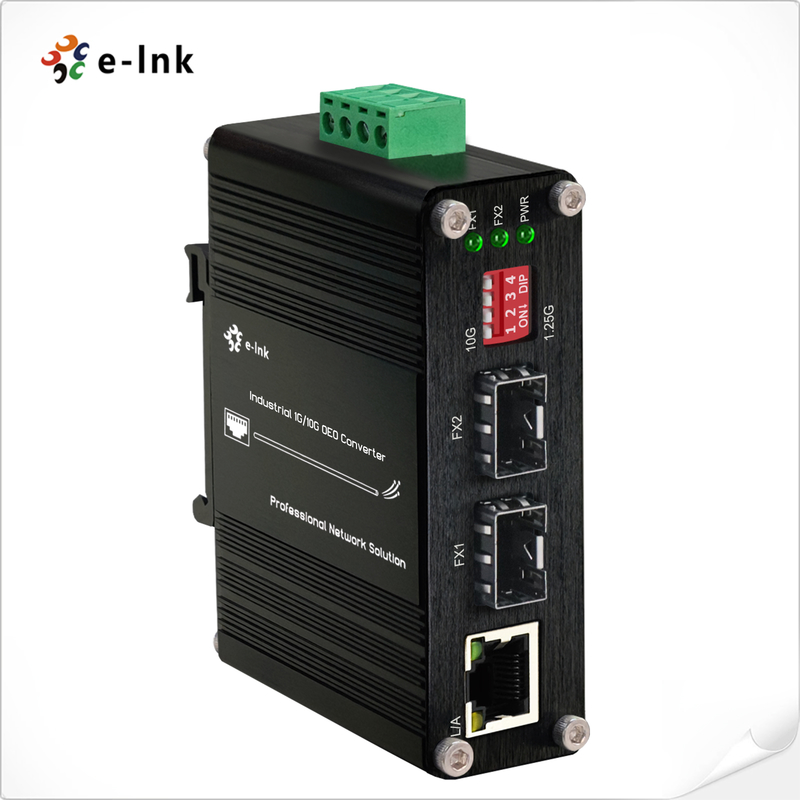

Convertisseur de média Ethernet OEO SFP+ 1G/10G industriel avec répéteur 3R

Données de performance

Index techniques

Fonction de l'équipement

Répéteur 3R

Vitesse de transmission

10G : 8,5 Gbit/s-11,7 Gbit/s

Protocoles

8,5G Fiber Channel

SONET OC-192, SDH STM-64 (9,95 Gbit/s)

10G WAN (10 Gbit/s)

10G LAN (10,31 Gbit/s)

OTN OTU-2 (G.709) (10,70 Gbit/s)

10G LAN avec codage FEC 255/237 (11,09 Gbit/s)

10G Fiber Channel (11,32 Gbit/s)

10G POS

Type d'interface

SFP+ vers SFP+

Distance de transmission

Module SFP+ : jusqu'à 80 km

Paquet maximum

Taux de transfert

14 880 950/S

Température de fonctionnement

-40°C à 80°C (-40°F à 176°F)

Température de stockage

-40°C à 85°C (-40°F à 185°F)

Humidité relative

5 % à 95 % sans condensation

MTBF

> 200 000 heures

Spécifications du convertisseur de média Ethernet

Normes

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z, 1000BASE-SX/LX

IEEE 802.3x Contrôle de flux en duplex intégral

Mode de fonctionnement

10/100/1000BASE-T vers 1000BASE-SX/LX

Type de port

SFP vers RJ45

Câbles réseau

Paire torsadée
10BASE-T : paire torsadée UTP Cat. 3,4,5, jusqu'à 100 m
100BASE-TX : paire torsadée UTP Cat. 5, jusqu'à 100 m
1000BASE-T : paire torsadée STP Cat 5 jusqu'à 100 m

Câble à fibre optique
1000BASE-SX :
50/125μm ou 62,5/125μm câble fibre multimode, jusqu'à 220/550 m/2 km.
1000BASE-LX :
9/125μm câble monomode, offrant une longue distance pour 10/20/40/80/120 km (varie selon le module SFP)

Électrique et mécanique

Puissance d'entrée

12~48 VCC, Alimentation redondante (bornier à 6 broches)

Consommation d'énergie

8W Max

Protection

Surcharge d'entrée d'alimentation

Réinitialisation automatique

Inversion de polarité

Présent

Commutateur P

Commutateur DIP à 4 chiffres fonction

DIP

Fonction

Paramètres

SW 1

1,25G/10G

ON - 1,25~8,5G

OFF - 10,3G ou 14,025G

SW 2

Réservé

ON - Réservé

OFF - Réservé

SW 3

Réservé

ON - Réservé

OFF - Réservé

SW 4

Réservé

ON - Réservé

OFF - Réservé

Indicateurs LED :

PWR

État de l'alimentation

FX1

Port SFP-1

FX2

Port SFP-2

L/A

TP LINK/ACT

Dimensions (LxlxH)

95 x 70 x 30 mm

Poids

0,25Kg

Boîtier

Aluminium Boîtier

Options de montage :

Montage sur rail DIN

Homologations réglementaires

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Classe A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

CEI 61000-4-2: 2008 (ESD)

CEI 61000-4-3: 2010 (RS)

CEI 61000-4-4: 2012 (EFT)

CEI 61000-4-5: 2014 (Surtension)

CEI 61000-4-6: 2013 (CS)

CEI 61000-4-8: 2009 (PFMF)

Modèle

Description

ETH-IMC2402-OEO

Convertisseur OEO SFP+ vers SFP+ 1G/10G industriel (répéteur 3R) avec 1G Fonction de convertisseur de média Ethernet

Options SFP

► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP

► Le module SFP doit être acheté séparément.

Options de montage

► Support de rail DIN par défaut installé

Options d'alimentation

► Alimentation sur rail DIN. Fil ouvert pour le bornier.

► L'alimentation doit être achetée séparément.
