Commutateur Ethernet industriel L2+ 8 ports Gigabit + 4 SFP gérés durci
Aperçu

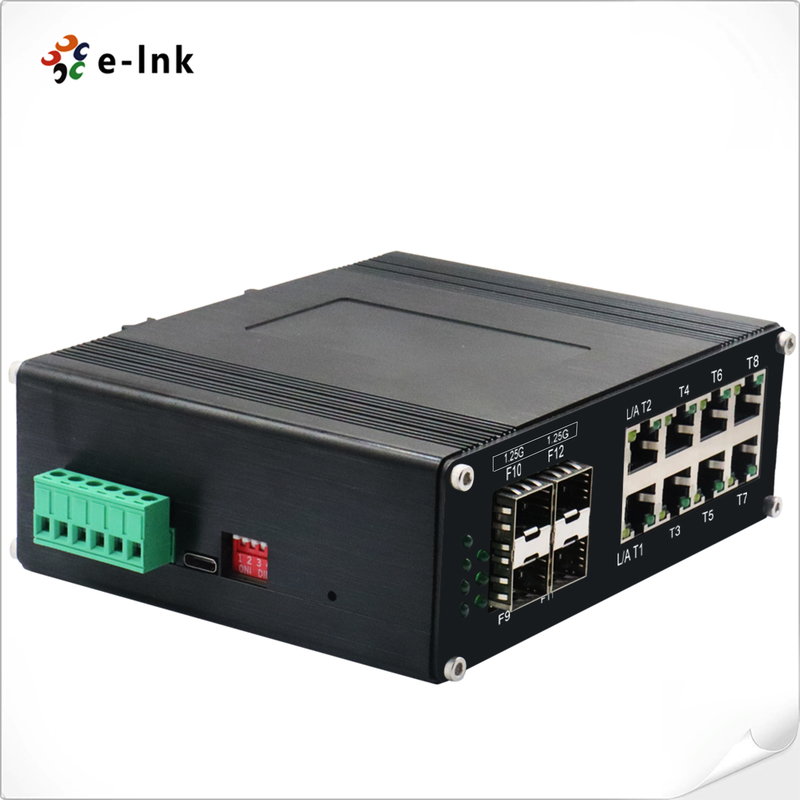

L'ETH-IMC408M est un commutateur géré L2+ de qualité industrielle doté de 8 ports Gigabit Ethernet
ports et 4 ports SFP Gigabit en liaison montante. Construit avec un boîtier en aluminium IP40, des
entrées d'alimentation redondantes et une plage de fonctionnement étendue de -40°C à 80°C, il est conçu pour les environnements exigeants
environnements tels que l'automatisation industrielle, le transport intelligent et les réseaux de surveillance.
Avec des fonctions avancées VLAN, QoS, de redondance et de sécurité, ainsi qu'un USB-C pour une gestion simplifiée
gestion, ce commutateur assure une mise en réseau fiable et performante dans les applications critiques.
Fonctionnalités
8×10/100/1000Base-T RJ45 + 4×1000Base-X ports SFP
Port USB-C pour une gestion facile, pas de RS232 requis
Le commutateur DIP prend en charge le VLAN et la gestion de l'anneau en une seule touche
Bande passante du fond de panier de 110 Gbit/s avec mémoire tampon de paquets de 12 Mbit
Prend en charge les trames Jumbo jusqu'à 9K octets
Redondance avancée : STP/RSTP/MSTP/ERPSv2, agrégation de liens
Prise en charge VLAN : 4K IEEE 802.1Q, QinQ, Double VLAN
QoS avec planification 802.1p/DSCP, WRR, SP
Sécurité renforcée : 802.1X, RADIUS, SSH, HTTPS, protection DDOS
Prend en charge IGMP Snooping, ACL, la mise en miroir des ports, Syslog, Cloud/MQTT
Boîtier en aluminium IP40 robuste avec installation sur rail DIN
Large plage de température de fonctionnement : -40°C à 80°C, MTBF > 200 000 heures
Entrée d'alimentation redondante 12–48 VCC avec protection contre les surcharges et l'inversion de polarité
Indices techniques
Ethernet
|
Normes :
|
|
IEEE802.3 10BASE-T
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3
|
|
pQoS IEEE802.1d Spanning Tree
|
|
Transfert
|
|
&FiltrageTaux :14 880 pps (10 Mbit/s) 148 800 pps (100 Mbit/s)
|
1 488 000 pps (1000 Mbit/s)
|
|
Mémoire tampon de paquets :
|
|
12 M bits
|
|
Type de traitement :
|
Stockage et transfert
|
|
Bande passante du fond de panier
|
110 Gbit/s
|
|
Longueur maximale des paquets :
|
9K octets Jumbo Frame
|
|
Taille de la table d'adresses :
|
8K
|
|
Adresses MAC
|
Interface Connecteur :
|
|
8
|
|
x RJ45
|
Protection : S485 :
|
|
1x RS485 (en option)
|
Interface série RS485 (en option) 4
|
|
x 1000Base-X
|
SFP USB -C :
|
|
1x USB-C (pour la gestion)
|
Interface série RS485 (en option) Interface physique
|
|
Borne à vis à 3 broches standard industriel
|
|
Type de données
|
1Ch RS485 bidirectionnel
|
|
Signaux RS-485
|
Données
|
|
+, Données-, GND
|
Distance de la ligne du port série (cuivre) 1000 mètres
|
|
Débit en bauds
|
0 ~ 800 kbit/s
|
|
Environne
|
mentale
|
|
Température de fonctionnement :-40 °C à 80 °C (-40 °F à 176 °F)
|
|
Température de stockage :
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
|
Humidité relative :
|
5 % à 95 % sans condensation
|
|
MTBF
|
> 200 000 heures
|
|
Électrique et mécanique
|
Puissance d'entrée :
|
|
12
|
|
~
|
48 VCC,Alimentation redondante (bornier à 6 broches)Fonctionnalités avancées de couche 2+ 8
|
|
W Max.
|
Protection :Surcharge de l'entrée d'alimentation :
|
|
Réinitialisation automatique
|
|
Inversion de polarité :
|
Présent
|
|
DI
|
P Commutateur
|
|
Commutateur DIP à 4 chiffresfonc
|
|
tionDIPFonction
|
Paramètres
|
SW 1
|
VLAN
|
|
ON - Activé
|
,
|
SW 3
|
Réservé
|
|
ON - Activé
|
OFF - Désactivé
|
SW 3
|
Réservé
|
|
ON - Réservé
|
OFF - Réservé
|
Indicateurs LED :
|
PWR
|
|
ON - Réservé
|
OFF - Réservé
|
Indicateurs LED :
|
PWR
|
|
État de l'alimentation
|
|
Ethernet (par port) :
|
Liaison/Activité
|
|
Fibre
|
:
|
|
Port Gigabit SFP : F9~F12Dimensions (L x P x H) :
|
149
|
|
x
|
114 mm50 mmPoids : 0.
|
|
55
|
KgBoîtier :Aluminium
|
|
Boîtier
|
Options de montage : Montage sur rail DIN
|
|
Fonctionnalités logicielles
|
Protocoles de redondance
|
|
Prise en charge STP/RSTP/MSTP/ERPSv2, agrégation de liens
|
|
Prise en charge du multicast
|
Prise en charge IGMP Snooping V1/V2/V3
|
|
,
|
prise en charge GMRP, GVMP, 802.1QFonctionnalités avancées de couche 2+Prise en charge IEEE 802.1Q 4K VLAN
|
|
,
|
prise en charge QINQ, Double VLAN,Fonctionnalités avancées de couche 2+SNTP
|
|
QOS
|
Redirection basée sur le flux
|
|
Limitation du débit basée sur le flux
|
Filtrage de paquets basé sur le flux
8*Files d'attente de sortie de chaque port mappage de priorité 802.1p/DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
ACL
ACL d'émission basé sur le port
|
|
ACL basé sur le port et le VLAN
|
Filtrage de paquets L2 à L4, correspondant aux 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, la destination IP, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et VLAN, etc.
Maintenance diagnostique
Prise en charge de la mise en miroir des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme relais unidirectionnel, RMON, TRAP
|
|
Sécurité
|
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
|
|
Prise en charge de DHCP Snooping, Option 82
|
,
accès de sécurité 802.1X,Fonctionnalités avancées de couche 2+ Prise en charge DDOS
,
filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, limitation de la vitesse des messages ARPFonctionnalités avancées de couche 2+ Gestion IPv4/IPv6
|
|
Route statique
|
Approbations réglementaires
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surtension)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
|
Informations de commande
|
|
Modèle
|
Description
|
ETH-IMC408M
|
Commutateur Ethernet industriel L2+ 8 ports 10/100/1000T + 4 ports 1000X SFP géré
|
|
Options SFP
|
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
|
► Le module SFP doit être acheté séparément.
|
Options de montage
|
|
► Support DIN-Rail par défaut installé
|
|
Options d'alimentation
|
► Alimentation sur rail DIN. Fil ouvert pour le bornier.
|
|
► L'alimentation doit être achetée séparément.
|

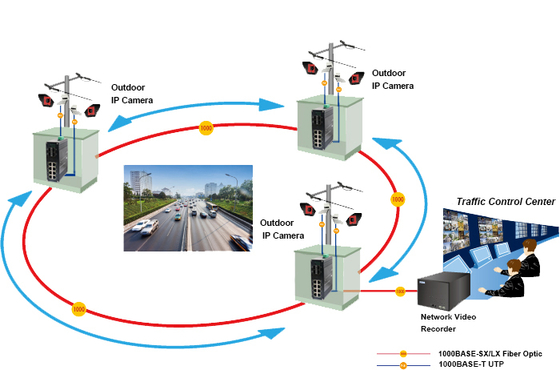

Application
|
|
|
