Commutateur Ethernet géré SFP industriel L2+ 16 ports Gigabit + 4
Résumé

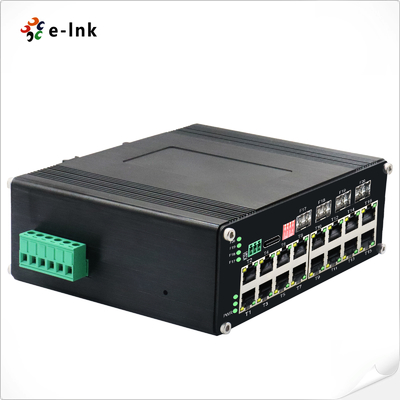

L'ETH-DIMC2416M est un commutateur Ethernet industriel géré par L2+ avec 16 Gigabit RJ45
Conçu pour des performances et une fiabilité élevées, il est doté d'un système de câblage de 4 ports et de 4 uplinks SFP Gigabit.
10K support Jumbo Frame, port de gestion USB-C, boîtier en aluminium IP40, rail DIN
Il est idéal pour l'intégration d'un appareil électronique et d'un appareil électronique, ainsi que pour une large température de fonctionnement de -40°C à 80°C.
les réseaux avec caméras IP, points d'accès sans fil et autres appareils industriels à travers le monde
environnements difficiles.
Caractéristiques
Les ports SFP 16×10/100/1000Base-T + 4×1000Base-X
Port USB-C pour une gestion facile, aucun accès RS232 requis
Prend en charge 10K Bytes Jumbo Frame pour la transmission de données volumineuses
Commutateur DIP pourGestion des réseaux VLAN et des anneaux
Largeur de bande de 110 Gbps, tampon de paquets de 12 Mbit, adresses MAC 8K
La mise à jour est effectuée par le système de gestion de l'information.
Multicast: IGMP Snooping V1/V2/V3, GMRP, GVMP, VLAN 4K, QinQ
QoS: redirection basée sur le flux, limitation du taux, filtrage des paquets, 8 files d'attente par port, SP/WRR
la planification
Sécurité: protection contre les orages de diffusion, SSH, HTTPS, AAA et RADIUS, détection DHCP,
802.1X, atténuation des attaques DDOS
La gestion est assurée par les services de gestion de réseau, y compris les services de gestion de réseau.
Diagnostique: port mirroring, Syslog, ping, RMON, piège
Casque en aluminium résistant IP40 avec monture DIN-Rail
Température de fonctionnement: -40°C à 80°C, MTBF > 200 000 heures
Indices techniques
|
Éthernet
|
|
Les normes:
|
Les données de base sont fournies par les autorités compétentes de l'UE.
|
|
Pour les appareils électroménagers, le nombre de points de contact doit être déterminé en fonction de l'échantillonnage.
|
|
Les données de base sont fournies par les autorités compétentes de l'UE.
|
|
Le nombre de points de contact doit être déterminé en tenant compte de l'importance des points de contact
|
|
Je veux dire, IEEE802.3p Qualité de service
|
|
IEEE802.1d Arbre de délimitation
|
|
En avant&FiltreurLe Le taux:
|
14Pour les appareils électroniques
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Mémoire tampon de paquets:
|
12 M bits
|
|
Type de traitement:
|
Réservation et transfert
|
|
Largeur de bande du plan arrière
|
110 Gbps
|
|
Longueur maximale du paquet:
|
10K bytes Jumbo Frame
|
|
Taille du tableau d'adresses:
|
8K Adresses MAC
|
|
Interface
|
|
Connecteur:
|
16 x RJ45
|
|
RS485:
|
1 x RS485 (facultatif)
|
|
Port optique:
|
4 x 1000X en base Le SFP
|
|
USB- C: Je suis désolé.
|
1 x USB-C (pour la gestion)
|
|
Interface série RS485 (facultatif)
|
|
Interface physique
|
Terminus à vis à trois broches de type industriel
|
|
Type de données
|
1Ch RS485 Bi-direction
|
|
Signal RS-485
|
Données+, Données-, GND
|
|
Distance entre les lignes de port en série (cuivre)
|
1000 mètres
|
|
Taux de baud
|
0 ~ 800 kbps
|
|
EnvironnementsNtal
|
|
Température de fonctionnement:
|
-40°C à 80°C (-40°F à 176°F)
|
|
Température de stockage:
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative:
|
5% à 95% non condensés
|
|
Résultats de l'enquête
|
> 200 000 heures
|
|
Électricité et mécanique
|
|
Puissance d'entrée:
|
12~48VDC, Puissance redondante (bloc terminal à 6 broches)
|
|
Consommation d'énergie:
|
8Je veux dire, W Max.
|
|
Protéger
|
|
Surcharge d'alimentation:
|
Réinitialisable automatiquement
|
|
Polarité inversée:
|
Présent
|
|
DIP Commutateur
|
|
Commutateur DIP à 4 chiffresfonctionLe gouvernement
|
DIP
|
Fonction
|
Paramètres
|
|
SW 1
|
VLAN
|
ON - Activé
|
OFF - handicapé
|
|
SW 2
|
Gestion de l'anneau
|
ON - Activé
|
OFF - handicapé
|
|
SW 3
|
Réservé
|
ON - Réservé
|
OFF - Réservé
|
|
SW 4
|
Réservé
|
ON - Réservé
|
OFF - Réservé
|
|
Indicateurs à LED:
|
|
- Je vous en prie.
|
État de la puissance
|
|
Ethernet (par port):
|
Lien/Activité
|
|
Les fibres:
|
Port SFP Gigabit: F17 à F20
|
|
Les dimensions (WxDxH) sont les suivantes:
|
155 x115 x85 mm
|
|
Poids:
|
1.2Le K.G
|
|
Le boîtier:
|
D'aluminium Le cas
|
|
Options de montage:
|
Montage DIN-Rail
|
|
Caractéristiques du logiciel
|
|
Protocoles de redondance
|
Prise en charge de la STP/RSTP/MSTP/ERPSv2, agrégation des liens
|
|
Prise en charge de la diffusion
|
Prise en charge de l'espionnage par l'IGMP V1/V2/V3,soutenir le PGMR, le PGMV,802.1Q
|
|
VLAN
|
Prise en charge du réseau VLAN 4K IEEE 802.1Q,une prise en charge de QINQ, double VLAN,
|
|
Gestion du temps
|
SNTP
|
|
Le QOS
|
Redirection basée sur le flux
Limitation du taux basée sur les flux
Filtrage des paquets basé sur le flux
8*Les files d'attente de sortie de chaque port 802.1p/DSCP
Diff-Serv QoS, marque de priorité ou remarque
Algoritme de planification des files d'attente (SP, WRR, SP+WRR)
|
|
LCA
|
ACL émettrice basée sur un port
ACL basé sur le port et le VLAN
Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets.
Fournir une ACL basée sur le MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
|
PoE Gestion
|
Limites de puissance totale de l'alimentation électrique PoE
Allocation de puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement du PoE
Planification de l'opération PoE
|
|
Maintenance diagnostique
|
Prise en charge du mirroring des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge de l'interface utilisateur CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme par relais à sens unique, RMON, TRAP
|
|
La sécurité.
|
Protection contre les orages de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de l'espionnage DHCP, option 82,802.1X accès de sécurité,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge des attaques DDOS,filtrage / liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation du port, limite de vitesse du message ARP
|
|
Caractéristiques avancées de la couche 2+
|
Gestion de l'IPv4/IPv6
Route statique
|
|
Autorisations réglementaires
|
|
La présente directive est obligatoire dans tous les États membres.
|
|
Pour les véhicules à moteur électrique
|
|
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
|
|
Pour l'utilisation de l'appareil de mesure
|
|
Pour les appareils à moteur:2010
|
|
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
|
|
Le nombre de points de contrôle doit être supérieur ou égal à:
|
|
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
|
|
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
Le montant de la garantie est calculé à partir du montant de la garantie.
|
Commutateur Ethernet géré SFP à 4 ports
|
|
Options sur les SFP
|
S'il vous plaît sélectionnez votre SFP sur notre SFP Options Page
|
|
Le module SFP doit être acheté séparément.
|
|
Options de montage
|
Le support DIN-Rail par défaut est installé
|
|
Options de puissance
|
- L'alimentation électrique DIN-Rail, fil ouvert pour le bloc terminal.
|
|
L'alimentation électrique doit être achetée séparément.
|
