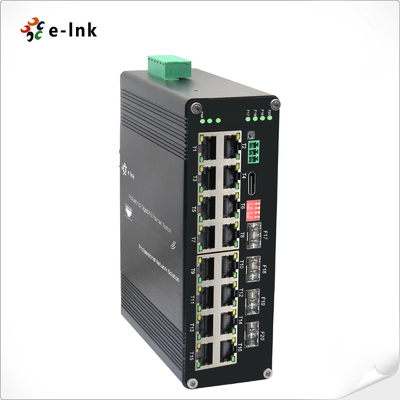

Switch géré industriel L2+ 16 ports 10/100/1000T 802.3at PoE + 4 SFP
Aperçu
L'ETH-DIMC2416MP est un switch Ethernet industriel géré L2+ avec 16 ports Gigabit RJ45
PoE et 4 liaisons montantes Gigabit SFP. Doté d'un budget PoE de 480W, d'une trame Jumbo de 10K
prise en charge, d'un port de gestion USB-C et d'un boîtier en aluminium IP40, il assure une intégration réseau fiable
pour les caméras IP, les points d'accès sans fil et autres appareils industriels. Le montage sur rail DIN et
une large plage de températures de fonctionnement (-40°C à 80°C) le rendent idéal pour les environnements difficiles.
Caractéristiques
16×10/100/1000Base-T PoE + 4×1000Base-X SFP
Conforme à la norme IEEE802.3af/at avec un budget PoE total de 480W
Commutateur DIP pourVLAN, gestion de l'anneau, réinitialisation PoE, réseau PoE de 250 m
Port USB-C pour une gestion facile, aucun accès RS232 nécessaire
Prise en charge des trames Jumbo de 10K octets pour la transmission de données volumineuses
Redondance : STP/RSTP/MSTP/ERPSv2, agrégation de liens
Multidiffusion : IGMP Snooping V1/V2/V3, GMRP, GVMP, 4K VLAN, QinQ
QoS : redirection basée sur le flux, limitation du débit, 8 files d'attente de sortie par port, planification SP/WRR
Sécurité : protection contre les tempêtes de diffusion, SSH, HTTPS, AAA & RADIUS, DHCP Snooping,
802.1X, atténuation DDOS
Gestion : CLI, Web, SNMPv1/v2/v3, Telnet, LLDP, serveur/client DHCP, Cloud/MQTT
Maintenance diagnostique : mise en miroir des ports, Syslog, Ping, RMON, TRAP
Boîtier en aluminium IP40 robuste, montage sur rail DIN, MTBF > 200 000 heures
Température de fonctionnement : -40°C à 80°C
Index techniques
|
Ethernet
|
|
Normes :
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Transfert&FiltrageTaux : 14 880pps (10Mbps)
|
148 800pps (100Mbps)
|
|
1 488 000pps (1000Mbps)
|
|
Mémoire tampon de paquets :
|
|
12M bits
|
Type de traitement :
|
|
Stockage et transfert
|
Bande passante du fond de panier
|
|
110 Gbit/s
|
Longueur maximale des paquets :
|
|
Trame Jumbo de 10K octets
|
Taille de la table d'adresses :
|
|
8K
|
Adresses MAC Interface
|
|
Connecteur :
|
|
16 x RJ45
|
R
|
|
S485 :1
|
x USB-C (pour la gestion) Port optique :
|
|
4
|
x 1000Base-X SFP USB
|
|
-C :1
|
x USB-C (pour la gestion) Interface série RS485 (Optionnel)
|
|
Interface physique
|
|
Borne à vis à 3 broches standard industriel
|
Type de données
|
|
1Ch RS485 bidirectionnel
|
Signaux RS-485
|
|
Data+, Data-, GND
|
Distance de la ligne du port série (cuivre)
|
|
1000 mètres
|
Débit en bauds
|
|
0 ~ 800kbps
|
PoE (Power over Ethernet)
|
|
Norme :
|
|
IEEE 802.3at Power over Ethernet Plus
|
IEEE 802.3af Power over Ethernet
|
|
P
|
|
Options SFPRJ45
|
Affectation des broches d'alimentation
|
|
4/5(+), 7/8(-)
|
Budget PoE :
|
|
Jusqu'à
|
480-watt PoE budgetEnvironne
|
|
mentTempérature de fonctionnement :
|
|
-40°C à 80°C (-40°F à 176°F)
|
Température de stockage :
|
|
-40°C à 85°C (-40°F à 185°F)
|
Humidité relative :
|
|
5 % à 95 % sans condensation
|
MTBF
|
|
> 200 000 heures
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
|
48
|
0W)VDC,Fonctionnalités avancées de couche 2+ Consommation d'énergie :
|
|
8
|
W Max.(PoE en utilisation<480W)Protection :
|
|
Surcharge de l'alimentation :
|
|
Réinitialisation automatique
|
Polarité inverse :
|
|
Présent
|
DI
|
|
P SwitchCommutateur DIP à 4 chiffres
|
|
fonctionDIPFonction
|
Paramètres
|
SW 1
|
VLAN
|
|
ON - Activé
|
,
|
Indicateurs LED :
|
PWR :
|
|
ON - Activé
|
OFF - Désactivé
|
Indicateurs LED :
|
PWR :
|
|
ON - Activé
|
OFF - Désactivé
|
Indicateurs LED :
|
PWR :
|
|
ON - Activé
|
OFF - Désactivé
|
Indicateurs LED :
|
PWR :
|
|
État de l'alimentation
|
|
Ethernet (par port) :
|
Liaison/Activité
|
|
PoE
|
:
|
|
État PoEDimensions (L x P x H) :
|
:
|
|
Port Gigabit SFP : F17~F20Dimensions (L x P x H) :
|
155
|
|
x
|
115 mm85 mmPoids : 1.2
|
|
Kg
|
Boîtier :Aluminium
|
|
Boîtier
|
Options de montage : Montage sur rail DIN
|
|
Fonctionnalités logicielles
|
Protocoles de redondance
|
|
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens
|
|
Prise en charge de la multidiffusion
|
Prise en charge d'IGMP Snooping V1/V2/V3
|
|
,
|
prise en charge de GMRP, GVMP, 802.1QFonctionnalités avancées de couche 2+Prise en charge de IEEE 802.1Q 4K VLAN
|
|
,
|
prise en charge de QINQ, Double VLAN,Fonctionnalités avancées de couche 2+SNTP
|
|
QOS
|
Redirection basée sur le flux
|
|
Limitation du débit basée sur le flux
|
Filtrage des paquets basé sur le flux
8*Files d'attente de sortie de chaque port 802.1p/Correspondance de priorité DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
ACL
ACL basé sur le port
|
|
ACL basé sur le port et le VLAN
|
Filtrage des paquets L2 à L4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
P
o
|
|
Options SFPLimite de puissance totale de l'alimentation PoEAllocation de puissance de sortie PoE
|
Configuration de la priorité de sortie PoE
État de fonctionnement PoE
Planification du fonctionnement PoE
Maintenance diagnostique
Prise en charge de la mise en miroir des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme relais à 1 voie, RMON, TRAP
|
|
Sécurité
|
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Prise en charge de DHCP Snooping, Option 82
|
,
accès de sécurité 802.1X,Fonctionnalités avancées de couche 2+Prise en charge de DDOS
,
filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, limitation de la vitesse des messages ARPFonctionnalités avancées de couche 2+Gestion IPv4/IPv6
|
|
Route statique
|
Approbations réglementaires
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surge)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
|
Informations de commande
|
|
Modèle
|
Description
|
ETH-DIMC2416M
|
P
|
|
Switch Ethernet géré industriel L2+ 16 ports 10/100/1000T 802.3at PoE + 4 ports 1000X SFPOptions SFP
|
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
|
► Le module SFP doit être acheté séparément.
|
Options de montage
|
|
► Support DIN-Rail par défaut installé
|
|
Options d'alimentation
|
► Alimentation sur rail DIN. Fil ouvert pour bornier.
|
|
► L'alimentation doit être achetée séparément.
|

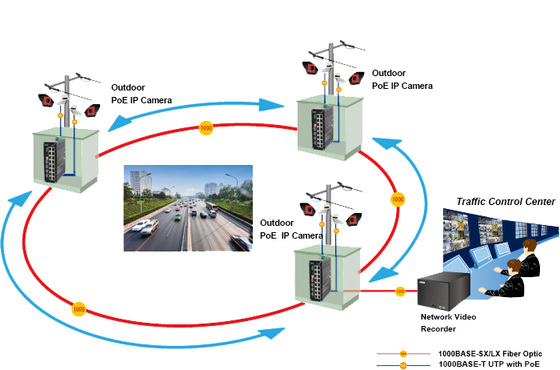

Application
|
|
|
