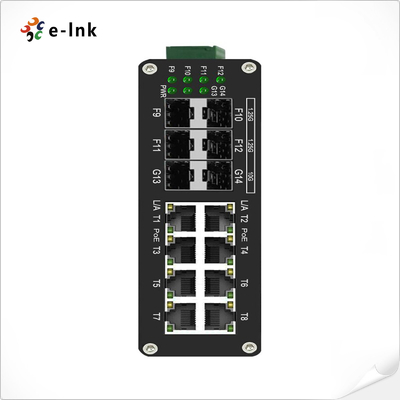

Commutateur géré L2+ 8 ports Gigabit PoE + 4 SFP + 2 SFP+ 10G industriels
Aperçu
Le Série ETH-IMC2408MP est un commutateur Ethernet géré L2+ robuste
conçu pour les réseaux industriels nécessitant à la fois des liaisons montantes à haut débit et une alimentation PoE fiable
. Il intègre STP/RSTP/MSTP/ERPSv2, sécurité ACL
, et 2× liaisons montantes SFP+ 10G
, permettant l'agrégation transparente de caméras IP, de points d'accès sans fil et de périphériques distants. Avec gestion USB-C
, les ingénieurs n'ont plus besoin d'anciennes consoles RS232, simplifiant le déploiement. Construit avec un STP/RSTP/MSTP/ERPSv2,
tolérance de fonctionnement de -40°C à sécurité ACL, et entrées d'alimentation 48–57VDC redondantes
, il assure un fonctionnement stable dans des environnements difficiles. Des fonctionnalités avancées telles que STP/RSTP/MSTP/ERPSv2
, sécurité ACL, et gestion PoE complète
en font un choix idéal pour les
applications critiques.
Fonctionnalités
8 × ports Gigabit 802.3at PoE (budget PoE de 240W, conforme à la norme IEEE802.3af/at)
4 × SFP 1G + 2 × liaisons montantes SFP+ 10G pour une connectivité fibre évolutive
Port USB-C pour la gestion – aucune console RS232 requise
Fonctions de commutateur DIP : VLAN à une touche, anneau, extension PoE de 250 m, réinitialisation PoE
Prise en charge des trames Jumbo jusqu'à 9 Ko
Gestion PoE : limite de puissance, allocation, planification, priorité de sortie
Protocoles L2+ avancés : STP/RSTP/MSTP/ERPSv2, IGMP Snooping, Q-in-Q VLAN
QoS et ACL pour la mise en forme du trafic et le filtrage de sécurité
Fiabilité de qualité industrielle : boîtier en aluminium IP40, sans ventilateur, MTBF > 200 000 heures
Fonctionnement à large plage de températures : -40 °C ~ +80 °C
Entrée 48–57 VCC redondante avec protection contre les surcharges/l'inversion de polarité
Certifications : CE, FCC, RoHS, normes CEM industrielles EN/CEI
|
Indices techniques
|
|
Ethernet
|
Normes :
|
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-XIEEE802.3a e
|
|
10GBase-RIEEE802.3 p
|
|
QoS
|
|
IEEE802.1d Spanning TreeTransmission & Filtrage Taux :
|
14 880 pps (10 Mbit/s)
|
|
148 800 pps (100 Mbit/s)
|
|
1 488 000 pps (1 000 Mbit/s)
|
|
1 488 000,000pps (10000 Mbit/s)
|
|
Mémoire tampon de paquets :
|
12 Mbits
|
|
Type de traitement :
|
Stockage et transfert
|
|
Bande passante du fond de panier
|
110 Gbit/s
|
|
Longueur maximale des paquets :
|
Trame Jumbo de 9 Ko
|
|
Taille de la table d'adresses :
|
8 K Adresses MAC
|
|
Interface
|
|
Connecteur :
|
8 x RJ45
|
|
RS485 :
|
1 x RS485 (en option)
|
|
Port optique :
|
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
|
USB-C :
|
1 x USB-C (pour la gestion)
|
|
Interface série RS485 (en option)
|
|
Interface physique
|
Borne à vis à 3 broches standard industriel
|
|
Type de données
|
1 canal RS485 bidirectionnel
|
|
Signaux RS-485
|
Data+, Data-, GND
|
|
Distance de la ligne du port série (cuivre)
|
1 000 mètres
|
|
Débit en bauds
|
0 ~ 800 kbit/s
|
|
PoE (Power over Ethernet)
|
|
Norme :
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port :
|
RJ45
|
|
Affectation des broches d'alimentation
|
4/5(+), 7/8(-)
|
|
Budget PoE :
|
Jusqu'à 240 watts de budget PoE
|
|
Environnement
|
|
Température de fonctionnement :
|
-40 °C à 80 °C (-40 °F à 176 °F)
|
|
Température de stockage :
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
|
Humidité relative :
|
5 % à 95 % sans condensation
|
|
MTBF
|
> 200 000 heures
|
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
48~57VCC, Alimentation redondante (bornier à 6 broches)
|
|
Consommation électrique :
|
8W max.(PoE en cours d'utilisation<240W)
|
|
Protection :
|
|
Surcharge de l'alimentation :
|
Réinitialisation automatique
|
|
Inversion de polarité :
|
Présent
|
|
DIP Commutateur
|
|
Commutateur DIP à 4 chiffres fonction
|
DIP
|
Fonction
|
Paramètres
|
|
SW 1
|
VLAN
|
ON - Activé
|
OFF - Désactivé
|
|
SW 2
|
Gestion d'anneau
|
ON - Activé
|
OFF - Désactivé
|
|
SW 3 (à mettre à niveau)
|
Réseau PoE de 250 m
|
ON - Activé
|
OFF - Désactivé
|
|
SW 4 (à mettre à niveau)
|
Réinitialisation PoE
|
ON - Activé
|
OFF - Désactivé
|
|
Indicateurs LED :
|
|
PWR :
|
État de l'alimentation
|
|
Ethernet (par port) :
|
Liaison/Activité
|
|
PoE (en option)
|
État PoE
|
|
Fibre:
|
Port Gigabit SFP : F9~F12
|
|
Port SFP+ 10G : F13, F14
|
|
Dimensions (L x P x H) :
|
149 x 114 x 50 mm
|
|
Poids :
|
0.55Kg
|
|
Boîtier :
|
Aluminium Boîtier
|
|
Options de montage :
|
Montage sur rail DIN
|
|
Fonctionnalités logicielles
|
|
Protocoles de redondance
|
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens
|
|
Prise en charge de la multidiffusion
|
Prise en charge d'IGMP Snooping V1/V2/V3,prise en charge de GMRP, GVMP, 802.1Q
|
|
VLAN
|
Prise en charge d'IEEE 802.1Q 4K VLAN,prise en charge de QINQ, Double VLAN,
|
|
Gestion du temps
|
SNTP
|
|
QOS
|
Redirection basée sur le flux
Limitation du débit basée sur le flux
Filtrage de paquets basé sur le flux
8*files d'attente de sortie de chaque port 802.1p/correspondance de priorité DSCP
QoS Diff-Serv, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
|
|
ACL
|
ACL basé sur le port
ACL basé sur le port et le VLAN
Filtrage de paquets L2 à L4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, la destination IP, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
|
PoGestion E
|
Limite de puissance totale de l'alimentation PoE
Allocation de puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement PoE
Planification du fonctionnement PoE
|
|
Maintenance diagnostique
|
Prise en charge de la mise en miroir des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme relais unidirectionnelle, RMON, TRAP
|
|
Sécurité
|
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de DHCP Snooping, Option 82,accès de sécurité 802.1X,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS,filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP
|
|
Fonctionnalités avancées de couche 2+
|
Gestion IPv4/IPv6
Route statique
|
|
Approbations réglementaires
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surtension)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande
|
Modèle
|
Description
|
|
ETH-IMC2408MP
|
Commutateur Ethernet géré industriel L2+ 8 ports 10/100/1000T 802.3at PoE + 4 ports SFP 1G + 2 ports SFP+ 10G
|
|
Options SFP
|
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
|
► Le module SFP doit être acheté séparément.
|
|
Options de montage
|
► Support DIN-Rail par défaut installé
|
|
Options d'alimentation
|
► Alimentation sur rail DIN. Fil ouvert pour le bornier.
|
|
► L'alimentation doit être achetée séparément.
|

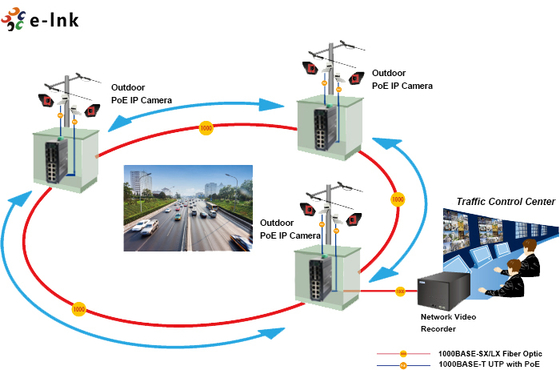

Application
