Commutateur Ethernet industriel géré Gigabit 16+2F
Aperçu du commutateur Ethernet industriel géré

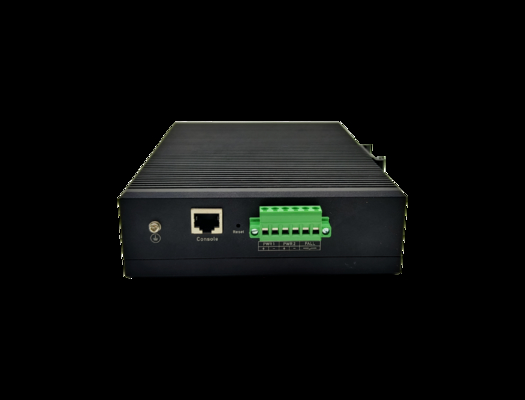

Le LNK-GY216M est un commutateur Ethernet industriel géré de couche 2+
entièrement Gigabit, doté de 16 ports Gigabit RJ45 + 2 liaisons montantes SFP, prenant tous en charge le transfert à la vitesse du fil.
Il offre une gestion L2+ avancée, notamment le routage statique IPv4, les politiques ACL/QoS, la segmentation VLAN,
et des mécanismes de sécurité robustes. Pour garantir une grande fiabilité du réseau, ce produit
prend en charge les protocoles STP/RSTP/MSTP (<50ms) et ERPS (<20ms) en anneau, assurant ainsi
une commutation rapide en cas de défaillance des liaisons.
La durabilité de qualité industrielle du produit est prouvée par sa protection contre les surtensions de 6KV,
son boîtier en aluminium classé IP40, ses doubles entrées d'alimentation CC et son refroidissement sans ventilateur, ce qui garantit
un MTBF de 35 ans dans des environnements difficiles (températures extrêmes, EMI et vibrations). Il est idéal
pour le transport intelligent, les réseaux électriques, l'exploitation minière, le pétrole/gaz et l'énergie verte, et permet des
réseaux stables et efficaces via la gestion Web/CLI/SNMP/Telnet.
Fonctionnalités du commutateur Ethernet industriel géré
- Deux ports optiques pour la transmission longue distance, prenant en charge la cascade et l'extension
en réseaux en anneau ou en chaîne pour une mise en réseau simplifiée.
- Transmission haut débit Gigabit complète avec des performances stables et à large bande passante ;
prend en charge le contrôle de la vitesse et du flux par port.
- avec une extension longue distance de 10M/250m, résolvant les limitations de communication par câble Ethernet
- Puce de commutation à large bande passante de qualité industrielle avec une capacité de fond de panier élevée
et une grande mémoire tampon de paquets pour réduire la congestion du réseau.
- Contrôle de flux full-duplex IEEE 802.3x pour une transmission fluide en haute définition,
à grand débit sans perte de paquets.
- Prend en charge l'apprentissage/la mise à jour automatique des adresses MAC et Auto MDI/MDI-X sur tous les ports
- Ports de service avec protection contre les surtensions de 6KV, ainsi qu'une protection contre les courts-circuits d'alimentation
et les surcharges pour une fiabilité accrue.
- Boîtier robuste en alliage d'aluminium avec une forte dissipation thermique, un blindage anti-interférence,
une résistance à la corrosion et une durabilité.
- Doubles entrées d'alimentation CC redondantes avec une large plage de tension (CC 12–57V) pour les applications industrielles
- Montage sur rail DIN, protection IP40 et large plage de températures de fonctionnement (-40℃ à +75℃)
pour un fonctionnement stable dans des environnements difficiles.
- Conception silencieuse, à faible consommation d'énergie et sans ventilateur pour une installation facile et une fiabilité à long terme
Indices techniques du commutateur Ethernet industriel géré
|
modèle
|
LNK-GY216M
|
|
Caractéristiques des ports
|
|
Port fixe
|
Port de liaison descendante
|
16 ports réseau RJ45 10/100/1000Base-T
|
|
Port de liaison montante
|
2 emplacements optiques SFP 100/1000M
|
|
Caractéristiques du port réseau
|
Ports 1-16 adaptatifs 10/100/1000M, full/half-duplex MDI/MDI-X adaptatif.
|
|
Transmission par paires torsadées
|
10BASE-T:Cat3,4,5 UTP (≤250 mètres)
100BASE-TX:Cat5 ou ultérieur UTP (≤100 mètres)
1000BASE-T:Cat5e ou ultérieur UTP (≤100 mètres)
|
|
Caractéristiques du port optique
|
Interface fibre optique Gigabit SFP, qui n'est pas équipée d'un module optique par défaut, doit être achetée séparément (module optique monomode/multimode, fibre unique/double fibre, LC/SC en option).
|
|
câble optique
|
Multimode : 850 nm 0 ~ 550 m, 50 µm/125 µm & 62,5 µm/125 µm.
Monomode : 1310 nm 0 ~ 40 km, 1550 nm 0 ~ 120 km. 9,5 µm/125 µm
|
|
Paramètres de la puce d'échange
|
|
Type de gestion du réseau
|
Gestion du réseau L2+
|
|
protocole réseau
|
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T
IEEE802.3u 100Base-TX
Contrôle de flux IEEE802.3x
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
Agrégation de ports IEEE 802.3ad avec LACP
Protocole Spanning Tree IEEE 802.1D
Protocole Rapid Spanning Tree IEEE 802.1w
Protocole Multiple Spanning Tree IEEE 802.1s
Classe de service IEEE 802.1p
Balise VLAN IEEE 802.1Q
Contrôle de réseau d'authentification de port IEEE 802.1x
IEEE 802.1ab LLDP
Alimentation DTE IEEE 802.3af via MDI
Alimentation DTE IEEE 802.3at via MDI
|
|
Mode de transfert
|
Stockage et transfert (vitesse de ligne complète)
|
|
CPU
|
500MHz
|
|
DRAM
|
1Gbits
|
|
FLASH
|
256Mbits
|
|
Bande passante du fond de panier
|
52 Gbit/s (sans blocage)
|
|
Taux de transfert de paquets @64 octets
|
26,78 Mpps
|
|
contrôle d'accès au support
|
8K
|
|
Cache de transfert de paquets
|
4Mbits
|
|
Trame géante
|
10 Koctets
|
|
Voyant lumineux
|
Indicateur d'alimentation : PWR (vert) ; Voyant de fonctionnement du système : SYS (vert) ; Indicateur réseau : Link/Act (vert) ; Indicateur de port lumineux : SFP (vert).
|
|
Commutateur de réinitialisation à une touche
|
1, appuyez et maintenez pendant 6 secondes pour relâcher et restaurer les paramètres d'usine.
|
|
MTBF
|
500 000 heures
|
|
Caractéristiques POE et alimentation
|
|
tension d'entrée
|
CC12-57V
|
|
Consommation d'énergie de l'ensemble de la machine
|
Consommation d'énergie en veille : < ＜15W； ; Consommation d'énergie à pleine charge : < ＜20W
|
|
Alimentation prise en charge
|
Par défaut, il n'est pas équipé d'une alimentation, il doit donc être acheté séparément. Il est recommandé de choisir CC24V/1A.
|
|
Paramètres de spécification physique
|
|
Mode de dissipation thermique
|
Dissipation thermique naturelle sans ventilateur
|
|
Température/humidité de fonctionnement
|
-40～+75 °C； 5 % ~ 90 % HR sans condensation.
|
|
Température/humidité de stockage
|
-40～+85 °C； 5 % ~ 95 % HR sans condensation.
|
|
Taille d'apparence (L*L*H)
|
195*145*48mm
|
|
Poids net/brut
|
＜1,5 kg / ＜1,8 kg
|
|
Mode d'installation
|
Installation sur bureau
|
|
Certification du produit et assurance qualité
|
|
Protection contre la foudre/niveau de protection
|
Protection contre la foudre des ports : 6 kV 8/20 US ; Degré de protection : IP40
|
|
Normes industrielles applicables
|
CEI 61000-4-2 (ESD) : décharge de contact de 8 kV, décharge d'air de ±15 kV.
CEI61000-4-3(RS) :10 V/m(80~1000 MHz)
CEI61000-4-4(EFT) : cordon d'alimentation : 4 kV ; Ligne de données : ±2 kV
CEI61000-4-5(Surtension) : cordon d'alimentation : cm 4 kV/DM 2 kV ; Ligne de données : ±4 kV
CEI61000-4-6 (conduction radiofréquence) : 10 V (150 kHz~80 MHz)
CEI61000-4-8 (champ magnétique de fréquence d'alimentation) : 100 A/m en continu ; 1000 A/m, 1 s à 3 s
CEI61000-4-9 (champ magnétique pulsé) : 1000 A/m
CEI61000-4-10 (oscillation amortie) : 30 A/m 1 MHz
CEI61000-4-12/18 (onde de choc) : CM 2,5 kV, DM 1 kV
CEI61000-4-16 (conduction en mode commun) : 30 V en continu ; 300 V, 1 s
FCC Partie 15/CISPR22(EN55022) :Classe A
CEI61000-6-2 (Norme industrielle générale)
|
|
propriétés mécaniques
|
CEI60068-2-6 (Anti-vibration)
CEI60068-2-27 (Résistance aux chocs)
CEI60068-2-32 (Chute libre)
|
|
Certification de sécurité
|
CE, FCC, RoHS, CCC
|
|
Période de garantie
|
5 ans
|
|
Caractéristiques de gestion des logiciels
|
|
port
|
Prise en charge du contrôle de flux IEEE802.3x (full duplex) et du contrôle de flux par pression arrière half duplex.
Prise en charge du mode et du débit de port forcé
Prise en charge de la suppression des tempêtes de diffusion et des tempêtes de port
Prise en charge de la limitation de vitesse du trafic de port, la granularité est d'au moins 16 Kbit/s et d'au plus 1 Gbit/s.
Prise en charge de l'intervalle de flux en temps réel du port.
Prise en charge du contrôle de la taille des trames Jumbo, qui peut prendre en charge jusqu'à 16 K paquets.
Prise en charge de la fonction de diagnostic numérique DDMI du port optique
|
|
Routage IP
|
Prise en charge de la fonction de gestion du réseau L2+,
Prise en charge de l'itinéraire statique/par défaut IPV4 avec un maximum de 128 entrées.
Prise en charge du protocole ARP avec un maximum de 1024 entrées.
|
|
VLAN
|
Prise en charge des VLAN basés sur les ports (4K), VLAN IEEE802.1q.
Prise en charge des VLAN basés sur les protocoles
Prise en charge de trois types de configurations de ports : Access, Trunk et Hybrid.
|
|
tronc
|
Prise en charge de l'agrégation statique et de l'agrégation dynamique (LACP)
Prend en charge jusqu'à 8 groupes d'agrégation, et chaque groupe d'agrégation prend en charge jusqu'à 8 ports.
|
|
Fonction réseau en anneau
|
Prise en charge de la fonction de protection de boucle
Prise en charge du protocole Spanning Tree STP/RSTP/MSTP.
Prise en charge du réseau en anneau ERPS (configuration en anneau unique, multi-anneaux, en anneau sécant et en anneau tangent), et le temps d'auto-guérison du réseau en anneau est inférieur à 20 ms.
|
|
multidiffusion
|
Prise en charge d'IGMP Snooping v1/v2/v3, et prise en charge de jusqu'à 1024 groupes de multidiffusion.
|
|
image miroir
|
Prend en charge la mise en miroir du trafic bidirectionnel des ports de base.
|
|
QoS
|
Avec la priorité basée sur l'extrémité, 802.1P et DSCP/ToS, chaque port prend en charge 8 files d'attente de sortie.
Prend en charge quatre modes de planification de priorité : Equ, SP, WRR et SP+WRR.
Prise en charge de la marque/remarque de priorité
Prise en charge de la limitation de vitesse basée sur le flux, du filtrage et de la redirection des paquets.
|
|
ACL
|
Prise en charge de la fonction de filtrage de paquets L2 ~ L4, peut correspondre aux 80 premiers octets du message, et fournir des ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP, VLAN, etc.
Prise en charge de la distribution ACL basée sur le port et le VLAN.
|
|
Caractéristiques de sécurité
|
Prise en charge de la gestion hiérarchique des utilisateurs et de la protection par mot de passe.
Prise en charge de l'authentification IEEE802.1X basée sur les ports.
Prise en charge de l'authentification AAA&RADIUS et TACACS+.
Prise en charge de la limite du nombre d'apprentissage des adresses MAC
Prise en charge du trou noir d'adresse MAC et de la liaison d'adresse
Prise en charge de SSH 2.0 pour fournir un canal crypté sécurisé aux utilisateurs pour se connecter.
Prise en charge de l'isolation des ports
Prise en charge de la fonction de limitation de vitesse des messages ARP
Prise en charge de la protection de l'adresse source IP
Prise en charge de la fonction de détection d'intrusion ARP
Prise en charge de la protection anti-DoS
Prise en charge de la suppression des messages de diffusion de port
Prise en charge du mécanisme de sauvegarde/restauration des données de l'hôte
Fonction de liaison quaternaire d'IP+MAC+VLAN+ port
|
|
DHCP
|
Prise en charge de DHCP Serve
Prise en charge de DHCP Client
Prise en charge de DHCP Snooping v1/v2/v3.
|
|
Gestion et maintenance
|
Prise en charge de la gestion Web, de la ligne de commande CLI (Console, Telnet), SNMP(V1/V2c/V3) et d'autres gestions et maintenances diversifiées ; prise en charge de la gestion WEB (prise en charge de HTTP/HTTPS).
Prise en charge de la gestion du téléchargement/téléchargement de fichiers HTTP et TFTP.
Les groupes RMON 1, 2, 3 et 9 sont pris en charge.
Prise en charge de la restauration des paramètres d'usine avec une seule touche.
Prise en charge de l'horloge NTP et de l'horloge locale.
Prise en charge des journaux locaux et des journaux système (SYSLOG)
Prise en charge de la détection Ping
Prise en charge de la vérification de l'état du câble
Prise en charge de l'affichage de l'état d'utilisation en temps réel du processeur
Prise en charge du protocole de découverte de couche de liaison LLDP
Prise en charge de la gestion unifiée du cluster de la plateforme NMS (LLDP+SNMP)
|
|
Configuration système requise
|
Navigateur Web : Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur.
Câbles Ethernet de catégorie 5 et supérieure ;
Adaptateur réseau TCP/IP et système d'exploitation (tel que Microsoft Windows, Linux ou Mac OS).
|
|
Modèle
|
Description
|
Alimentation prise en charge suggérée
|
|
LNK-GY216M
|
Type de gestion du réseau L2+ 16 ports réseau 10/100/1000M + 2 emplacements de ports optiques SFP de liaison montante Gigabit, commutateurs Ethernet industriels, prise en charge de la double entrée d'alimentation CC redondante (connexion de borne Phoenix) et prise en charge de l'installation sur rail.
|
CC24V/1A
|
|
Remarque : L'alimentation et le module optique SFP ne sont pas assortis par défaut. Si vous devez les assortir, veuillez contacter votre revendeur ou votre responsable commercial.
|
