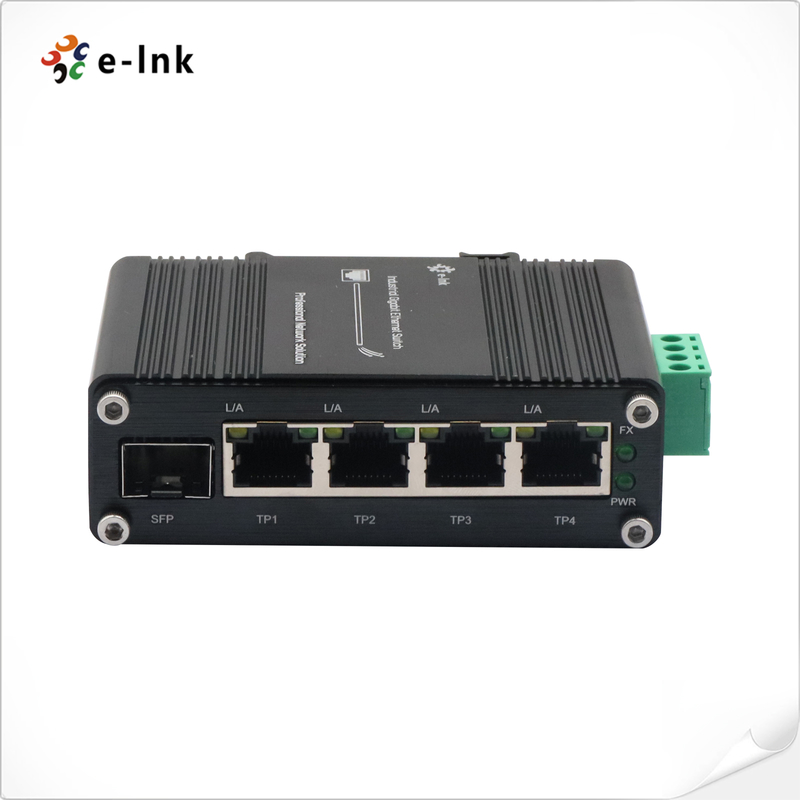

Mini Switch Ethernet Gigabit Industriel 4 ports + 1 SFP -40~80°C
Aperçu
La série LNK-IMC104G-SFP est un mini switch Ethernet Gigabit industriel robuste comprenant
quatre ports RJ45 10/100/1000BASE-T et un emplacement SFP double vitesse 100/1000BASE-X. Avec
une large plage d'entrée de 12~48VDC, un boîtier métallique classé IP40 et une température de fonctionnement étendue de -40°C à +80°C,
il offre des performances fiables dans les environnements industriels difficiles.
Compact et facile à installer via rail DIN ou montage mural, ce switch non géré est une
solution économique et robuste pour la mise en réseau industrielle, y compris la surveillance, l'automatisation,
et les applications de communication à distance.
Caractéristiques
4 × ports RJ45 10/100/1000BASE-T avec auto MDI/MDI-X
1 × emplacement SFP 100/1000BASE-X avec détection automatique
Entrée d'alimentation 12~48VDC à large plage avec faible consommation d'énergie (<6W)
Commutation store-and-forward avec une bande passante de fond de panier de 20 Gbit/s
Prend en charge le contrôle de flux IEEE 802.3x et l'Ethernet économe en énergie IEEE 802.3az
Boîtier en aluminium IP40, résistant à la poussière et aux vibrations
Options d'installation flexibles sur rail DIN et montage mural
Température de fonctionnement étendue : -40°C à +80°C
MTBF > 200 000 heures assurant une stabilité à long terme
Index techniques
|
Ethernet
|
|
Normes :
|
Ethernet IEEE 802.3
|
|
Fast Ethernet IEEE 802.3u
|
|
Gigabit Ethernet IEEE 802.3ab
|
|
Contrôle de flux duplex intégral IEEE 802.3x
|
|
Ethernet économe en énergie IEEE 802.3az (EEE)
|
|
Transfert & FiltrageTaux : 14 880 pps (10 Mbit/s)
|
148 800 pps (100 Mbit/s)
|
|
1 488 000 pps (1 000 Mbit/s)
|
|
Tampon de paquets :
|
|
1 Mbits
|
Longueur des paquets :
|
|
10 Koctets
|
Table d'adresses MAC :
|
|
8K
|
Matrice de commutation :
|
|
10 Gbit/s/sans blocage
|
Propriété d'échange
|
|
Bande passante du fond de panier : 20 Gbit/s ;
|
Taux de transfert de paquets : 14,88 Mpps
Connecteur :
|
|
4 x RJ45
|
Interface
|
|
Connecteur :
|
|
4 x RJ45
|
Port optique :
|
|
1 x SFP 1000Base-X
|
ou 100Base-FX (détection automatique)Environnement
|
|
Température de fonctionnement :
|
|
-40°C à 80°C (-40°F à 176°F)
|
Température de stockage :
|
|
-40°C à 85°C (-40°F à 185°F)
|
Humidité relative :
|
|
5 % à 95 % sans condensation
|
MTBF
|
|
> 200 000 heures
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
|
12~48
|
VDC(Bornier) Consommation d'énergie :
|
|
<
|
6WSurcharge d'entrée d'alimentation :
|
|
Réarmement automatique
|
Polarité inverse :
|
|
Présent
|

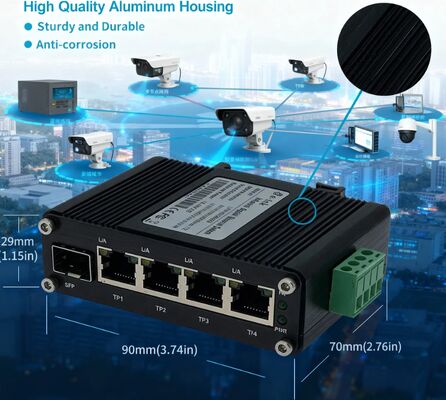

Dimensions (LxlxH) :
|
|
95
|
x 7 0x 29mPoids :Poids :
|
|
0.
|
25KgBoîtier :
|
|
Boîtier en aluminium
|
Options de montage :
|
|
Rail DIN / Montage mural
|
Indicateurs LED :
|
|
P
|
|
WR:Liaison/Activité
|
L/A
|
|
:Liaison/Activité
|
SPD
|
|
Débit de données
|
Homologations réglementaires
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN550
|
|
32:2017CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surtension)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
|
Informations de commande
|
Modèle
|
Description
|
LNK-IMC104G-SFP
|
|
Mini switch Ethernet Gigabit 4 ports 10/100/1000T + 1 port SFP 100/1000X
|
Options SFP
|
|
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
(SFP industriel) .► Le module SFP doit être acheté séparément.
|
|
Options de montage
|
|
► Support de rail DIN par défaut installé ; Support de montage mural inclus.
|
Options d'alimentation
|
|
► L'alimentation doit être achetée séparément
|

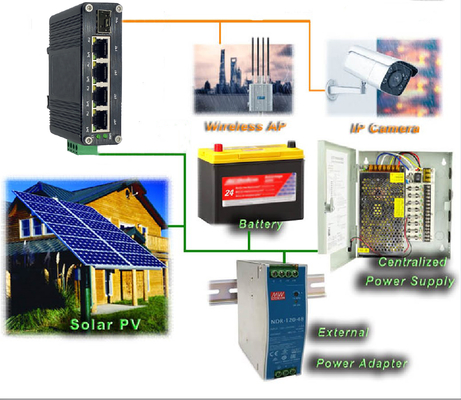

Application
|
