Commutateur mini industriel à 2 ports Gigabit cuivre + à 2 ports fibre Ethernet -40 ~ 75 °C
Résumé

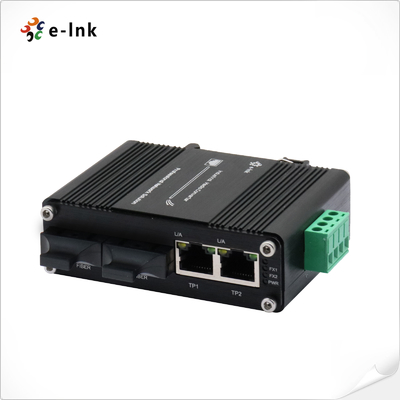

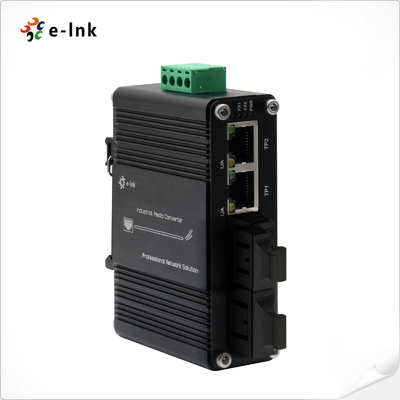

La série LNK-IMC202G est un commutateur Ethernet industriel compact et robuste
10/100/1000BASE-T ports RJ45 et deux ports de fibre 1000Base-X prenant en charge SFP/SC/ST/FC
Conçu pour des environnements difficiles, il prend en charge le passage de défaut de liaison, plein/mi-duplex
avec une commande automatique, des images jumbo de 9K et une entrée de puissance de 12 à 48 VDC redondante.
installation murale, boîtier en aluminium IP40 et fonctionnement prolongé de -40°C à +75°C

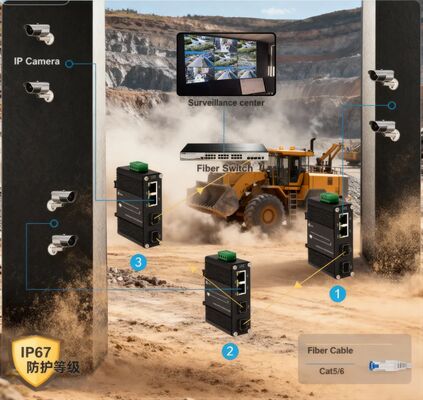

Il fournit un réseau fiable à haute vitesse pour l'automatisation industrielle, la surveillance,
et les applications de communication à distance.
Caractéristiques
2 × 10/100/1000BASE-T ports RJ45 avec MDI/MDI-X automatique
Ports de fibre de base X 2 × 1000, compatibles avec les modules SFP/SC/ST/FC
Prise en charge du passage par défaut de liaison (LFP)
Autonomie de négociation complète ou semi-duplex
Prise en charge de 9K Bytes Jumbo Frame

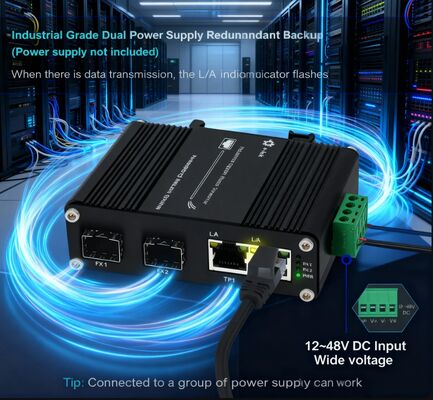

Entrée de puissance de 12 à 48 VDC redondante
Casque en aluminium résistant IP40

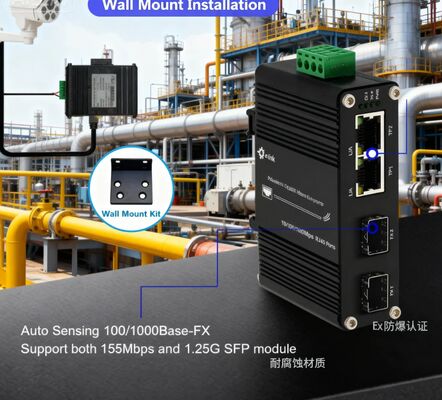

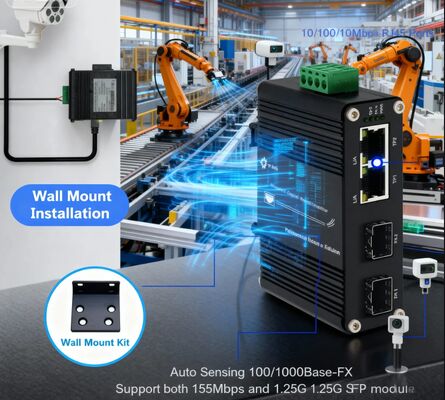

Installation DIN-Rail et à paroi
Température de fonctionnement: -40°C à +75°C
Conception compacte: 95 × 70 × 30 mm; Poids: 0,25 kg
MTBF > 200 000 heures pour une fiabilité à long terme
Indices techniques
|
Éthernet
|
|
Les normes:
|
IEEE802.3 10Base-T
|
|
Je veux dire, IEEE802.3Vous 100Base-TX/FX
|
|
Pour les appareils électroniques
|
|
Pour les appareils électroniques1000 Base X
|
|
Type de traitement:
|
- Dans le magasin.En avant
|
|
Taux de filtrage vers l'avant:
|
14,880pps (10 Mbps)
|
|
148,800 pps (100 Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Mémoire tampon de paquets:
|
1 Mbit
|
|
Je suis désolé. Longueur du paquet:
|
9K bytes
|
|
Taille de la table des adresses
|
Adresses MAC 2K
|
|
Interface
|
|
Connecteur:
|
2x RJ45
|
|
Port optique:
|
2 x SFP/SC/ST/FC 1000 Base X
|
|
Électricité et mécanique
|
|
Puissance d'entrée:
|
12 ~48VDC,4- bloc de borne
|
|
Consommation d'énergie:
|
5Je veux dire, W Max.
|
|
Indicateurs à LED:
|
|
PWR:
|
État de la puissance
|
|
RJ45:
|
LINK/Activité
|
|
Pour les pièces en plastique:
|
LEncrée
|
|
Généraux
|
|
Les dimensions (WxDxH) sont les suivantes:
|
95 x70 x30 mm
|
|
Poids:
|
0.25kg
|
|
Le boîtier:
|
D'aluminium Le cas
|
|
Options de montage:
|
DIN-rail / monture murale
|
|
Environnemental
|
|
Température de fonctionnement:
|
-40°C à75°C (-40°F à 167°F)
|
|
Température de stockage:
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative:
|
5% à 95% non condensés
|
|
Résultats de l'enquête
|
> 200 000 heures
|
|
Autorisations réglementaires
|
|
Les produits de base doivent être conformes à la norme ISO 9001, CE, FCC, RoHS.
|
|
REM:
Pour les véhicules à moteur électrique
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
Pour l'utilisation de l'appareil de mesure
Pour les appareils à moteur: 2010
|
|
Le SME:
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
Le nombre de points de contrôle doit être supérieur ou égal à:
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
LNK-IMC202G Série
|
Produits industriels 2 ports 10/1001000BASE-TX à2x1000La base- Une X. Le SFP/SC/ST/FC ÉthernetCommutateur
|
|
Options sur les SFP
|
S'il vous plaît sélectionnez votre SFP sur notre SFP Options Page (FPD industriel).
|
|
Le module SFP doit être acheté séparément.
|
|
Options de montage
|
► Default DIN-Rail Bracket installed, Wall Mount Bracket is included.
|
|
Options de puissance
|
Je ne sais pas.24- Je ne sais pas.1Une24L'alimentation électrique VDC, fil ouvert pour le bloc terminal
|
|
L'alimentation électrique doit être achetée séparément.
|
