Produits industriels6- le port10/100Base-T +3Commutateur Ethernet à port 100BASE-FX

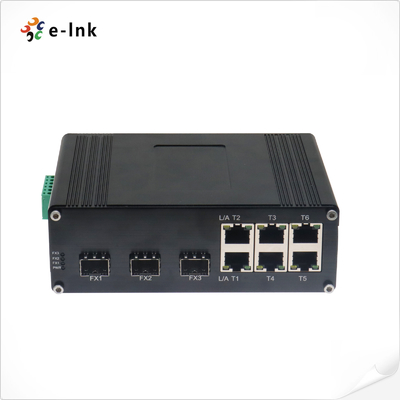

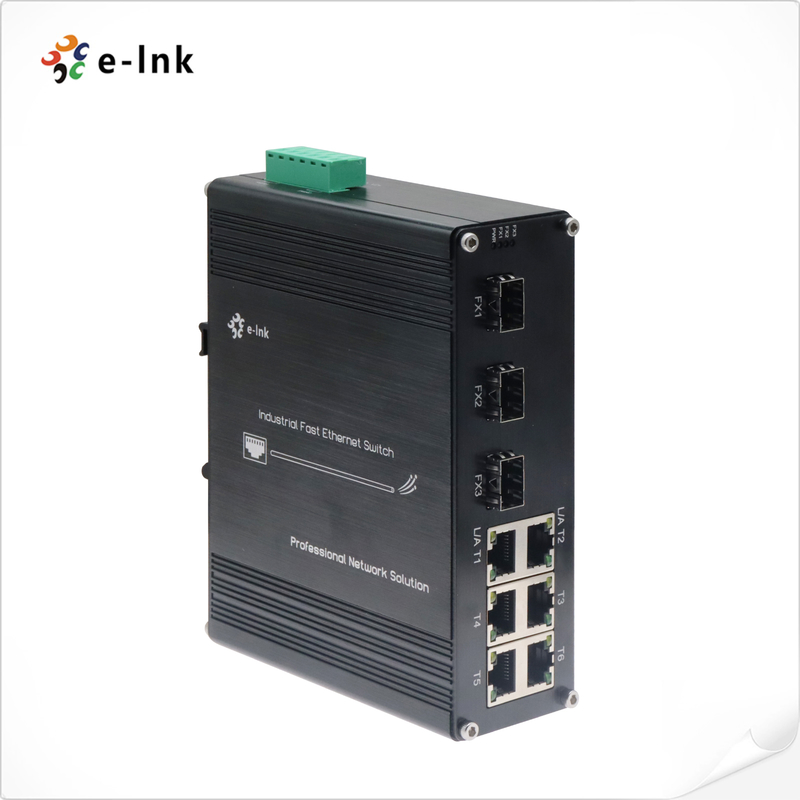

Vue d'ensemble du commutateur Ethernet industriel
LeLNK-IMC306La série est un commutateur Ethernet industriel robuste à 9 ports, conçu
Pour une transmission fiable des données dans des environnements difficiles.10/100Porte RJ45 en cuivre TX de base
avec négociation automatique et MDI/MDI-X automatique, plus 3xPorts à fibre optique 100Base-FX
pour une connectivité polyvalente en mode unique ou en mode multiple.
Conçu pour une durabilité opérationnelle, ce commutateur durci est la solution idéale pour prolonger la durée de vie de l'appareil
Il connecte de façon transparente des équipements essentiels tels que
Caméras IP,points d'accès sans fil, etsystèmes de contrôle industrielsentre des lieux éloignés,
assurer la stabilité du réseau dans des applications exigeantes telles que la surveillance extérieure, l'automatisation des usines,
et des systèmes de transport intelligents.
Caractéristiques du commutateur Ethernet industriel
- 6 × 10/100 ports Base-TX + 3 × 100 ports Base-FXpour la connectivité Ethernet et fibre flexible
- Ports RJ45 de 10/100 Mbpsavec support Full/Half-duplex, Auto-négociation et Auto MDI/MDIX
- Options de fibres multiples: Interfaces SFP, SC, FC ou ST disponibles
- Transmission fiable des donnéesd'une largeur n'excédant pas 10 mm,
- Efficacité énergétiqueConception conforme à la norme IEEE 802.3az (EEE)
- Entrées de puissance redondantespour une fiabilité accrue du système
- Montage du rail DINpour une installation industrielle facile et sûre
- Température de fonctionnement largeune plage de -40°C à 80°C (-40°F à 176°F) pour les environnements difficiles
Indices techniques des commutateurs Ethernet industriels
|
Éthernet
|
|
Les normes:
|
Les données de base sont fournies par les autorités compétentes de l'UE.
|
|
Pour les appareils électroménagers, le nombre de points de contact doit être déterminé en fonction de l'échantillonnage.
|
|
Énergie de l'émetteur
|
|
IEEE802.3x Contrôle du débit
|
|
En avant&FiltreurLe Le taux:
|
14Pour les appareils électroniques
|
|
148,800pps (100Mbps)
|
|
Mémoire tampon de paquets:
|
512K bits
|
|
Type de traitement:
|
Réservation et transfert
|
|
Taille du tableau d'adresses:
|
1024 Adresses MAC
|
|
Interface
|
|
Connecteur:
|
6 x RJ45
|
|
Port optique:
|
3 x 100 base-FX (SFP, SC, FC, ST optionnellement)
|
|
Port Ethernet
|
RJ45 Port 1 ~ Port6
|
|
Environnemental
|
|
Température de fonctionnement:
|
-40°C à 80°C (-40°F à 176°F)
|
|
Température de stockage:
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative:
|
5% à 95% non condensés
|
|
Résultats de l'enquête
|
> 200 000 heures
|
|
Électricité et mécanique
|
|
Puissance d'entrée:
|
12 à 48VDC, Puissance redondante (bloc terminal à 6 broches)
|
|
Consommation d'énergie:
|
5Je veux dire, W Max.
|
|
Protéger
|
|
Surcharge d'alimentation:
|
Réinitialisable automatiquement
|
|
Polarité inversée:
|
Présent
|
|
Indicateurs à LED:
|
|
Le pouvoir:
|
PWR Le statut
|
|
Ethernet (par port):
|
Lien/Activité
|
|
Les fibres:
|
Le montant de la garantie est calculé en fonction de l'indicateur de risque.
|
|
Les dimensions (WxDxH) sont les suivantes:
|
150 x 115 x 50 mm
|
|
Poids:
|
0.6Poids de la pâte
|
|
Le boîtier:
|
Casse en aluminium
|
|
Options de montage:
|
DIN-Rail
|
|
Autorisations réglementaires
|
|
Résistance à la corrosion
|
|
Pour les véhicules à moteur électrique
|
|
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
|
|
Pour l'utilisation de l'appareil de mesure
|
|
Pour les appareils à moteur:2010
|
|
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
|
|
Le nombre de points de contrôle doit être supérieur ou égal à:
|
|
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
|
|
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).
|
Informations relatives à la commande des commutateurs Ethernet industriels
|
Modèle
|
Définition
|
|
Le LNK...Résultats de l'enquête
|
Produits industriels Commutateur Ethernet: 6 ports 10/100Base-TX+ 3 ports 100BASE-FX Fibre, multimode, double fibre, SC, 2 km
|
|
LNK-IMC306-20 est une marque
|
Produits industriels Commutateur Ethernet: 6 ports 10/100Base-TX+ 3 ports 100BASE-FX Fibre, mode unique, double fibre, SC, 20 km
|
|
LNK-IMC306S-20 est une marque de véhicule.
|
Produits industriels Commutateur Ethernet: 6 ports 10/100Base-TX+ 3 ports 100BASE-FX Fibre, mode unique, fibre unique, SC, 20 km
|
|
LNK-IMC306F-20 est une marque de véhicule.
|
Produits industriels Commutateur Ethernet: 6 ports 10/100Base-TX + 3 ports 100BASE-FX Les fibres, à l'unique Mode, fibre unique, FC, 20 km
|
|
LNK-IMC306-SFP est un appareil électronique.
|
Produits industriels6- le port 10/100BASE-T +3- Le port 100Commutateur Ethernet SFP de base
|
|
Options sur les SFP
|
S'il vous plaît sélectionnez votre SFP sur notre SFP Options Page
|
|
Le module SFP doit être acheté séparément.
|
|
Options de montage
|
► Default DIN-Rail Bracket installed.
|
|
Options de puissance
|
Je ne sais pas.24- Je ne sais pas.1Une2L'alimentation électrique DIN-Rail 4VDC, fil ouvert pour le bloc terminal.
|
|
L'alimentation électrique doit être achetée séparément.
|
