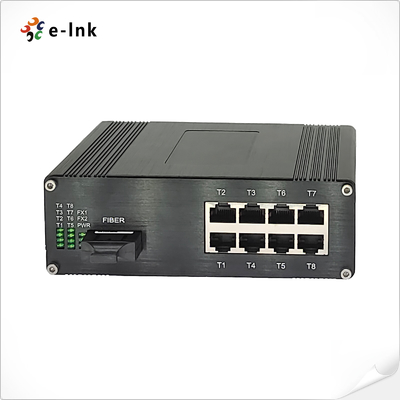

Commutateur Ethernet Gigabit industriel à 8 ports + 1 port fibre 1000Base-X -40~80°C
Aperçu
Le Base-TX est un commutateur Ethernet industriel
8 ports 10/100/1000Base-T + 1 port 1000Base-X
conçu pour les réseaux hautes performances dans les environnements exigeants.
Avec la prise en charge de la liaison montante fibre Gigabit, des entrées d'alimentation redondantes 12~58VDC et une large plage de température de fonctionnement de -40°C
à 80°C, ce commutateur assure une transmission de données fiable pour les
applications critiques. Son boîtier compact en aluminium, ses options de montage sur rail DIN et mural, et sa conformité aux normes CEM industrielles en font un excellent choix pour la surveillance
IP, l'automatisation industrielle et la connectivité à distance
.
Caractéristiques
8× port Gigabit RJ45 + 1× port fibre 1000Base-X (SFP/SC/FC/ST en option)
Prend en charge l'auto MDI/MDIX, l'auto-négociation, le duplex intégral/semi-duplex
Prise en charge des trames Jumbo jusqu'à 9K octets pour la transmission de données volumineuses
Commutation haute performance : mémoire tampon de 2,75 M, table MAC de 4 K
Entrées d'alimentation 12~58VDC redondantes avec protection contre les surcharges et l'inversion de polarité
Large plage de température de fonctionnement : -40°C à 80°C, MTBF > 200 000 heures
Faible consommation d'énergie : max. 5 W
Ethernet écoénergétique (EEE) et contrôle de flux IEEE 802.3x
Boîtier en aluminium de qualité industrielle avec installation sur rail DIN et montage mural
Conformité CEM et sécurité : EN55022, EN55024, série IEC 61000-4
|
Indices techniques
|
|
Ethernet
|
Normes :
|
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-XContrôle de fluxIEEE 802.3az Ethernet écoénergétique (EEE)Taux de transfert
|
|
&
|
|
Filtrage :14 880 pps (10 Mbit/s)148 800 pps (100 Mbit/s)1 488 000 pps (1000 Mbit/s) Mémoire tampon de paquets :
|
2,75
|
|
M bits
|
|
Type de traitement :
|
|
Stockage et transfert
|
Longueur maximale des paquets :Trame Jumbo de 9 K octets
|
|
Taille de la table d'adresses :
|
4 K
|
|
Adresses MAC
|
Interface
|
|
Connecteur :
|
8 x RJ45
|
|
Port optique :
|
|
1
|
BASE SFP Ethernet Switch (SFP, SC, FC, ST en option)
|
|
Environnement
|
Application -40°C à 80°C (-40°F à 176°F) Température de stockage :
|
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative :
|
5 % à 95 % sans condensation
|
|
MTBF
|
> 200 000 heures
|
|
Électrique et mécanique
|
Puissance d'entrée :
|
|
12~58
|
VDC
|
|
,
|
|
Alimentation redondante (bornier à 6 broches)
|
Consommation électrique :W max. Protection :
|
|
Surcharge de l'alimentation :
|
Réinitialisation automatiqueInversion de polarité :
|
|
Présent
|
|
Indicateurs LED :
|
Alimentation :
|
|
État de l'alimentation 1, de l'alimentation 2
|
Ethernet (par port) :
|
|
Liaison/Activité
|
|
Fibre
|
:
|
|
FX1
|
Dimensions (L x P x H) :
|
|
150x
|
115
|
|
x
|
50 0,6Poids : 0,6Kg Boîtier :
|
|
Boîtier en aluminium
|
Options de montage :Rail DIN / Montage muralHomologations réglementaires
|
|
ISO9001
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surtension)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
|
Informations de commande
|
|
Modèle
|
|
Description
|
|
LNK-IMC108G
|
|
Industriel
|
Commutateur Ethernet : 8 ports 10/
|
10
|
0/1000
|
|
Base-TX
|
+ 1 port 1000Base-XFibre, monomode, fibre unique, FC, 20 KMLNK-IMC108G-SFPIndustriel8-port 10/100Commutateur Ethernet : 8 ports 10/100/1000
|
|
Base-TX
|
+ 1 port 1000Base-XFibre, monomode, fibre unique, FC, 20 KMLNK-IMC108G-SFPIndustriel8-port 10/1000/1000
|
|
Base-TX
|
+ 1 port 1000Base-XFibre, monomode, fibre unique, FC, 20 KMLNK-IMC108G-SFPIndustriel8-port 10/1000/1000
|
|
Base-TX
|
+ 1 port 1000Base-XFibre, monomode, fibre unique, FC, 20 KMLNK-IMC108G-SFPIndustriel8-port 10/100/1000 BASE-T
|
|
+ 1-port 100
|
0BASE SFP Ethernet SwitchOptions SFP► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP► Le module SFP doit être acheté séparément. Options de montage► Support de rail DIN par défaut installé ; le support de montage mural est inclus.Options d'alimentation
|
|
►
|
24
|
|
W/
|
|
1
|
A
|
|
24
|
VDC► L'alimentation doit être achetée séparément.Application
|
|
|
