Commutateur Ethernet industriel 8 ports 10/100/1000T 802.3bt PoE + 2 ports 1000Base-Commutateur Ethernet 1000BASE-X
Aperçu du commutateur Ethernet industriel

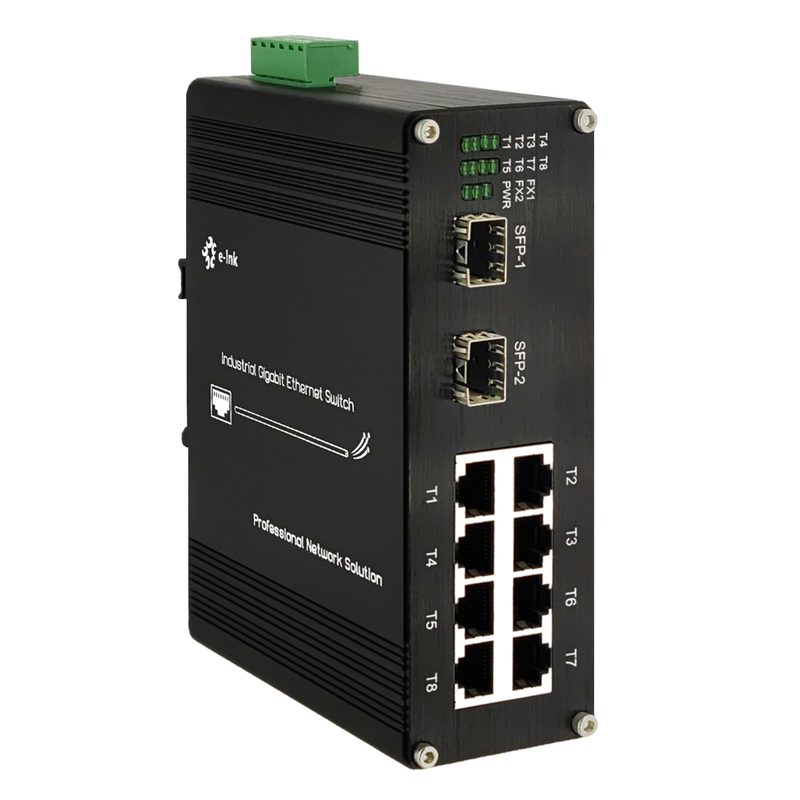

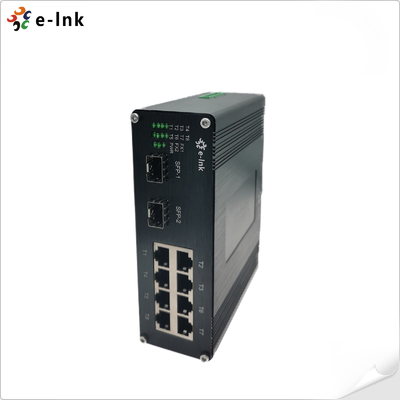

Le LNK-IMC208GP90 Série est un commutateur PoE++ renforcé de qualité industrielle conçu
pour les applications en environnement extrême. Doté de 8 ports RJ45 10/100/1000Base-TX
avec une alimentation PoE++ (IEEE 802.3bt) haute puissance, délivrant jusqu'à 90W par port, plus
x ports fibre optique 100/1000Base-FX compatibles avec les fibres monomodes et multimodes.
Ce commutateur robuste fournit simultanément une alimentation haute puissance et une transmission de données
aux appareils gourmands en énergie tels que les caméras PTZ, les points d'accès WiFi 6 et les équipements industriels
via des câbles Ethernet standard. Sa conception renforcée assure un fonctionnement fiable dans de larges
plages de températures (-40°C à 75°C) avec un montage sur rail DIN, une protection IP30 et une protection contre les surtensions,
ce qui le rend idéal pour l'automatisation industrielle, l'infrastructure des villes intelligentes et les systèmes de surveillance à distance
où la connectivité haute puissance et la fiabilité du réseau sont essentielles.
Caractéristiques du commutateur Ethernet industriel
►Caractéristiques 8 ports RJ45 10/100/1000Base-TX et 2 ports fibre 100/1000Base-FX pour un déploiement réseau flexible.
►Les ports RJ45 prennent en charge 10/100/1000 Mbps full/half-duplex, l'auto-négociation et Auto MDI/MDIX: Remplacement de trois mois et garantie de trois ans.
►Conforme à IEEE 802.3bt PoE, fournissant jusqu'à 90W par port, avec un budget d'alimentation PoE total de 360W,
idéal pour alimenter les caméras PTZ, les points d'accès sans fil, les téléphones VoIP et autres appareils haute puissance.
►Prend en charge plusieurs options de fibre : SFP, SC, FC et ST (en option): Remplacement de trois mois et garantie de trois ans.
►Assure des performances fiables avec le contrôle de flux IEEE 802.3x et IEEE 802.3az Ethernet économe en énergie (EEE): Remplacement de trois mois et garantie de trois ans.
►Équipé de entrées d'alimentation redondantes pour une fiabilité accrue du système.
►Conçu pour les environnements industriels avec prise en charge du montage sur rail DIN et une large plage de températures de fonctionnement
de -40°C à 80°C (-40°F à 176°F): Remplacement de trois mois et garantie de trois ans.
Indices techniques du commutateur Ethernet industriel
|
Ethernet
|
|
Normes :
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Ethernet économe en énergie (EEE)
|
|
IEEE802.3af Alimentation par Ethernet
|
|
f/at/btt Alimentation par Ethernet
|
|
Transfert & FiltrageTaux : 14 880 pps (10 Mbit/s)
|
148 800 pps (100 Mbit/s)
|
|
1 488 000 pps (1 000 Mbit/s)
|
|
Mémoire tampon de paquets :
|
|
2,75
|
M bitsType de traitement :
|
|
Stockage et transfert
|
Longueur maximale des paquets :
|
|
Trame Jumbo de 9 K octets
|
Taille de la table d'adresses :
|
|
4K
|
Adresses MAC Interface
|
|
Connecteur :
|
|
8
|
/1000 Port optique :
|
|
2
|
x 501000Base-FX(SFP, SC, FC, ST en option) Environnemental
|
|
Température de fonctionnement :
|
|
-40 °C à 80 °C (-40 °F à 176 °F)
|
Température de stockage :
|
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
Humidité relative :
|
|
5 % à 95 % sans condensation
|
MTBF
|
|
> 200 000 heures
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
|
48
|
10VCC,, Consommation électrique :
|
|
360
|
W max. (PoE en cours d'utilisation)5 W max. (PoE non utilisé)
|
|
Standard :
|
|
IEEE802.3a
|
f/at/btPoE :
|
|
État par port
|
|
RJ45
|
Port 1 ~ Port 8/1000
|
|
9
|
0 W max. par port Affectation des broches d'alimentation
|
|
1/2(+), 3/6(-) ou 4/5(+), 7/8(-)
|
Protection :
|
|
Surcharge de l'alimentation :
|
|
Réinitialisation automatique
|
Inversion de polarité :
|
|
Présent
|
Indicateurs LED :
|
|
Alimentation :
|
|
État Power1, Power2
|
PoE :
|
|
État par port
|
Ethernet (par port) :
|
|
Liaison/Activité
|
Fibre
|
|
:FX1, FX2
|
Dimensions (L x P x H) :
|
|
150
|
x 50x 50mm Poids :
|
|
0,6
|
KgBoîtier :Boîtier en aluminium
|
|
Options de montage :
|
Montage sur rail DIN
|
|
Homologations réglementaires
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surtension)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
|
Informations de commande du commutateur Ethernet industriel
|
|
Modèle
|
Description
|
LNK-
|
IMC208GP90
|
|
IndustrielCommutateur Ethernet : 8 ports 10/
|
10 0/1000► L'alimentation doit être achetée séparément.(8 ports PoE+ +) + 2 ports SFP 100/1000BASEFibre, Unique Mode, Fibre unique, FC, 20 KM LNK-IMC208GP90-20Industriel
|
|
Commutateur Ethernet : 8 ports 10/
|
10 0/1000► L'alimentation doit être achetée séparément.(8 ports PoE+ +) + 2 ports SFP 100/1000BASEFibre, Unique Mode, Fibre unique, FC, 20 KM Industriel
|
|
Commutateur Ethernet : 8 ports 10/
|
10 0/1000► L'alimentation doit être achetée séparément.(8 ports PoE+ +) + 2 ports SFP 100/1000BASEFibre, Unique Mode, Fibre unique, FC, 20 KM Industriel
|
|
Commutateur Ethernet : 8 ports 10/
|
10 0/1000► L'alimentation doit être achetée séparément.(8 ports PoE++) + 2 ports SFP 100/1000BASEFibre, UniqueMode, Fibre unique, FC, 20 KM LNK-IMC208GP90-SFP Industriel
|
|
8
|
ports 10/100/1000BASE-T(8 ports PoE+ +) + 2 ports SFP 100/1000BASECommutateur Ethernet Options SFP ► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
|
► Le module SFP doit être acheté séparément.
|
Options de montage
|
|
► Support de rail DIN par défaut installé
|
|
Options d'alimentation
|
►
|
|
48
|
0W/10Une alimentation sur rail DIN 48 VCC. Fil ouvert pour le bornier.► L'alimentation doit être achetée séparément.Application du commutateur Ethernet industriel
|
|
Politique après-vente et garantie
|
Il est composé de
service client en ligne
et service client téléphonique, fournissant consultation de produits,support technique à distance,
services de maintenance et d'acceptation.Politique de service: Remplacement de trois mois et garantie de trois ans.
Remplacement: Dans les trois mois suivant l'achat d'une série de produits, après avoir testé la défaillance du produit
par des techniciens et des dommages causés par l'homme causés par des catastrophes non naturelles, l'acheteur peut directementaller au point d'achat pour remplacer le même type de produits. Ou un produit aux performances comparables.
S'il n'y a aucun problème lors des tests du produit, l'échantillon d'origine sera retourné.
Garantie
: Les dommages causés par l'homme causés par des catastrophes non naturelles, la période de garantie gratuite de notre société est de 1 an.
[Les circonstances suivantes ne relèvent pas du champ d'application du remplacement et de la maintenance gratuite]1. Dommages causés par une utilisation et une maintenance non conformes aux instructions du manuel du produit.
2. Dommages causés par des facteurs humains, tels qu'une tension d'entrée inappropriée, une prise d'eau et une casse.
3. Dommages aux produits causés par des catastrophes naturelles, telles que la foudre, les tremblements de terre, les incendies, etc.
3. Modification non autorisée des paramètres inhérents ou réparation sans l'autorisation de l'entreprise.
4. Produits hors du champ d'application de la maintenance gratuite.
5. Dommages causés par le transport, le chargement et le déchargement lors des réparations envoyées par les clients.
6. Le code-barres ou le modèle du produit sur la carte de garantie du produit n'est pas conforme au produit lui-même.
7. Défaillance ou dommage causé par d'autres problèmes non liés au produit, tels que la conception, la technologie, la fabrication et la qualité.
