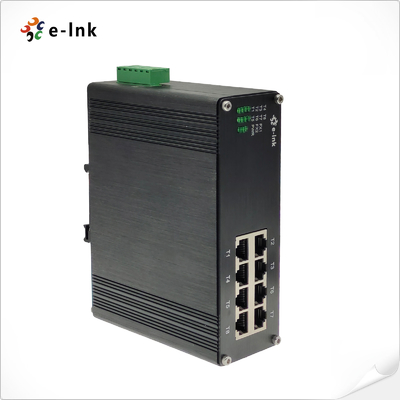

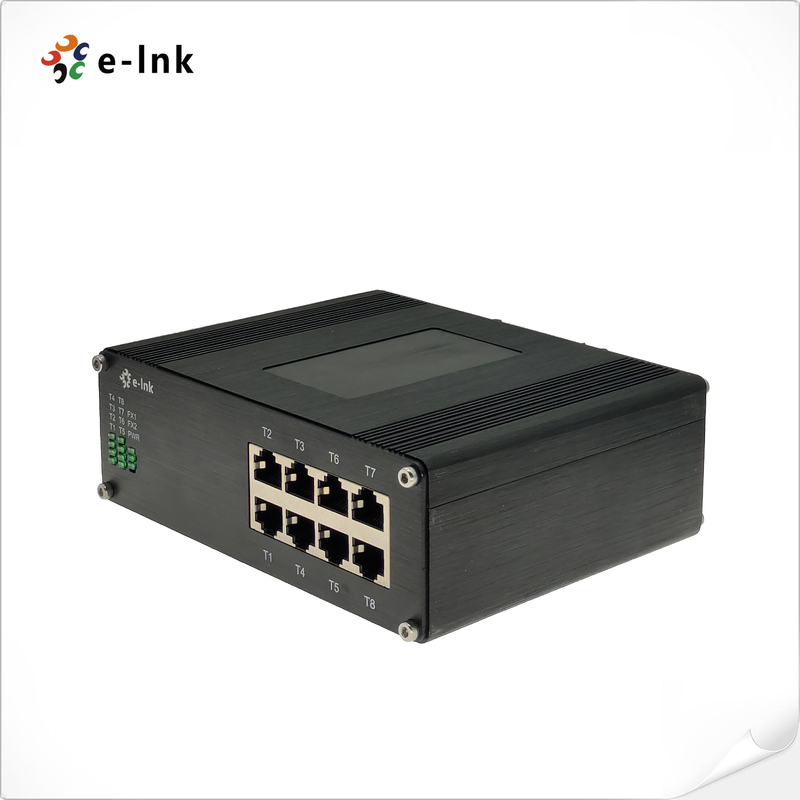

Switch Ethernet Gigabit industriel non géré à 8 ports, montage sur rail DIN/mur
Aperçu
Le Série LNK-IMC008G est un commutateur Gigabit Ethernet industriel non géré, doté de
8 ports RJ45 à 10/100/1000 Mbps. Conçu pour une transmission de données fiable et à haut débit
dans des environnements difficiles, il offre un boîtier en aluminium IP40 résistant à la poussière, des
entrées d'alimentation redondantes de 12 à 48 VCC
, et une large plage de fonctionnement de -40 °C à 80 °C. Idéal pour l'automatisation industrielle,
la surveillance à large bande passante et la mise en réseau d'usine, il fournit une solution
plug-and-play rentable pour les applications exigeantes.
Caractéristiques
8× ports RJ45 10/100/1000Base-TX, auto-négociation, Full/Half-duplex, Auto MDI/MDIX
Plug-and-play non géré, aucune configuration requise
Commutation haute performance : matrice de commutation de 16 Gbit/s, trame Jumbo de 10 000, 16 000 adresses MAC
Conception industrielle robuste : IP40 résistant à la poussière, boîtier en aluminium haute résistance
Prise en charge des températures larges : -40 °C à 80 °C
Entrées d'alimentation redondantes de 12 à 48 VCC avec protection contre les surcharges et l'inversion de polarité
Faible consommation d'énergie : ≤5 W
Montage flexible : rail DIN ou montage mural
Économe en énergie : IEEE 802.3az EEE, prend en charge le contrôle de flux 802.3x
Haute fiabilité : MTBF > 200 000 heures, conforme CE/FCC
|
Indices techniques
|
|
Ethernet
|
Normes :
|
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3z 1000BASE-XTaux de transfert et de filtrage :
|
14 880 pps (10 Mbit/s)
|
|
148 800 pps (100 Mbit/s)
|
|
1 488 000 pps (1000 Mbit/s)
|
|
Mémoire tampon de paquets :
|
2M bits
|
|
Matrice de commutation :
|
16 Gbit/s
|
|
Longueur maximale des paquets :
|
10K octets
|
|
Taille de la table d'adresses :
|
16K Adresses MAC
|
|
Interface
|
|
Connecteur :
|
8 x RJ45
|
|
Environnement
|
|
Température de fonctionnement :
|
-40 °C à 80 °C (-40 °F à 176 °F)
|
|
Température de stockage :
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
|
Humidité relative :
|
5 % à 95 % sans condensation
|
|
MTBF
|
> 200 000 heures
|
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
12~48VCC, alimentation redondante (bornier à 6 broches)
|
|
Consommation électrique :
|
5W max.
|
|
Protection :
|
|
Surcharge de l'entrée d'alimentation :
|
Réinitialisation automatique
|
|
Inversion de polarité :
|
Présent
|
|
Indicateurs LED :
|
|
Alimentation :
|
État Power1, Power2
|
|
Ethernet (par port) :
|
Liaison/Activité
|
|
Dimensions (L x P x H) :
|
150 x 115 x 50 mm
|
|
Poids :
|
0.6Kg
|
|
Boîtier :
|
Boîtier en aluminium
|
|
Options de montage :
|
Rail DIN / Montage mural
|
|
Homologations réglementaires
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surtension)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande
|
Modèle
|
Description
|
|
LNK-IMC008G
|
Industriel 8-port 10/100/1000BASE-T Commutateur Ethernet
|
|
Options de montage
|
► Support de rail DIN par défaut installé ; le support de montage mural est inclus.
|
|
Options d'alimentation
|
► 24W/1A 24Alimentation sur rail DIN VCC. Fil ouvert pour bornier.
|
|
► L'alimentation doit être achetée séparément.
|
