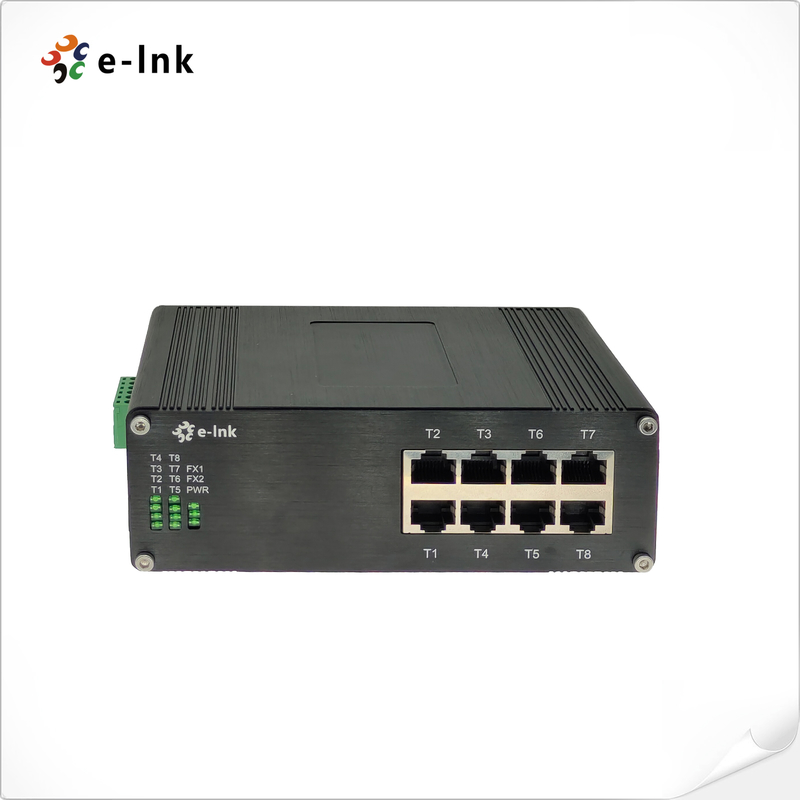

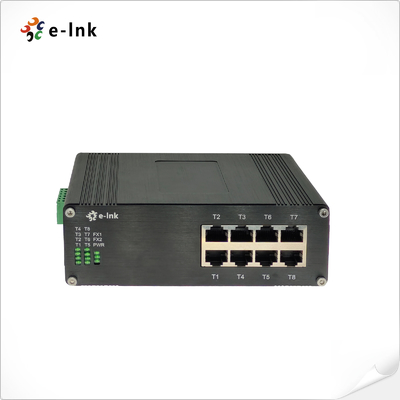

Commutateur industriel non géré à 8 ports Fast Ethernet PoE+ 30 W par port
Résumé
LeLa série LNK-IMC008Pest un secteur industriel non géréCommutateur PoE+ Ethernet rapide
avec8 ports RJ45 fournissant jusqu'à 30 W par portConçu pour des données et une alimentation fiables
la livraison dans des environnements difficiles, il prend en charge les normes IEEE 802.3af/at, les adresses MAC 16K,
Le boîtier en aluminium IP40 robuste, une alimentation de 48 57 VDC
Il est donc possible de le concevoir en fonction de la température de l'appareil, de la température de l'entrée et de la large plage de fonctionnement de -40°C à 80°C, ce qui le rend idéal pour les
des caméras, des points d'accès sans fil, et l'intégration de réseaux distants.
Caractéristiques
8× 10/100 ports PoE+ Base-TX, 30 W par port, au total 245 W
Plug-and-play non géré, installation simple
Haute fiabilité: table d'adresses MAC 16K, tampon de trame 2M-bit
Conception industrielle robuste: résistant à la poussière IP40, boîtier en aluminium, résistant aux chocs et aux vibrations
Large plage de température: -40°C à 80°C
Émetteurs de puissance 48 ̊57 VDC redondants avec protection contre la surcharge et la polarité inverse
Faible consommation d'énergie: 5 W (PoE éteint)
Montage souple: DIN-Rail ou mural
Efficacité énergétique: EEE IEEE 802.3az, prend en charge le contrôle de débit 802.3x
Résistance à l'écoulement de l'eau
Indices techniques
|
Éthernet
|
|
Les normes:
|
Les données de base sont fournies par les autorités compétentes de l'UE.
|
|
Les données de référence doivent être fournies conformément à l'annexe I, partie B, du règlement (UE) no 1095/2012.
|
|
IEEE802.3x Régulation du débit
|
|
Énergie de l'émetteur
|
|
IEEE802.3af Puissance sur Ethernet
|
|
IEEE802.3at - Réseau électrique sur Ethernet
|
|
Taux de diffusion et de filtrage:
|
14Pour les appareils électroniques
|
|
148,800pps (100Mbps)
|
|
Cablage
|
10Base-T: Cat5 ou supérieure
|
|
100Base-TX: Cat5 ou supérieure
|
|
Distance maximale
|
Catégorie 5 TPA jusqu'à 100 m
|
|
Cablage
|
10Base-T: Cat5 ou supérieure
|
|
Interface
|
|
Connecteur:
|
8 x RJ45
|
|
Environnemental
|
|
Température de fonctionnement:
|
-40°C à 80°C (-40°F à 176°F)
|
|
Température de stockage:
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative:
|
5% à 95% non condensés
|
|
Résultats de l'enquête
|
> 200 000 heures
|
|
Électricité et mécanique
|
|
Puissance d'entrée:
|
48 à 57VDC , Puissance redondante (bloc terminal à 6 broches)
|
|
Consommation d'énergie:
|
245W max. (PoE en cours d'utilisation)
|
|
5W max. (PoE n'est pas utilisé)
|
|
La norme:
|
Pour les appareils à commande numérique
|
|
Le PoE:
|
|
Port:
|
RJ45 Port 1 ~ Port 8
|
|
Puissance maximale par port:
|
30 W maximum par port (mode B alternatif)
|
|
Protéger
|
|
Surcharge d'alimentation:
|
Réinitialisable automatiquement
|
|
Polarité inversée:
|
Présent
|
|
Indicateurs à LED:
|
|
Le pouvoir:
|
Le pouvoir1, le pouvoir2
|
|
Le PoE:
|
Statut par port
|
|
Ethernet (par port):
|
Lien/Activité
|
|
Les dimensions (WxDxH) sont les suivantes:
|
150 x 115 x 50 mm
|
|
Poids:
|
00,6 kg
|
|
Le boîtier:
|
Casse en aluminium
|
|
Options de montage:
|
DIN-rail / monture murale
|
|
Autorisations réglementaires
|
|
Résistance à la corrosion
|
|
Pour les véhicules à moteur électrique
|
|
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
|
|
Pour l'utilisation de l'appareil de mesure
|
|
Pour les appareils à moteur:2010
|
|
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
|
|
Le nombre de points de contrôle doit être supérieur ou égal à:
|
|
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
|
|
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
LNK-IMC008P
|
Produits industriels8- le port 10/100BASE-T (8- port PoE+) Commutateur Ethernet
|
|
Options de montage
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Options de puissance
|
Je ne sais pas.24L'alimentation électrique DIN-Rail 0W/5A 48VDC. Fil ouvert pour le bloc terminal.
|
|
L'alimentation électrique doit être achetée séparément.
|
