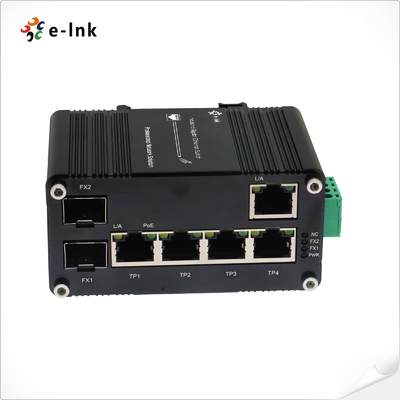

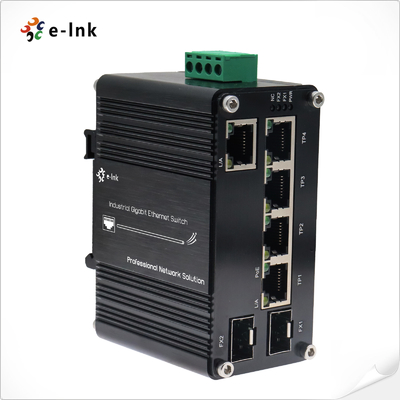

Commutateur industriel à 4 ports de 90 W PoE++ Gigabit avec 1 RJ45 + 2 SFP -40 ~ 80 °C
Résumé
Le LNK-IMC205GHP-SFP est un commutateur industriel robuste Gigabit doté de 4 90W de haute puissance
Ports PoE++, 1 Gigabit RJ45 uplink, et 2 emplacements SFP à double taux pour la connectivité en fibre.
Il est conçu pour une utilisation dans des installations de haute efficacité, avec un budget total de PoE de 360 W et une large plage de fonctionnement de -40 à 80 °C.
Il est également possible d'utiliser des appareils électriques comme les appareils photo PTZ, les ordinateurs tactiles, les kiosques et les affichages numériques dans les
environnements industriels difficiles.
Caractéristiques
Ports PoE++ (IEEE 802.3bt) de 4 × 90 W avec un budget total de PoE de 360 W
Les connexions Uplinks flexibles: 1 RJ45 Gigabit + 2 emplacements SFP (100/1000 double mode)
Puissance ultra-haute: prend en charge les caméras PTZ, les kiosques, la signalisation et l'éclairage PoE
Conception robuste: boîtier métallique IP40, sans ventilateur, monture DIN-Rail
Grade industriel: fonctionne de -40°C à 80°C, résistant aux chocs et aux vibrations
Haute fiabilité: entrée 48 ̊57 VDC redondante avec protection contre la polarité inverse
Commutation sans blocage: tissu de 14 Gbps, images jumbo de 10K, tampon 2M
Sécurité certifiée: CE, FCC, RoHS, ISO9001, avec protection ESD/EFT/surge
Indices techniques
|
Éthernet
|
|
Les normes:
|
Équipement de communication électronique
|
|
IEEE 802.3u Ethernet rapide
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
Régulation du débit en double intégral IEEE 802.3x
|
|
Énergie de l'émetteur
|
|
Je veux dire, IEEE 802.3bt Puissance sur Ethernet à 4 paires
|
|
IEEE 802.3at Power sur Ethernet plus PSE
|
|
IEEE 802.3af Puissance sur Ethernet Plus
|
|
En avant&FiltreurLe Le taux:
|
14Pour les appareils électroniques
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Le tampon de paquets:
|
2 Mbits
|
|
Longueur du paquet:
|
10 Kbytes
|
|
Tableau des adresses MAC:
|
4K
|
|
Tissu de commutation:
|
14 Gbps/sans blocage
|
|
Propriété d'échange
|
largeur de bande du plan arrière: 14 Gbps;
Taux de transmission des paquets: 14,88 Mpps
|
|
Connecteur:
|
4 ports avec fonction d'injecteur PoE+ 802.3at (ports 1 à 4)
|
|
Les câbles réseau
|
Partie tordue:
10BASE-T: UTP à deux paires de catégorie 3,4,5, jusqu'à 100 m
100BASE-TX: UTP à deux paires Cat. 5, jusqu'à 100m
1000BASE-T: STP Cat 5 à 4 couples jusqu'à 100 m
Cable à fibre optique
1000BASE-SX:
50/125μm ou 62,5/125μm câble à fibre optique multimode, jusqu'à 220/550m/2km.
Je suis en train d' écrire.
9/125μm câble monomode, offrant une longue distance de 2/10/20/40/80/120 km (selon le module SFP)
100BASE-FX: Je suis désolé.
50/125μm ou 62,5/125μm câble à fibre optique multimode jusqu'à 2 km (selon le module SFP)
9/125μm câble monomode pour 20/40/60/120km (varient selon le module SFP)
|
|
Interface
|
|
Connecteur:
|
5 x RJ45 (4 ports 802.3 à sortie PoE)
|
|
Port optique:
|
2 x SFP 1000Base-X ou 100Base-FX(détection automatique)
|
|
PoE (puissance sur Ethernet)
|
|
La norme:
|
Je veux dire, IEEE802.3af/à/bt
|
|
Port:
|
RJ45
|
|
Assignation de la broche de puissance:
|
Partie 1 - Durée de l'extrémité: 1/2 ((-), 3/6 ((+)
Partie 2 en moyenne: 4/5 (((+), 7/8 ((-)
802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8)))
|
|
Le budget du POE:
|
Budget de PoE allant jusqu'à 360 watts
|
|
Environnemental
|
|
Température de fonctionnement:
|
-40°C à 80°C (-40°F à 176°F)
|
|
Température de stockage:
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative:
|
5% à 95% non condensés
|
|
Résultats de l'enquête
|
> 200 000 heures
|
|
Électricité et mécanique
|
|
Puissance d'entrée:
|
48~Pour les véhicules à moteur: (Bloc terminal)
|
|
Consommation d'énergie:
|
382 W max. (PoE en cours d'utilisation)
|
|
< 5W (PoE n'est pas utilisé)
|
|
Surcharge d'alimentation:
|
Réinitialisable automatiquement
|
|
Polarité inversée:
|
Présent
|
|
Les dimensions (LxWxH) sont les suivantes:
|
95 x 88 x 46 mm
|
|
Poids:
|
300 g
|
|
Le boîtier:
|
Casse en aluminium
|
|
Options de montage:
|
DIN-Rail
|
|
Indicateurs à LED:
|
|
PWR:
|
Le pouvoir
|
|
L.A.:
|
Lien/Activité
|
|
PoE:
|
Statut du PoE
|
|
FX1/FX2:
|
SStatut de la liaison FP par fibre optique
|
|
Autorisations réglementaires
|
|
Les produits de base doivent être conformes à la norme ISO 9001, CE, FCC, RoHS.
|
|
Pour les véhicules à moteur électrique
|
|
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
|
|
Pour l'utilisation de l'appareil de mesure
|
|
Pour les appareils électroniques32:2017
|
|
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
|
|
Le nombre de points de contrôle doit être supérieur ou égal à:
|
|
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
|
|
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
LNK-IMC 205GHP- Le SFP
|
Commutateur Ethernet à 4 ports industriel 802.3bt 90W PoE + 1 port 10/100/1000T + 2 ports 100/1000X SFP Gigabit
|
|
Options sur les SFP
|
S'il vous plaît sélectionnez votre SFP sur notre SFP Options Page (FPD industriel).
|
|
Le module SFP doit être acheté séparément.
|
|
Options de montage
|
Le système de freinage de l'appareil doit être équipé d'un système de freinage de l'appareil.
|
|
Options de puissance
|
- Énergie DIN-Rail de 480W/10A 48VDC, fil ouvert pour le bloc terminal.
|
|
L'alimentation électrique doit être achetée séparément
|
