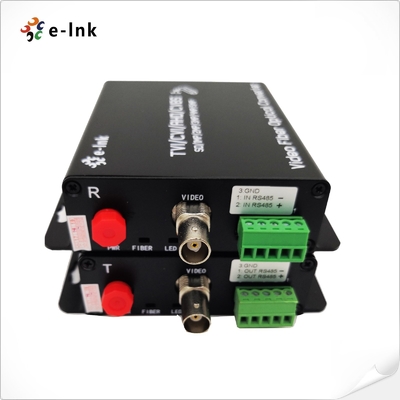

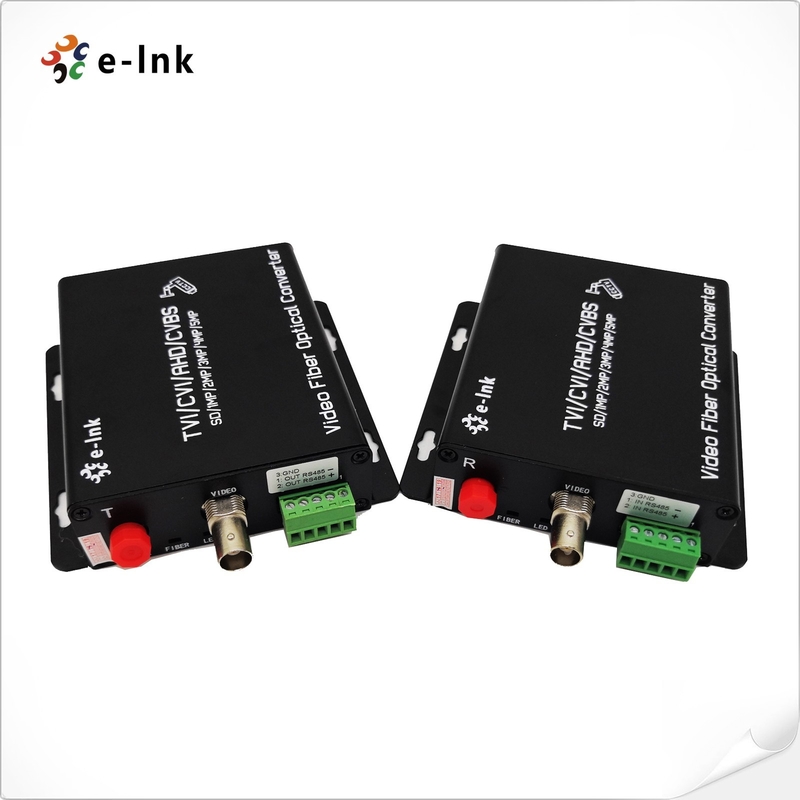

KgCh 5MP HD-Vidéo Convertisseur fibre optique vidéo 4 en 1
Aperçu du convertisseur fibre optique HD-Vidéo
Le Convertisseur fibre optique vidéo E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4 en 1 utilise une technologie avancée de transmission optique vidéo et à haute vitesse non compressée pour convertir les signaux AHD, HD-CVI, HD-TVI ou CVBS
a
signaux analogiques en signaux optiques pour une transmission ultra longue distance allant jusqu'à 120 km via câble à fibre optique. Cet émetteur-récepteur polyvalent prend en charge les résolutions
de 720p à 5MP, transmettant un canal vidéo sur une seule fibre monomode ou multimode. Avec
opération plug-and-play, il n'y a pas besoin d'ajustements électroniques ou optiques. Il fournit une surveillance de l'état par LED
et offre des options d'installation flexibles en mode autonome ou en rack. Il est idéal pour étendre
la vidéo haute définition dans les applications de surveillance, de sécurité et industrielles.
Caractéristiques du convertisseur fibre optique HD-Vidéo
Transmission de haute qualité :
-
La technologie de codage sans compression garantit la qualité vidéo d'origine.Détection automatique du format vidéo :
-
Prend en charge l'identification automatique des formats vidéo d'entrée.Intégration multi-signaux :
-
Transmet les signaux AHD, HDCVI, HD-TVI ou CVBS ainsi que les données de contrôle PTZ (RS485) sur un seul câble à fibre optique.Compatibilité des caméras :
-
Prend en charge les caméras 5MP, 4MP, 3MP, 1080P et 720P.Surveillance de l'état :
-
Les indicateurs LED fournissent un état fonctionnel en temps réel.Conception de qualité industrielle :
-
Performances fiables sur une large plage de températures de fonctionnement.Déploiement facile :
-
Configuration plug-and-play pour une installation rapide.Large plage de températures :
-
Fonctionne de -15 °C à +65 °C.Indices techniques du convertisseur fibre optique HD-Vidéo
Fibre optique
|
Longueur d'onde
|
|
WDM : 1310 nm/1550 nm
|
Puissance de sortie
|
|
-8~3dBm
|
Fibre optique
|
|
Multimode 50/125u
|
,support technique à distance,support technique à distanceSensibilité Rx
|
|
-26dBm
|
Connecteur optique
|
|
FC (par défaut), ST ou SC (en option)
|
Distance de transmission
|
|
0~550M (MM) / 0~80KM (SM) (La distance par défaut est de 20Km)
|
Vidéo
|
|
LED
|
|
1
|
Kg
|
|
75 Ohms (déséquilibre)
|
Tension d'entrée/sortie vidéo standard
|
|
1,0 Vp-p
|
Bande passante vidéo
|
|
50 MHz
|
Bande passante d'échantillonnage
|
|
8 bits
|
Fréquence d'échantillonnage
|
|
108 MHz
|
Rapport signal/bruit
|
|
>67 dB
|
Temps de montée et de descente
|
|
<0,8 ns
|
Gigue intrinsèque du signal optique
|
|
<0,2 UI
|
Gain différentiel
|
|
<
|
±1Phase différentielle
|
|
<
|
±1KgConnecteur
|
|
Borniers à 3 broches
|
Prise en charge de la vidéo
|
|
Caméra 5MP 4MP 3MP 1080P 720P
|
), 20 km, fibre unique monomode, FC, comprenant 1 émetteur et 1 récepteur, utilisés par paires
|
|
Protocole
|
|
Par défaut : RS485
|
(RS232/RS422 en option) Nombre de canaux
|
|
1
|
Kg
|
|
Borniers à 3 broches
|
Débit de données
|
|
0-200 Kbps
|
Directions
|
|
Par défaut : Simplex de Rx à Tx (duplex BIDI en option)
|
Environnemental
|
|
Température de fonctionnement :
|
|
-
|
15°C à 65°C (5°F à 149°F)Température de stockage :
|
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
Humidité relative :
|
|
5 % à 95 % sans condensation
|
MTBF
|
|
>
|
1KgÉlectrique et mécanique
|
|
Puissance d'entrée :
|
|
DC5V 2A
|
Consommation électrique :
|
|
≤
|
6WIndicateurs LED :
|
|
Fibre
|
|
État
|
État Vidéo
|
|
LED
|
Données
|
|
État des données
|
PWR
|
|
État de l'alimentation
|
Dimensions (L x P x H) :
|
|
104
|
x 28x 28mm Poids :
|
|
1
|
KgBoîtier :
|
|
Boîtier métallique
|
Options de montage :
|
|
Montage mural
|
/Montage en rackApprobations réglementaires
|
|
ISO9001
|
|
CE, RoHS et FCC
|
|
Informations de commande du convertisseur fibre optique HD-Vidéo
|
Modèle
|
Détails
|
LNK-5MP-1V-20
|
|
Vidéo 1 canal HD-AHD/CVI/TVI/CVBS (
|
Caméra 5MP 4MP 3MP 1080P 720P ), 20 km, fibre unique monomode, FC, comprenant 1 émetteur et 1 récepteur, utilisés par pairesLNK-5MP-1V-20R
|
|
Vidéo 1 canal HD-AHD/CVI/TVI/CVBS (
|
Caméra 5MP 4MP 3MP 1080P 720P ) + 1 canal de données arrière RS485 (pour caméras PTZ), 20 km, fibre unique monomode, FC, comprenant 1 émetteur et 1 récepteur, utilisés par pairesApplication du convertisseur fibre optique HD-Vidéo
|
Politique après-vente et garantie
Il est composé de
service client en ligne et service client téléphonique, fournissant consultation de produits,support technique à distance
, services de maintenance et d'acceptation.Politique de service
: Remplacement de trois mois et garantie de trois ans.Remplacement
: Dans les trois mois suivant l'achat d'une série de produits, après avoir testé la défaillance du produitpar des techniciens et des dommages causés par l'homme non causés par des catastrophes naturelles, l'acheteur peut directement
aller au point d'achat pour remplacer le même type de produits. Ou un produit aux performances comparables.
S'il n'y a aucun problème lors des tests du produit, l'échantillon d'origine sera retourné.
Garantie
: Les dommages causés par l'homme non causés par des catastrophes naturelles, la période de garantie gratuite de notre société est de 1 an.[Les circonstances suivantes ne relèvent pas du champ d'application du remplacement et de la maintenance gratuite]
1. Dommages causés par une utilisation et une maintenance non conformes aux instructions du manuel du produit.
2. Dommages causés par des facteurs humains, tels qu'une tension d'entrée inappropriée, une entrée d'eau et une casse.
3. Dommages aux produits causés par des catastrophes naturelles, telles que la foudre, les tremblements de terre, les incendies, etc.
3. Modification non autorisée des paramètres inhérents ou réparation sans l'autorisation de l'entreprise.
4. Produits hors du champ d'application de la maintenance gratuite.
5. Dommages causés par le transport, le chargement et le déchargement lors des réparations envoyées par les clients.
6. Le code-barres ou le modèle du produit sur la carte de garantie du produit n'est pas conforme au produit lui-même.
7. Défaillance ou dommage causé par d'autres problèmes non liés au produit, tels que la conception, la technologie, la fabrication et la qualité.
