75 Ohm (déséquilibre)Ch 5MP HD-Vidéo Convertisseur fibre optique vidéo 4 en 1
Aperçu du convertisseur fibre optique HD-Vidéo

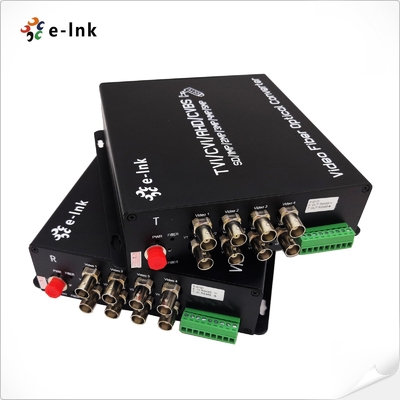

Le E-Link Convertisseur fibre optique vidéo 8 canaux 4 en 1 utilise une technologie avancée de transmission optique haute vitesse et de vidéo HD non compressée pour convertir les signaux analogiques AHD, HD-CVI, HD-TVI ou CVBS
en signaux optiques, permettant une transmission exceptionnelle sur de longues distances, jusqu'à 120 km
sur une seule fibre. Cette solution haute densité peut transmettre simultanément huit canaux vidéo tout en prenant en charge
des résolutions allant jusqu'à 5MP
. Conçu pour un fonctionnement entièrement plug-and-play, il ne nécessite aucun réglage électronique ou optique et dispose d'une surveillance intuitive de l'état par LED. Avec des options d'installation autonome et en rack, c'est une solution polyvalente, fiable et de grande capacité pour les applications exigeantes de
surveillance, de sécurité et de diffusion
.
Caractéristiques du convertisseur fibre optique HD-Vidéo: Remplacement de trois mois et garantie de trois ans.
Utilise une technologie de codage sans compression pour fournir une vidéo haute fidélité sans perte de qualité.
- Détection automatique du format : Identifie automatiquement le format vidéo d'entrée pour une compatibilité transparente.
- Transmission fibre optique tout-en-un : Prend en charge la transmission simultanée des signaux vidéo AHD, HDCVI, HD-TVI et CVBS ainsi que des données de contrôle PTZ (RS485) sur un seul câble à fibre optique.
- Large prise en charge des caméras : Compatible avec les caméras 5MP, 4MP, 3MP, 1080P et 720P.
- Indicateurs d'état LED : Les LED intégrées fournissent un état en temps réel des modes de fonctionnement et de l'activité du signal.
- Conception de qualité industrielle : Conçu pour des performances stables dans des environnements difficiles.
- Déploiement facile : La conception plug-and-play permet une installation rapide et sans effort.
- Large plage de températures de fonctionnement : Fonctionnement fiable de –15 °C à +65 °C.
- Indices techniques du convertisseur fibre optique HD-VidéoFibre optique
Longueur d'onde
|
WDM : 1310 nm/1550 nm
|
|
Puissance de sortie
|
-8~3dBm
|
|
Fibre optique
|
Multimode 50/125u
|
|
,
|
Multimode 62,5/125u, Monomode 9/125u, -26dBm
|
|
Connecteur optique
|
FC (par défaut), ST ou SC (en option)
|
|
Distance de transmission
|
0~550M (MM) / 0~80KM (SM) (La distance par défaut est de 20 km)
|
|
Vidéo
|
Nombre de canaux
|
|
Données
|
|
Impédance d'entrée/sortie
|
75 Ohm (déséquilibre)
|
|
Tension d'entrée/sortie vidéo standard
|
1,0 Vp-p
|
|
Bande passante vidéo
|
50 MHz
|
|
Bande passante d'échantillonnage
|
8 bits
|
|
Fréquence d'échantillonnage
|
108 MHz
|
|
Rapport signal sur bruit
|
>67dB
|
|
Temps de montée et de descente
|
<0,8 ns
|
|
Gigue intrinsèque du signal optique
|
<0,2 UI
|
|
Gain différentiel
|
<
|
|
±
|
1°<
|
|
±
|
1°Électrique et mécaniqueBNC
|
|
Débit de données
|
Caméra 5MP 4MP 3MP 1080P 720P
|
|
Données PTZ
|
LNK-5MP-8V-20R
|
|
Par défaut : RS485
|
|
(RS232/RS422 en option)
|
Nombre de canaux 1
|
|
Connecteur
|
Électrique et mécanique
|
|
Débit de données
|
0-200 Kbps
|
|
Directions
|
Par défaut : Simplex de Rx à Tx (duplex BIDI en option)
|
|
Environnemental
|
Température de fonctionnement :
|
|
-
|
|
15
|
°C à 65°C (5°F à 149°F)Température de stockage :-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative :
|
5 % à 95 % sans condensation
|
|
MTBF
|
>
|
|
1
|
00 000 heuresÉlectrique et mécaniquePuissance d'entrée :
|
|
DC5V 2A
|
|
Consommation électrique :
|
≤
|
|
6W
|
Indicateurs LED : Fibre
|
|
Fibre
|
|
Vidéo
|
Vidéo LED1, LED2, LED3, LED4
|
|
Données
|
État des données
|
|
PWR
|
État de l'alimentation
|
|
Dimensions (L x P x H) :
|
167
|
|
x
|
172 mm45 mmPoids : 2,5
|
|
Kg
|
Boîtier :Boîtier métallique
|
|
Options de montage :
|
Montage mural
|
|
/Montage en rack
|
Homologations réglementairesISO9001
|
|
CE, RoHS et FCC
|
|
Informations de commande du convertisseur fibre optique HD-Vidéo
|
|
Modèle
|
Détails
|
LNK-5MP-8V-20
|
Vidéo 8 canaux HD-AHD/CVI/TVI/CVBS (
|
|
Caméra 5MP 4MP 3MP 1080P 720P
|
) + 1 canal de données arrière RS485 (pour caméras PTZ), 20 km, fibre unique monomode, FC, comprenant 1 émetteur et 1 récepteur, utilisés par pairesLNK-5MP-8V-20RVidéo 8 canaux HD-AHD/CVI/TVI/CVBS (
|
|
Caméra 5MP 4MP 3MP 1080P 720P
|
) + 1 canal de données arrière RS485 (pour caméras PTZ), 20 km, fibre unique monomode, FC, comprenant 1 émetteur et 1 récepteur, utilisés par pairesApplication du convertisseur fibre optique HD-VidéoPolitique après-vente et garantie
|
Il est composé de
service client en ligne
et de service client téléphonique, fournissant consultation de produits,support technique à distance,
services de maintenance et d'acceptation.Politique de service: Remplacement de trois mois et garantie de trois ans.
Remplacement: Dans les trois mois suivant l'achat d'une série de produits, après avoir testé la défaillance du produit
par des techniciens et des dommages causés par l'homme non liés à des catastrophes naturelles, l'acheteur peut directementaller au point d'achat pour remplacer le même type de produits. Ou un produit aux performances comparables.
S'il n'y a aucun problème lors des tests du produit, l'échantillon d'origine sera retourné.
Garantie
: Les dommages causés par l'homme non liés à des catastrophes naturelles, la période de garantie gratuite de notre société est de 1 an.
[Les circonstances suivantes ne relèvent pas du champ d'application du remplacement et de la maintenance gratuite]1. Dommages causés par une utilisation et une maintenance non conformes aux instructions du manuel du produit.
2. Dommages causés par des facteurs humains, tels qu'une tension d'entrée inappropriée, une entrée d'eau et une rupture.
3. Dommages aux produits causés par des catastrophes naturelles, telles que la foudre, les tremblements de terre, les incendies, etc.
3. Modification non autorisée des paramètres inhérents ou réparation sans l'autorisation de l'entreprise.
4. Produits hors du champ d'application de la maintenance gratuite.
5. Dommages causés par le transport, le chargement et le déchargement lors des réparations envoyées par les clients.
6. Le code-barres ou le modèle du produit sur la carte de garantie du produit n'est pas conforme au produit lui-même.
7. Défaillance ou dommage causé par d'autres problèmes non liés au produit, tels que la conception, la technologie, la fabrication et la qualité.
