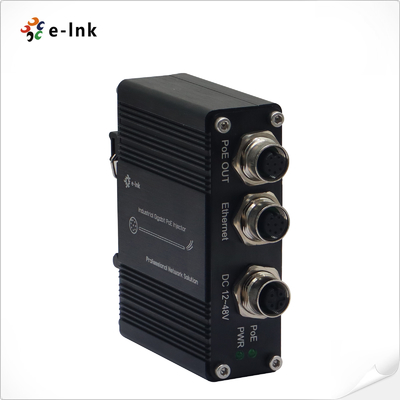

EN50155 Injecteur PoE industriel à 1 port Gigabit 30W M12 Connecteur DIN-Rail
Résumé
Le LNK-INJ301-M12 est un injecteur industriel Gigabit PoE certifié EN50155 conçu pour
Il fournit jusqu'à 30 W par port tout en assurant une puissance de sortie de 30 W par port.
fonctionnement fiable dans des conditions difficiles avec vibrations, chocs et températures extrêmes
(-40°C à 80°C), avec connecteurs M12, détection intelligente de PoE, et
DIN-Rail / support mural, cet injecteur garantit une alimentation sûre et performante
et la transmission de données pour les appareils de réseau de qualité industrielle.
Caractéristiques
Certifié EN50155: Conforme pour les environnements industriels ferroviaires et de type véhicule
PoE+ haute puissance: 30 W par port avec IEEE802.3af/en conformité
Connecteurs M12 robustes: assure des connexions sécurisées et résistantes aux vibrations
Prise en charge des données Gigabit: 10/100/1000Base-TX, plein / demi duplex, vers l'avant / filtre 1.488Mpps
Fiabilité environnementale: température de fonctionnement de -40°C à 80°C, boîtier en aluminium IP40
Montage flexible: DIN-Rail ou installation murale
Protection PoE intelligente: détecte les périphériques PoE valides avant l'allumage
LED de diagnostic: indication claire de la puissance et de l'état de PoE
Indices techniques
|
Éthernet
|
|
Les normes:
|
IEEE802.3af Puissance sur Ethernet
|
|
Pour les appareils à commande numériquet Énergie sur Ethernet
|
|
Type de traitement:
|
En avant
|
|
Pour les appareils à double face ou à double face
|
|
Taux de filtrage vers l'avant:
|
1,488,000pps (1000Mbps)
|
|
Le câblage:
|
10/100/1000Base-T
|
|
Connecteur:
|
2x connecteur M12 (mode de codage M12 A féminin à 8 broches)
|
|
Environnemental
|
|
Température de fonctionnement:
|
-40°C à 80°C (-40°F à 176°F)
|
|
Température de stockage:
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative:
|
5% à 95% non condensés
|
|
Le MTBF:
|
> 200 000 heures
|
|
Électricité et mécanique
|
|
Puissance d'entrée:
|
12 ~48VDC sur le code M12 A féminin à 5 broches
|
|
Consommation d'énergie:
|
36 watts au maximum.
|
|
PoE (puissance sur Ethernet)
|
|
La norme:
|
Je veux dire, IEEE802.3af/à
|
|
Port:
|
Connecteur M12 (mode de codage M12 A féminin à 8 broches)
|
|
Puissance maximale par port:
|
30 W maximum
|
|
Indicateurs à LED:
|
|
Le pouvoir:
|
État de la puissance
|
|
PoE:
|
Statut du PoE
|
|

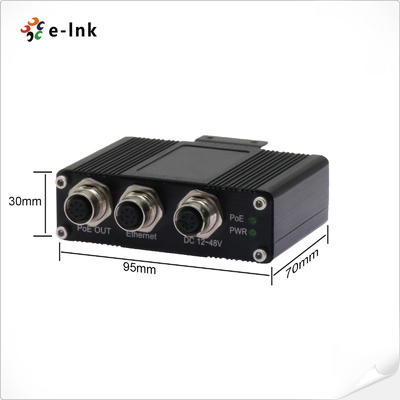

Les dimensions (WxDxH) sont les suivantes:
|
95 x 70 x30 mm
|
|
Poids:
|
0.25kg
|
|
Le boîtier:
|
D'aluminiumLe cas
|
|
Options de montage:
|
DIN-rail / monture murale
|
|
Autorisations réglementaires
|
|
Résistance à la corrosion
|
|
Le système d'avertissement doit être conforme aux exigences de la norme EN 50155.
|
|
Pour les véhicules à moteur à combustion
|
|
Protection contre les surtensions:
|
|
RJ45: 1KV
|
|
Puissance: 500V
|
|
DSI: 4KV/8KV
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
Le numéro de série de la LNK-INJ301- M12
|
EN50155 Injecteur industriel à un port 10/100/1000M M12 PoE12 à 48 VDC Puissance d'entrée
|
|
Options de montage
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Options de puissance
|
L'alimentation électrique doit être achetée séparément
|
Application du projet
M12 Affectation des broches:
|
Le pin
|
Nommé
|
|
RJ45
|
M12
|
PoE
|
Éthernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
Le TP0
|
Le TP0
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
|
TP2+
|
|
5
|
1
|
Les données sont fournies par les autorités compétentes de l'État membre.
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
Les données sont fournies par les autorités compétentes.
|
TP3+
|
|
8
|
3
|
Le TP3- ((VCC-)
|
TP3-
|
