DIN-RailEthernet 10/100Base-TX industrielover Extendant coaxiale
Ethernet industriel sur le prolongateur coaxial

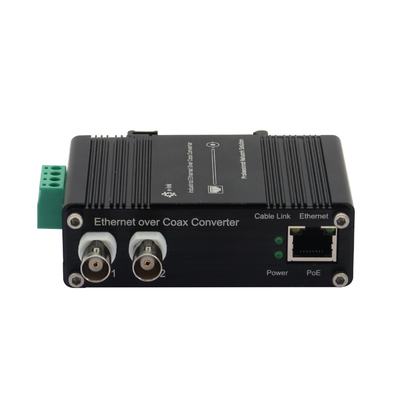

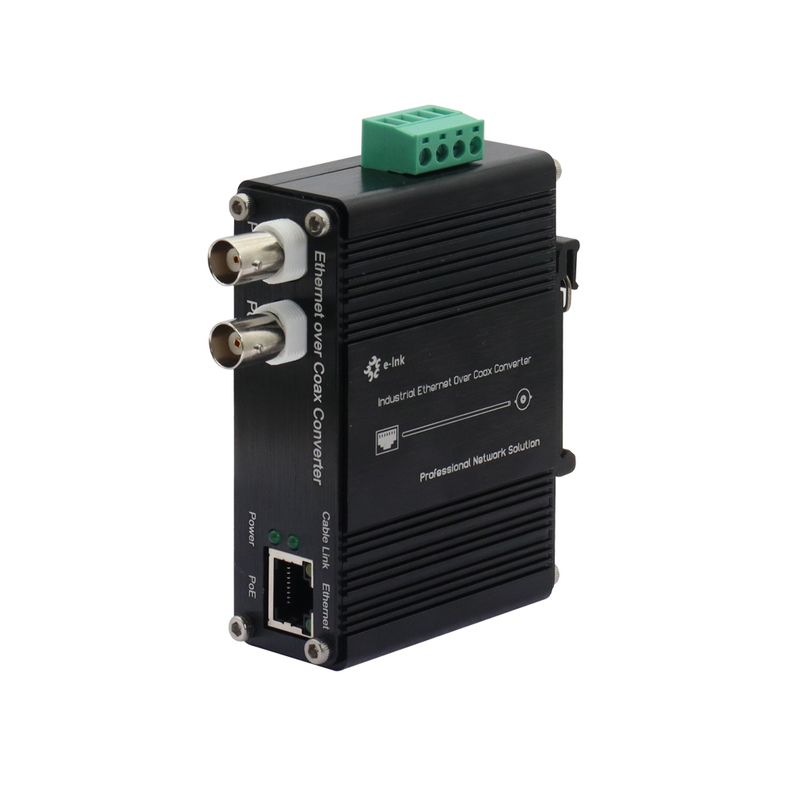

LeLa série LNK-DEC110 DIN-Rail Ethernet sur convertisseur coaxialest un produit industriel à haute performance
Il tire parti de l'infrastructure de câble coaxial existante
pour transmettre à la fois des données Ethernet et une puissance significative sur des distances remarquables dejusqu'à 1200 mètres
Il est doté d'une puissanteConception BNC à deux ports, il peut être alimenté simultanément
et relier deux branches indépendantes avec un budget total de 100 W (50 W par port),
Prise en charge des applications à large bande passante jusqu'à 100 Mbps.
Conçu pour des environnements critiques, ce convertisseur offre une protection exceptionnelle contre la foudre.
etcapacités anti-interférences, assurant un fonctionnement stable dans des conditions difficiles.
un système intelligent de qualité industriellemodule de surveillance automatiquefournit un réseau d'auto-guérison inégalé
Cette fonctionnalité avancée scanne en continu chaque circuit pour les exceptions de liaison
et lance automatiquement des procédures de récupération pour éviter la perte de données et les temps d'arrêt du réseau.
Cela garantit une connexion sûre et sans accidents, ce qui rend la série LNK-DEC110
la solution idéale et fiable pourSystèmes de surveillance de vidéosurveillance professionnelset exigeant à distance
projets d'extension du réseau.
Ethernet industriel sur les caractéristiques de l'extenseur coaxial
Je ne sais pas.Soutenir10/100 Mbps pour une transmission Full Duplex Ethernetjusqu'à1200m (sans PoE)ou300 m (avec PoE)
Je ne sais pas.Compatible avecLe câble coaxial (optimal), 586B, CAT5e/6médias de transmission
Je ne sais pas.Large plage de tension d'entrée:Partie de l'appareil(PoE nécessite48 V en courant continu)
Je ne sais pas.Soutien simultané pourPuissance sur coaxiale (PoC)etÉnergie sur Ethernet (PoE)
Je ne sais pas.Le doubleConception de l'interface BNC, supportant jusqu'à7 liaisons de lignes de succursales
Je ne sais pas.Opération de branchement, en utilisant l'infrastructure réseau existante pour une installation facile
Je ne sais pas.Conforme àProtocole Ethernet IEEE 802.3 10/100Base-TX
Je ne sais pas.Équipé dechiffrement AES à 128 bitsetTechnologie de puissance PoE+pour une transmission sûre et fiable
Je ne sais pas.Intégréprotection transitoire, avecgamme de température de fonctionnement de qualité industrielle
Je ne sais pas.Amélioration de la fiabilité avecprotection contre la foudre, protection contre les surtensions et performances anti-interférences élevées
Indices techniques de l'éthernet industriel sur le prolongateur coaxial
|
Éthernet
|
|
Les normes
|
IEEE802.3 10Base-T
|
|
Pour les appareils à commande numérique:
|
|
IEEE802.3af Réseau électrique Ethernet
|
|
IEEE802.3at sur le réseau Ethernet
|
|
Cablage
|
10Base-T: catégorie 3,4,5, ou plus
|
|
|
100Base-TX: Cat5 ou supérieure
|
|
Distance maximale
|
Cat5UTP jusqu'à 100 m
|
|
Connecteur
|
1 x RJ45
|
|
Coaxial
|
|
Cablage
|
Cable coaxial (75 ohms)
|
|
Connecteur
|
1 BNC (femme)
|
|
Distance
|
Jusqu'à 1200 m (sans PoE), 300 m (avec PoE)
|
|
Taux de données
|
|
Connexion descendante (TX à RX)
|
Pour les appareils à commande numérique, le nombre maximal d'appareils à commande numérique est de:
|
|
Lien vers le haut (RX à TX)
|
Pour les appareils à commande numérique, le nombre maximal d'appareils à commande numérique est de:
|
|
Technologie
|
Communication par câble électrique (PLC)
|
|
Protéger
|
|
Polarité inversée
|
Présent
|
|
Électricité et mécanique
|
|
Puissance d'entrée
|
Pour les appareils de type à commande numérique, la valeur maximale de l'indicateur d'alimentation doit être égale ou supérieure à:
|
|
Consommation d'électricité
|
8 W maximum (PoC non utilisé)
|
|
60 W maximum (Poc en cours d'utilisation)
|
|
Indicateurs LED
|
|
Le pouvoir Je ne sais pas.
|
RED (allumage: maintenir l'éclairage; éteint: éteindre)
|
|
Coax (Câble de connexion)
|
Verte (clignotant: transmission du signal)
|
|
Éthernet
|
SPD, LINK/ACT, PoE ((Émetteur)
|
|
PoE
|
|
La norme
|
Pour les appareils électroniques/ à
|
|
Le mode
|
Mode B
|
|
Port
|
RJ45
|
|
Puissance maximale par port
|
25.5W max. à RX ((Appareil alimenté)
|
|
30W Max.at TX ((Équipement d'assèchement de puissance)
|
|
Le mode
|
Positif ((VCC+): RJ45 épingle 4,5
|
|
Négatif (VCC-): RJ45 pin 7,8
|
|
Dimensions (W x D x H)
|
95 ×67 × 30 mm
|
|
Le poids
|
0.5en kg
|
|
Enveloppe
|
Boîtier en aluminium
|
|
Environnemental
|
|
Température de fonctionnement
|
-10 ̊C à 60 ̊C (14 ̊F à 140 ̊F)
|
|
Température de stockage
|
-40 ̊C à 85 ̊C (-40 ̊F à 185 ̊F)
|
|
Humidité relative
|
5% à 90% non condensés
|
|
Résultats de l'enquête
|
> 100 000 heures
|
|
Autorisations réglementaires
|
Résistance à la corrosion
Classe A de la partie 15 de la FCC
Pour les véhicules à moteur
Protection contre les surtensions
RJ45: 1KV
BNC: 2KV
Puissance: 500 V
|
Informations sur les commandes d'Ethernet industriel par extension coaxiale
|
Modèle
|
Définition
|
|
Le code de conduite est le code de conduite de l'appareil.- Je ne sais pas./R
|
Le convertisseur DIN-Rail EoCune distance de transmission de 1200 m,y comprisÉmetteur
etRécepteur,Je ne veux past y compris adaptateur d'alimentation
|
|
Le code de conduite est le code de conduite de l'appareil.-T/R
|
Convertisseur DIN-Rail EoC avec PoE+,une distance de transmission de 300 m,y compris
Émetteur etRécepteur,Je ne veux past y compris adaptateur d'alimentation
|
