Aperçu du commutateur Ethernet géré industriel

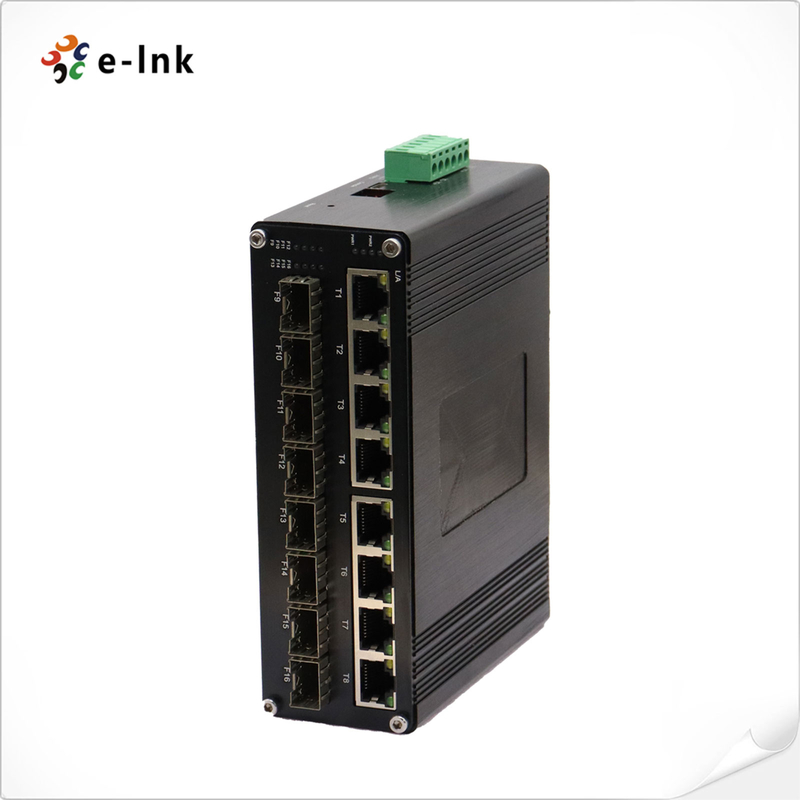

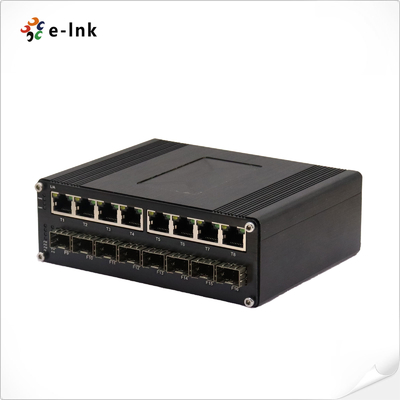

Le LNK-IMC808GM est une série robuste de commutateurs Ethernet gérés L2+ avec 8 ports RJ45 10/100/1000Base-T
et 8 ports fibre SFP 1000Base-X. Conçue pour les environnements difficiles, la série assure une grande fiabilité
et une intégration transparente avec les caméras IP et les WAP. Elle offre également une connectivité fibre flexible
(monomode et multimode). Elle est idéale pour étendre les réseaux entre des sites distants
et offre une gestion avancée et un déploiement plug-and-play.
Caractéristiques du commutateur Ethernet géré industriel
►Prend en charge les 8×10/100/1000Base-T RJ45 ports + 8×1000Base-X SFP emplacements
►Les ports RJ45 prennent en charge 10/100/1000Mbps full/half-duplex, auto-négociation et Auto MDI/MDIX
►Port de gestion USB-C pour une configuration facile, éliminant le besoin d'un accès série RS232
►Prend en charge les trames Jumbo 9K pour une meilleure efficacité de transmission des données
►Conforme à la norme IEEE 802.3az Energy Efficient Ethernet (EEE)
►Boîtier en aluminium IP40 robuste pour la durabilité
►Installation sur rail DIN flexible pour les environnements industriels
►Large plage de températures de fonctionnement : Température de stockage :
Indices techniques du commutateur Ethernet géré industriel
|
Ethernet
|
|
Normes :
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Transfert & FiltrageTaux : 14 880 pps (10 Mbit/s)
|
148 800 pps (100 Mbit/s)
|
|
1 488 000 pps (1 000 Mbit/s)
|
|
Mémoire tampon de paquets :
|
|
2,75
|
M bitsType de traitement :
|
|
Stockage et transfert
|
Bande passante du fond de panier
|
|
64
|
Gbit/sLongueur maximale des paquets :
|
|
16
|
KTaille de la table d'adresses :
|
|
16
|
KAdresses MAC Interface
|
|
Connecteur :
|
|
8
|
Options SFP Port optique :
|
|
8
|
Options SFP SFP USB
|
|
-C :1
|
x USB-C (pour la gestion) Interface série RS485 (en option)
|
|
Interface physique
|
|
Borne à vis à 3 broches standard industriel
|
Type de données
|
|
1Ch RS485 bidirectionnel
|
Signaux RS-485
|
|
Données+, Données-, GND
|
Distance de ligne du port série (cuivre)
|
|
1 000 mètres
|
Débit en bauds
|
|
0 ~ 800 kbit/s
|
Environne
|
|
mentaleTempérature de fonctionnement :
|
|
-40 °C à 80 °C (-40 °F à 176 °F)
|
Température de stockage :
|
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
Humidité relative :
|
|
5 % à 95 % sans condensation
|
MTBF
|
|
> 200 000 heures
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
|
12~
|
57VCC,, Consommation électrique :
|
|
8
|
Options SFPProtection :
|
|
Surcharge de l'alimentation :
|
|
Réinitialisation automatique
|
Inversion de polarité :
|
|
Présent
|
DI
|
|
P SwitchCommutateur DIP à 4 chiffres
|
|
fonctionDIP
|
Fonction
|
Paramètres
|
SW 1
|
|
VLAN
|
,
|
OFF - Désactivé
|
SW 3
|
|
Gestion en anneau
|
ON - Activé
|
OFF - Désactivé
|
SW 3
|
|
Réservé
|
ON - Réservé
|
OFF - Réservé
|
Indicateurs LED :
|
|
Réservé
|
ON - Réservé
|
OFF - Réservé
|
Indicateurs LED :
|
|
Alimentation :
|
|
État de l'alimentation
|
Ethernet (par port) :
|
|
Liaison/Activité
|
Fibre
|
|
:Port Gigabit SFP : F9~F14
|
Dimensions (L x P x H) :
|
|
149
|
x 50x 50mm Poids :
|
|
0,6
|
5KgBoîtier :Aluminium
|
|
Boîtier
|
Options de montage : Montage sur rail DIN
|
|
Fonctionnalités logicielles
|
Protocoles de redondance
|
|
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens
|
|
Prise en charge de la multidiffusion
|
Prise en charge d'IGMP Snooping V1/V2/V3
|
|
,
|
prise en charge de GMRP, GVMP, 802.1Q, Prise en charge de la norme IEEE 802.1Q 4K VLAN
|
|
,
|
prise en charge de QINQ, Double VLAN,, SNTP
|
|
QOS
|
Redirection basée sur le flux
|
|
Limitation du débit basée sur le flux
|
Filtrage de paquets basé sur le flux
8*files d'attente de sortie de chaque port 802.1p/correspondance de priorité DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
ACL
ACL basé sur le port
|
|
ACL basé sur le port et le VLAN
|
Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
Maintenance diagnostique
Prise en charge de la mise en miroir des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme relais unidirectionnel, RMON, TRAP
|
|
Sécurité
|
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
|
|
Prise en charge de DHCP Snooping, Option 82
|
,
accès de sécurité 802.1X,, Prise en charge de DDOS
,
filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP, Gestion IPv4/IPv6
|
|
Route statique
|
Approbations réglementaires
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surge)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
|
Informations de commande du commutateur Ethernet géré industriel
|
|
Modèle
|
Description
|
LNK
|
-IMC
|
|
808Options SFPMIndustriel L2+ 8 ports 10/100/1000T + 8
|
ports SFP 1000X Commutateur Ethernet géréOptions SFP► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
|
► Le module SFP doit être acheté séparément.
|
Options de montage
|
|
► Support DIN-Rail par défaut installé
|
|
Options d'alimentation
|
► Alimentation sur rail DIN. Fil ouvert pour le bornier.
|
|
► L'alimentation doit être achetée séparément.
|
