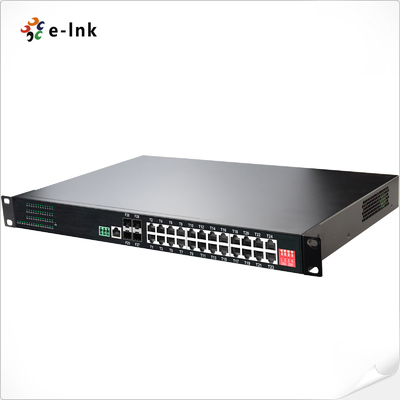

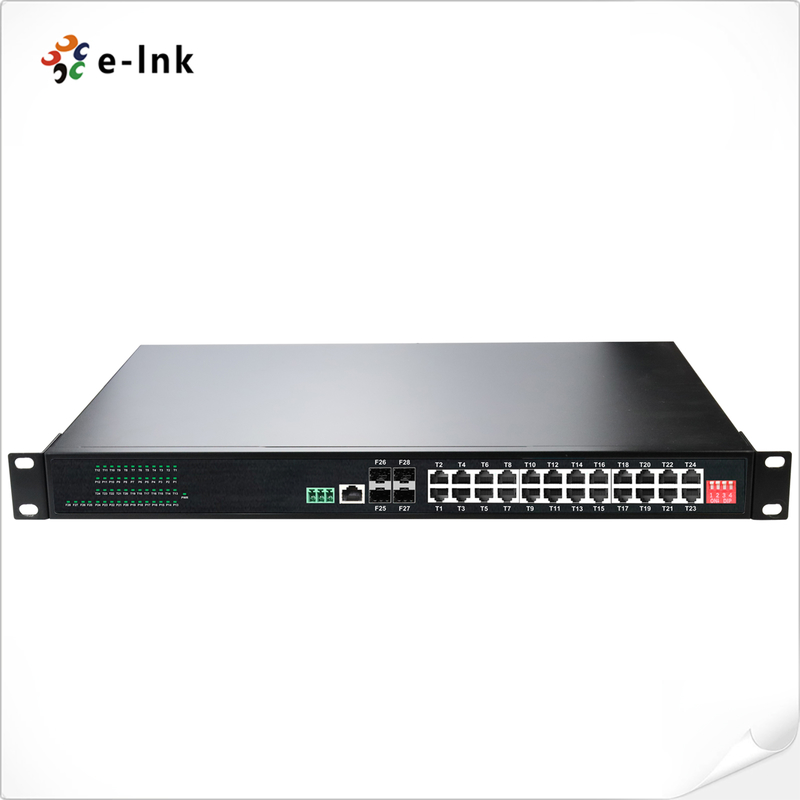

Industriel L2+ Rackmount 24 ports 10/100/1000T 802.3at PoE + 4 ports 1000X SFP Commutateur Ethernet géré
Aperçu du commutateur Ethernet géré industriel
La série ETH-IMC2424MP est un commutateur rackable4×emplacements SFP 1000Base-Xgéré L2+ avec
24 ports RJ45 10/100/1000Base-T avec prise en charge 802.3at PoE+ et 4 emplacements fibre SFP 1000Base-X.
Conçu pour les environnements difficiles, le commutateur fournit une alimentation PoE haute puissance à plusieurs appareils,
tels que les caméras IP et les points d'accès sans fil. Il offre une connectivité de liaison montante fibre flexible
(monomode et multimode) et propose des capacités de gestion avancées pour une intégration réseau fiable dans les applications industrielles et distantes.
Fonctionnalités du commutateur Ethernet géré industriel
►
pour un déploiement flexible24×ports RJ45 10/100/1000Base-T, 4×emplacements SFP 1000Base-X, et 1×interface RS485►
pour un déploiement flexiblele full/half-duplex 10/100/1000Mbps, la négociation automatique et Auto MDI/MDIX►
pour un déploiement flexibleIEEE 802.3af/at pour les applications PoE
pour un déploiement flexibleFonctions du commutateur DIP: VLAN à une touche, gestion de la boucle à une touche, réinitialisation PoE et transmission PoE de 250 m
pour un déploiement flexible►Port de gestion USB-C
pour un déploiement flexible►Prend en charge les trames Jumbo 10K
pour un déploiement flexible►Conforme à
pour un déploiement flexible►Boîtier en aluminium IP40
pour un déploiement flexible►Prend en charge l'installation en rack 1U 19”
pour un déploiement flexible►-40 °C à 80 °C (-40 °F à 176 °F)
-40 °C à 80 °C (-40 °F à 176 °F)
|
Indices techniques du commutateur Ethernet géré industriel
|
|
Ethernet
|
Normes :
|
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-XIEEE802.3 p
|
|
QoS
|
|
IEEE802.1d Spanning TreeTransfert & Filtrage Taux :
|
14 880 pps (10 Mbit/s)
|
|
148 800 pps (100 Mbit/s)
|
|
1 488 000 pps (1 000 Mbit/s)
|
|
Mémoire tampon de paquets :
|
12 Mbits
|
|
Type de traitement :
|
Stockage et transfert
|
|
Bande passante du fond de panier
|
110 Gbit/s
|
|
Longueur maximale des paquets :
|
Trame Jumbo 10K octets
|
|
Taille de la table d'adresses :
|
8K Adresses MAC
|
|
Interface
|
|
Connecteur :
|
24 x RJ45
|
|
RS485 :
|
1 x RS485 (en option)
|
|
Port optique :
|
4 x 1000Base-X SFP
|
|
USB-C :
|
1 x USB-C (pour la gestion)
|
|
Interface série RS485 (en option)
|
|
Interface physique
|
Borne à vis à 3 broches standard industrielle
|
|
Type de données
|
1 canal RS485 bidirectionnel
|
|
Signaux RS-485
|
Données+, Données-, GND
|
|
Distance de la ligne du port série (cuivre)
|
1 000 mètres
|
|
Débit en bauds
|
0 ~ 800 kbit/s
|
|
PoE (Power over Ethernet)
|
|
Norme :
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port :
|
RJ45
|
|
Affectation des broches d'alimentation
|
4/5(+), 7/8(-)
|
|
Budget PoE :
|
Jusqu'à 720 watts de budget PoE
|
|
Environnement
|
|
Température de fonctionnement :
|
-40 °C à 80 °C (-40 °F à 176 °F)
|
|
Température de stockage :
|
-40 °C à 85 °C (-40 °F à 185 °F)
|
|
Humidité relative :
|
5 % à 95 % sans condensation
|
|
MTBF
|
> 200 000 heures
|
|
Électrique et mécanique
|
|
Puissance d'entrée :
|
48~57VCC, Alimentation redondante (bornier à 6 broches)
|
|
Consommation électrique :
|
15 W max.(PoE en cours d'utilisation<720 W)
|
|
Protection :
|
|
Surcharge de l'entrée d'alimentation :
|
Réinitialisation automatique
|
|
Polarité inverse :
|
Présent
|
|
DIP Switch
|
|
Commutateur DIP à 4 chiffres fonction
|
DIP
|
Fonction
|
Paramètres
|
|
SW 1
|
VLAN
|
ON - Activé
|
OFF - Désactivé
|
|
SW 2
|
Gestion de la boucle
|
ON - Activé
|
OFF - Désactivé
|
|
SW 3 (à mettre à niveau)
|
Réseau PoE de 250 m
|
ON - Activé
|
OFF - Désactivé
|
|
SW 4 (à mettre à niveau)
|
Réinitialisation PoE
|
ON - Activé
|
OFF - Désactivé
|
|
Indicateurs LED :
|
|
PWR :
|
État de l'alimentation
|
|
Ethernet (par port) :
|
Liaison/Activité
|
|
PoE
|
État PoE (T1~T24)
|
|
Fibre:
|
Port SFP Gigabit : F1~F4
|
|
Dimensions (L x l x H) :
|
440 mm x 300 mm x 45 mm
|
|
Poids :
|
3,5 kg
|
|
Boîtier :
|
Aluminium Boîtier
|
|
Options de montage :
|
Montage en rack
|
|
Fonctionnalités logicielles
|
|
Protocoles de redondance
|
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens
|
|
Prise en charge de la multidiffusion
|
Prise en charge d'IGMP Snooping V1/V2/V3,prise en charge de GMRP, GVMP, 802.1Q
|
|
VLAN
|
Prise en charge de IEEE 802.1Q 4K VLAN,prise en charge de QINQ, Double VLAN,
|
|
Gestion du temps
|
SNTP
|
|
QOS
|
Redirection basée sur le flux
Limitation du débit basée sur le flux
Filtrage de paquets basé sur le flux
8*files d'attente de sortie de chaque port 802.1p/correspondance de priorité DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
|
|
ACL
|
ACL basé sur le port
ACL basé sur le port et le VLAN
Filtrage de paquets de la couche 2 à la couche 4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
|
PoGestion E
|
Limite de puissance totale de l'alimentation PoE
Allocation de puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement PoE
Planification du fonctionnement PoE
|
|
Maintenance diagnostique
|
Prise en charge de la mise en miroir des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme de relais unidirectionnel, RMON, TRAP
|
|
Sécurité
|
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de DHCP Snooping, Option 82,accès de sécurité 802.1X,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS,filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP
|
|
Fonctionnalités avancées de la couche 2+
|
Gestion IPv4/IPv6
Route statique
|
|
Approbations réglementaires
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
CEI 61000-4-2: 2008 (ESD)
|
|
CEI 61000-4-3: 2010 (RS)
|
|
CEI 61000-4-4: 2012 (EFT)
|
|
CEI 61000-4-5: 2014 (Surtension)
|
|
CEI 61000-4-6: 2013 (CS)
|
|
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande du commutateur Ethernet géré industriel
|
Modèle
|
Description
|
|
ETH-IMC2424MP
|
Industriel L2+ Rackmount 24 ports 10/100/1000T 802.3at PoE + 4 ports 1000X SFP Commutateur Ethernet géré
|
|
Options SFP
|
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP
|
|
► Le module SFP doit être acheté séparément.
|
|
Options de montage
|
► Installation en rack
|
|
Options d'alimentation
|
► Alimentation industrielle. Fil ouvert pour le bornier.
|
|
► L'alimentation doit être achetée séparément.
|
