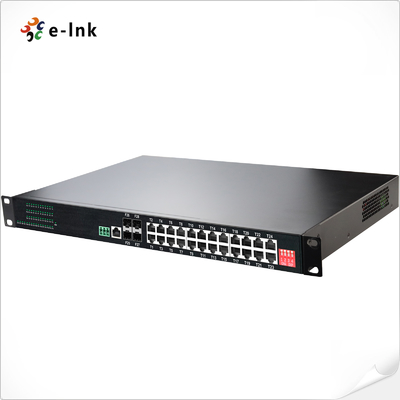

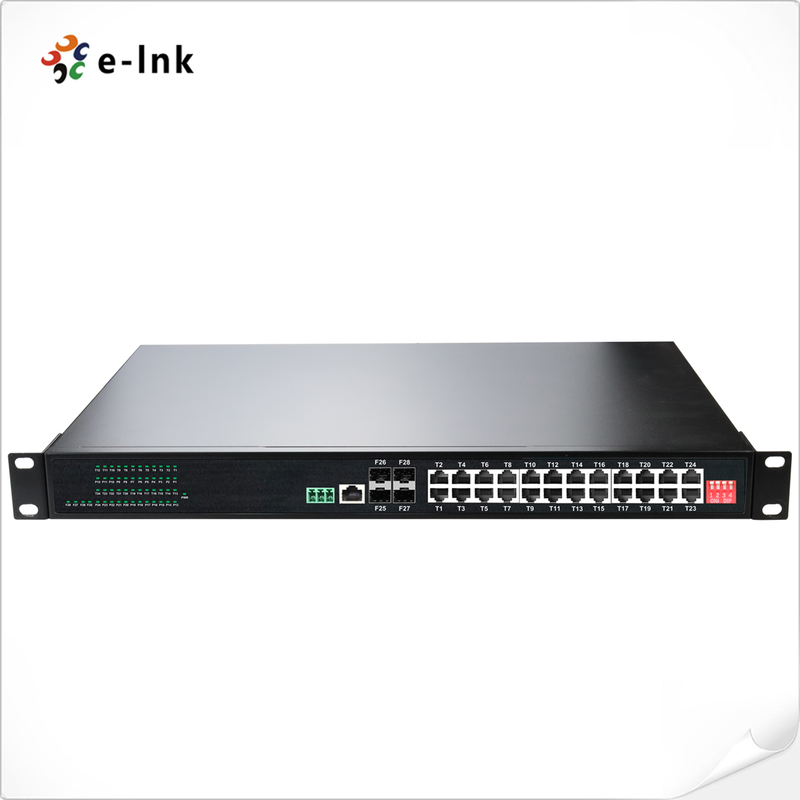

L2+ dans le secteur industrielRackmount 24 ports 10/100/1000T + 4 ports 1000X commutateur Ethernet géré SFP
Vue d'ensemble du commutateur Ethernet géré industriel
LeLe montant de l'épargne annuelleLa série est un rougissé,L2+ géré,commutateur Ethernet monté sur rackavec
24 Ports RJ45 10/100/1000Base-Tet4 fentes de fibres SFP de base 1000-X. Conçu
pour les environnements industriels, l'ETH-IMC2424M offre une intégration de réseau fiable,
une connectivité en fibre flexible (mode unique et multimode) et des capacités de gestion avancées.
Sa conception robuste et son déploiement plug-and-play le rendent idéal pour connecter des appareils réseau
Comme ça.Caméras IPetpoints d'accès sans fildans des conditions difficiles et des endroits éloignés.
Caractéristiques du commutateur Ethernet géré industriel
Je ne sais pas.Équipé deLes ports RJ45 de base-T sont situés à 24×10/100/1000etDes emplacements SFP de base-X de 4 × 1000
Je ne sais pas.Support des ports RJ4510/100/1000Mbps plein/mi-duplex, auto-négociation et Auto MDI/MDIX
Je ne sais pas.Port de gestion USB-Cpour une configuration facile, éliminant le besoin d'un accès série RS232
Je ne sais pas.Soutenir10K Jumbo Framespour un transfert efficace de données à haut volume
Je ne sais pas.Conforme àÉnergie de l'émetteur
Je ne sais pas.RésistantRéservoir en aluminium de qualité IP40pour la durabilité dans des environnements exigeants
Je ne sais pas.Compatible avecInstallation à support 1U 19pour un déploiement flexible
Je ne sais pas.Large plage de température de fonctionnement:-40°C à 80°C (-40°F à 176°F)
Indices techniques des commutateurs Ethernet gérés industriels
|
Éthernet
|
|
Les normes:
|
Les données de base sont fournies par les autorités compétentes de l'UE.
|
|
Pour les appareils électroménagers, le nombre de points de contact doit être déterminé en fonction de l'échantillonnage.
|
|
Les données de base sont fournies par les autorités compétentes de l'UE.
|
|
Le nombre de points de contact doit être déterminé en tenant compte de l'importance des points de contact
|
|
Je veux dire, IEEE802.3p Qualité de service
|
|
IEEE802.1d Arbre de délimitation
|
|
En avant&FiltreurLe Le taux:
|
14Pour les appareils électroniques
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Mémoire tampon de paquets:
|
12 M bits
|
|
Type de traitement:
|
Réservation et transfert
|
|
Largeur de bande du plan arrière
|
110 Gbps
|
|
Longueur maximale du paquet:
|
10K bytes Jumbo Frame
|
|
Taille du tableau d'adresses:
|
8K Adresses MAC
|
|
Interface
|
|
Connecteur:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (facultatif)
|
|
Port optique:
|
4 x 1000X en base Le SFP
|
|
USB- C: Je suis désolé.
|
1 x USB-C (pour la gestion)
|
|
Interface série RS485 (facultatif)
|
|
Interface physique
|
Terminus à vis à trois broches de type industriel
|
|
Type de données
|
1Ch RS485 Bi-direction
|
|
Signal RS-485
|
Données+, Données-, GND
|
|
Distance entre les lignes de port en série (cuivre)
|
1000 mètres
|
|
Taux de baud
|
0 ~ 800 kbps
|
|
EnvironnementsNtal
|
|
Température de fonctionnement:
|
-40°C à 80°C (-40°F à 176°F)
|
|
Température de stockage:
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative:
|
5% à 95% non condensés
|
|
Résultats de l'enquête
|
> 200 000 heures
|
|
Électricité et mécanique
|
|
Puissance d'entrée:
|
12 à 48VDC, Puissance redondante (bloc terminal à 6 broches)
|
|
Consommation d'énergie:
|
15 watts au maximum.
|
|
Protéger
|
|
Surcharge d'alimentation:
|
Réinitialisable automatiquement
|
|
Polarité inversée:
|
Présent
|
|
DIP Commutateur
|
|
Commutateur DIP à 4 chiffresfonctionLe gouvernement
|
DIP
|
Fonction
|
Paramètres
|
|
SW 1
|
VLAN
|
ON - Activé
|
OFF - handicapé
|
|
SW 2
|
Gestion de l'anneau
|
ON - Activé
|
OFF - handicapé
|
|
SW 3
|
Réservé
|
ON - Réservé
|
OFF - Réservé
|
|
SW 4
|
Réservé
|
ON - Réservé
|
OFF - Réservé
|
|
Indicateurs à LED:
|
|
- Je vous en prie.
|
État de la puissance
|
|
Ethernet (par port):
|
Lien/Activité
|
|
Les fibres:
|
Port SFP Gigabit: F25 à F28
|
|
Les dimensions (L x O x H):
|
440 mm x 300 mm x 45 mm
|
|
Poids:
|
3.5kg
|
|
Le boîtier:
|
D'aluminium Le cas
|
|
Options de montage:
|
Montage à rayonnage
|
|
Caractéristiques du logiciel
|
|
Protocoles de redondance
|
Prise en charge de la STP/RSTP/MSTP/ERPSv2, de l'agrégation des liens
|
|
Prise en charge de la diffusion
|
Prise en charge de l'espionnage par l'IGMP V1/V2/V3,soutenir le PGMR, le PGMV,802.1Q
|
|
VLAN
|
Prise en charge du réseau VLAN 4K IEEE 802.1Q,une prise en charge de QINQ, double VLAN,
|
|
Gestion du temps
|
SNTP
|
|
Le QOS
|
Redirection basée sur le flux
Limitation du taux basée sur les flux
Filtrage des paquets basé sur le flux
8*Les files d'attente de sortie de chaque port 802.1p/DSCP
Diff-Serv QoS, marque de priorité ou remarque
Algoritme de planification des files d'attente (SP, WRR, SP+WRR)
|
|
LCA
|
ACL émettrice basée sur un port
ACL basé sur le port et le VLAN
Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets.
Fournir une ACL basée sur le MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
|
Maintenance diagnostique
|
Prise en charge du mirroring des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge de la CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP ((IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme par relais à sens unique, RMON, TRAP
|
|
Sécurité
|
Protection contre les orages de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de l'espionnage DHCP, option 82,802.1X accès de sécurité,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge des attaques DDOS,filtrage / liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation du port, limite de vitesse du message ARP
|
|
Caractéristiques avancées de la couche 2+
|
Gestion de l'IPv4/IPv6
Route statique
|
|
Autorisations réglementaires
|
|
La présente directive est obligatoire dans tous les États membres.
|
|
Pour les véhicules à moteur électrique
|
|
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
|
|
Pour l'utilisation de l'appareil de mesure
|
|
Pour les appareils à moteur:2010
|
|
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
|
|
Le nombre de points de contrôle doit être supérieur ou égal à:
|
|
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
|
|
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
|
|
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).
|
Informations relatives aux commandes de commutateurs Ethernet gérés industriels
|
Modèle
|
Définition
|
|
Le montant de l'épargne annuelle
|
Commutateur Ethernet géré SFP à 24 ports
|
|
Options sur les SFP
|
S'il vous plaît sélectionnez votre SFP sur notre SFP Options Page
|
|
Le module SFP doit être acheté séparément.
|
|
Options de montage
|
¢ Installation sur support
|
|
Options de puissance
|
- L'alimentation électrique industrielle.
|
|
L'alimentation électrique doit être achetée séparément.
|
Application de commutateur Ethernet géré industriel
Politique après-vente et garantie
Il est composé de:service client en ligneetservice à la clientèle par téléphone, en prévoyantconsultation du produit,
soutien technique à distance,services de maintenance et d'acceptation.
Politique en matière de services: Trois mois de remplacement et trois ans de garantie.
Remplacement: Dans les trois mois suivant l'achat d'une série de produits, après avoir testé la défaillance du produit
Les dommages causés par les techniques et les dommages causés par l'homme par des catastrophes non naturelles, l'acheteur peut directement
Il s'agit d'un produit de qualité supérieure à celle de l'autre produit.
S'il n'y a pas de problème lors de l'essai du produit, l'échantillon d'origine sera retourné.
Garantie: dommages causés par l'homme par des catastrophes non naturelles, la période de garantie gratuite de notre société est de 1 an.
[Les circonstances suivantes ne relèvent pas du champ d'application du remplacement et de l'entretien gratuit]
1.Dégâts causés par une utilisation et une maintenance non conformes aux instructions du manuel du produit.
2.Les dommages causés par des facteurs humains, tels qu'une tension d'entrée inappropriée, une prise d'eau et une rupture.
3.Les dommages causés aux produits par des catastrophes naturelles telles que des éclairs, des tremblements de terre, des incendies, etc.
3Modification non autorisée des paramètres inhérents ou réparation sans la permission de la société.
4- Produits dépassant le cadre de l'entretien gratuit.
5.Les dommages causés par le transport, le chargement et le déchargement lors des réparations envoyées par les clients.
6.Le code à barres ou le modèle figurant sur la carte de garantie du produit ne correspond pas au produit lui-même.
7- Une défaillance ou un dommage causé par d'autres problèmes non liés au produit tels que la conception, la technologie, la fabrication et la qualité.
