technologie Cie., Ltd de la Chine d'E-lien.
Télécommunication optique de fibre professionnelle et fabricant de produit de transmission de degré de sécurité de télévision en circuit fermé
Détails sur le produit:
Conditions de paiement et expédition:
|
interface optique: | 2 interfaces STM-1 optiques (1+1 soutenus) | Connecteur: | BNC ou RJ45/48 |
---|---|---|---|
Gamme de transmission: | S-1.1, L-1.1, gamme L-1.2 de 1, 20, 40, 60, 80, 100 à 120 kilomètres (74,5 milles) | WDM: | L'interface bidirectionnelle de fibre simple (WDM) peut être sur option soutenue |
Ligne code: | HDB3 | Impédance: | 120Ω équilibré ou 75Ω non équilibré |
Surligner: | convertisseur de médias d'Ethernet de gigabit,Convertisseur de média Ethernet fibre |

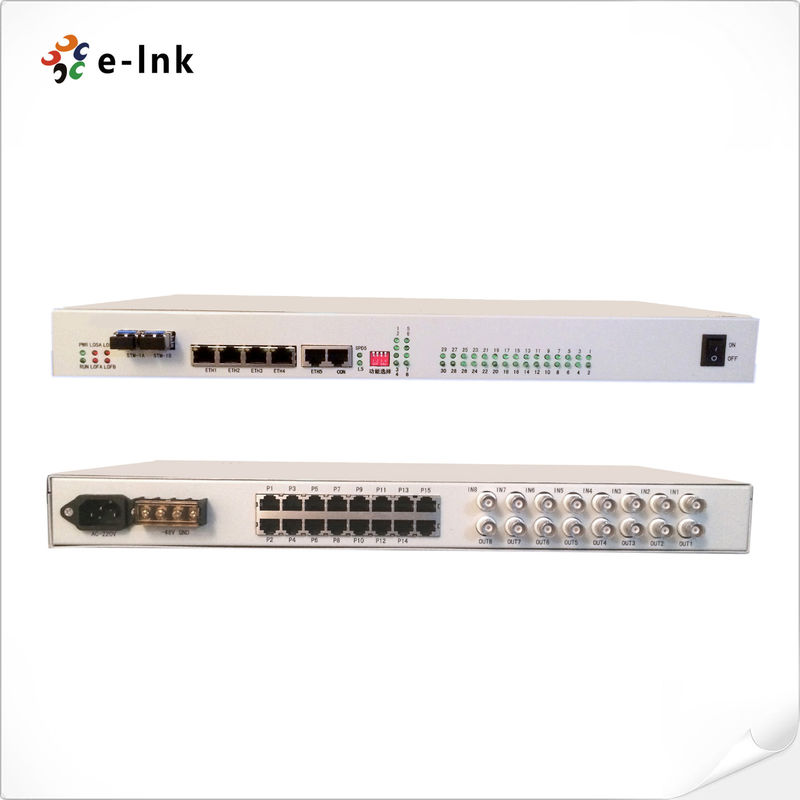

30Ch FXO/FXS + 4Ch E1 + 4Ch jeûnent Ethernet au-dessus de multiplexeur de fibre de CSAD STM-1
Aperçu
LNK-SDH-30P8E14FE est 1U l'étagère compacte Access interarmées Multiplexer/PCM avec le téléphone, l'E1, et l'Ethernet rapide plus de CSAD de 155M STM.
Il est conçu pour des applications dans des réseaux de métro et d'accès pour faciliter le transport efficace de TDM traditionnel et le trafic de données naissant pour des prestataires de service.
Caractéristiques
► jusqu'30 au canal DS0/voix
Le ► jusqu'au port 4 jeûnent Ethernet
► jusqu'8 au port E1
Vitesse optique de ► : STM-1 155 Mbps
Le ► sont conformes à ITU-T G.703, 707, 781, 782, 783, 784, 803 811 813 825 et 826 standard
Service d'Ethernet de ► soutenant GFP/LCAS/VCAT Q dans l'encapsulation de Q, concaténation VC12 virtuelle
Surveillance complète de qualité de service de ►, gestion du réseau avancée
Installation prête à l'emploi simple de ►
Appui : FXS, FXO, 2/4 ligne de bail de bande de voix de fil, 2/4 fil E&M, ligne directe, téléphone d'aimant, RS-232/422/485/, v.35, G.703 64k
Index de Technica
Liaison montante SDH/STM1 optique | |
Interface optique | 2 interfaces STM-1 optiques (1+1 soutenus) |
Connecteur | SFP |
Gamme de transmission | S-1.1, L-1.1, gamme L-1.2 de 1, 20, 40, 60, 80, 100 à 120 kilomètres (74,5 milles) |
WDM | L'interface bidirectionnelle de fibre simple (WDM) peut être sur option soutenue |
Protection | La protection de soutiens 1+1 et automatiques protègent le commutateur (APS) avec du temps d'auto-récupération moins que 50ms |
Interface E1 | |
Standard | Conformité à ITU-T G.703 |
Ligne code | HDB3 |
Impédance | 120Ω équilibré ou 75Ω non équilibré |
Connecteur | BNC ou RJ45/48 |
Débit | 2048K bps |
Signalisation de PCM | ITU-T norme PCM30 ou PCM31 de G.732. SOLIDES TOTAUX 16 en tant que tranche de temps de signalisation |
Trémoussez-vous et errez | Les rassemblements G.823 et G.824 se trémoussent et errent des conditions pour l'interface T1/E1 |
Interface de FXS | |
Norme : | Conformité à ITU-T G.711 |
Tension d'anneau | 75V |
Fréquence d'anneau | 25HZ |
Insérez la perte | -3 DB ±0.75 |
Perte croisée d'entretien | <63> |
L'indépendance | 600 ohms |
Caractéristique de fréquence | 300~3400 hertz (- 0,6 | DB +3) |
Signalisation | début de boucle |
Perte d'écho | DB 40 |
CMRR | DB 70 |
PWRR | DB 30 |
Isolement | Vrms 1500 |
Identification de l'appel | Appui |
fax de Dans-bande | Soutenez pour le fax du groupe III |
Tonnez l'allégement | L'allégement de tonnerre protègent le circuit |
Interface de FXO | |
Standard | Conformité à ITU-T G.711 |
La tension d'anneau détectent le seuil | 35V |
La fréquence d'anneau détectent le seuil | 17 à 60Hz |
L'indépendance | 600 ohms |
Perte d'écho | DB 40 |
Isolement | Vrms 1500 |
Données rapides d'Ethernet | |
Port Ethernet | 4 port IEEE 802,3 UTP |
Largeur de bande | 100Mbps |
Mode | Part ou VLAN/Separate |
802.1Q VLAN | Appui |
Autre | |
Alimentation d'énergie | C.A.C.C de -48V, +24VDC ou 220V (110V) |
Alimentation de l'énergie 1+1 facultative | AC+DC ou DC+DC |
Dimension (WxHxD) | 440 × 44 ×138mm |
Température de fonctionnement | -5°C à 60°C |
Température de stockage : | -20°C à 70°C |
Hygrométrie : | 5% à 90% sans condensation |
Autorisations réglementaires | |
ISO9001, CE, FCC, RoHS |
Personne à contacter: Mr. Michael Guo
Téléphone: 19928768315
Télécopieur: 86-755-8312-8674
