| Ethernet |
| Normes : |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Débit de transfert et de filtrage : |
14 880 pps (10 Mbps) |
| 148 800 pps (100 Mbps) |
| 1 488 000 pps (1000 Mbps) |
| Mémoire tampon de paquets : |
12 M bits |
| Type de traitement : |
Stockage et transfert |
| Bande passante du fond de panier |
110 Gbit/s |
| Longueur maximale des paquets : |
Trame Jumbo de 10 K octets |
| Taille de la table d'adresses : |
8 K adresses MAC |
| Interface |
| Connecteur : |
16 x RJ45 |
| RS485 : |
1 x RS485 (en option) |
| Port optique : |
4 x 1000Base-X SFP |
| USB-C : |
1 x USB-C (pour la gestion) |
| Interface série RS485 (en option) |
| Interface physique |
Borne à vis à 3 broches standard industriel |
| Type de données |
1Ch RS485 bidirectionnel |
| Signaux RS-485 |
Data+, Data-, GND |
| Distance de la ligne du port série (cuivre) |
1000 mètres |
| Débit en bauds |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Norme : |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Port : |
RJ45 |
| Affectation des broches d'alimentation |
4/5(+), 7/8(-) |
| Budget PoE : |
Jusqu'à 480 watts de budget PoE |
| Environnement |
| Température de fonctionnement : |
-40 °C à 80 °C (-40 °F à 176 °F) |
| Température de stockage : |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Électrique et mécanique |
| Puissance d'entrée : |

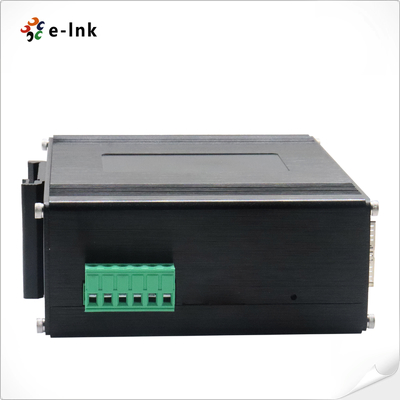

48~57 VCC, alimentation redondante (bornier à 6 broches) |
| Consommation électrique : |
8 W max. (PoE en cours d'utilisation<480 W) |
| Protection : |
| Surcharge de l'alimentation : |
Réinitialisation automatique |
| Inversion de polarité : |
Présent |
| DICommutateur P |
Fonction du commutateur DIP à 4 chiffres |
DIP |
Fonction |
Paramètres |
| SW 1 |
VLAN |
ON - Activé |
OFF - Désactivé |
| SW 2 |
Gestion de la boucle |
ON - Activé |
OFF - Désactivé |
| SW 3 (à mettre à niveau) |
Réseau PoE de 250 m |
ON - Activé |
OFF - Désactivé |
| SW 4 (à mettre à niveau) |
Réinitialisation PoE |
ON - Activé |
OFF - Désactivé |
| Indicateurs LED : |
| PWR : |
État de l'alimentation |
| Ethernet (par port) : |
Liaison/Activité |
| PoE : |
État PoE |

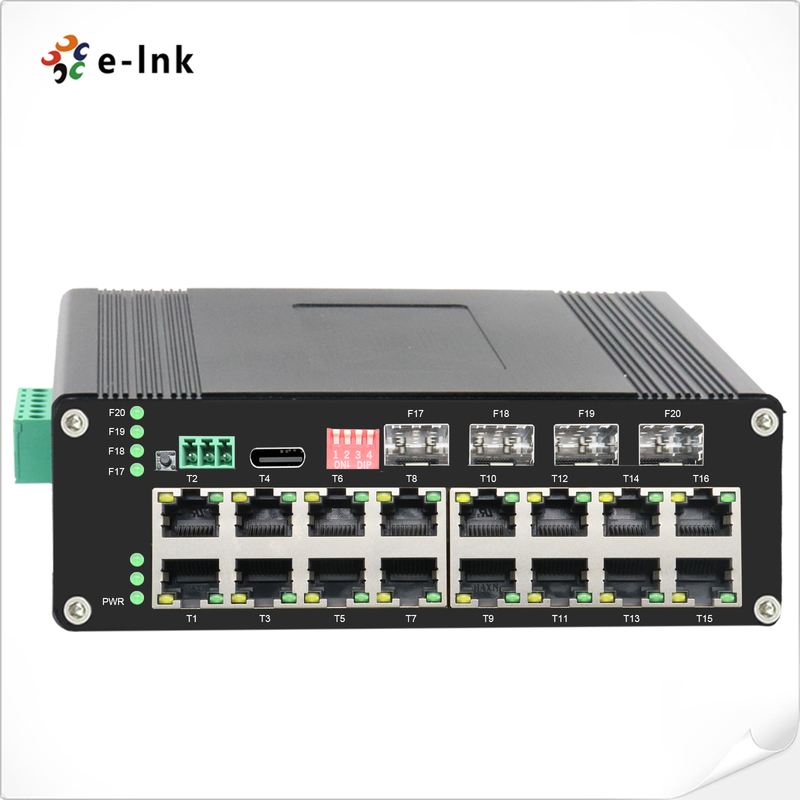

| Fibre : |
Port Gigabit SFP : F17~F20 |
| Dimensions (L x P x H) : |
155 x 115 x 85 mm |
| Poids : |
1,2 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Montage sur rail DIN |
| Fonctionnalités logicielles |
| Protocoles de redondance |
Prise en charge de STP/RSTP/MSTP/ERPSv2, agrégation de liens |
| Prise en charge de la multidiffusion |
Prise en charge d'IGMP Snooping V1/V2/V3, prise en charge de GMRP, GVMP, 802.1Q |
| VLAN |
Prise en charge d'IEEE 802.1Q 4K VLAN, prise en charge de QINQ, Double VLAN, |
| Gestion du temps |
SNTP |
| QOS |
Redirection basée sur le flux
Limitation du débit basée sur le flux
Filtrage des paquets basé sur le flux
8*files d'attente de sortie de chaque port 802.1p/correspondance de priorité DSCP
Diff-Serv QoS, marquage/remarque de priorité
Algorithme de planification des files d'attente (SP, WRR, SP+WRR)
|
| ACL |
ACL basé sur le port
ACL basé sur le port et le VLAN
Filtrage des paquets L2 à L4, correspondance des 80 premiers octets du message.
Fournir une ACL basée sur MAC, l'adresse MAC de destination, la source IP, la destination IP, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et VLAN, etc.
|
| Gestion PoE |
Limite de puissance totale de l'alimentation PoE
Allocation de la puissance de sortie PoE
Configuration de la priorité de sortie PoE
État de fonctionnement PoE
Planification du fonctionnement PoE
|
| Maintenance diagnostique |
Prise en charge de la mise en miroir des ports, Syslog, Ping |
| Fonction de gestion |
Prise en charge de CLI, WEB, SNMPv1/v2/v3, serveur Telnet pour la gestion, EEE, LLDP, serveur/client DHCP (IPv4/IPv6), Cloud/MQTT |
| Gestion des alarmes |
Prise en charge de 1 sortie d'alarme relais, RMON, TRAP |
| Sécurité |
Protection contre les tempêtes de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de DHCP Snooping, Option 82, accès de sécurité 802.1X,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge de DDOS, filtrage/liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation des ports, limite de vitesse des messages ARP
|
| Fonctionnalités avancées de la couche 2+ |
Gestion IPv4/IPv6
Route statique
|
| Approbations réglementaires |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| CEI 61000-4-2: 2008 (ESD) |
| CEI 61000-4-3: 2010 (RS) |
| CEI 61000-4-4: 2012 (EFT) |
| CEI 61000-4-5: 2014 (Surtension) |
| CEI 61000-4-6: 2013 (CS) |
| CEI 61000-4-8: 2009 (PFMF) |
