Convertisseur PoE++ industriel 10G SFP+ vers Multi-Gigabit 90W
Aperçu

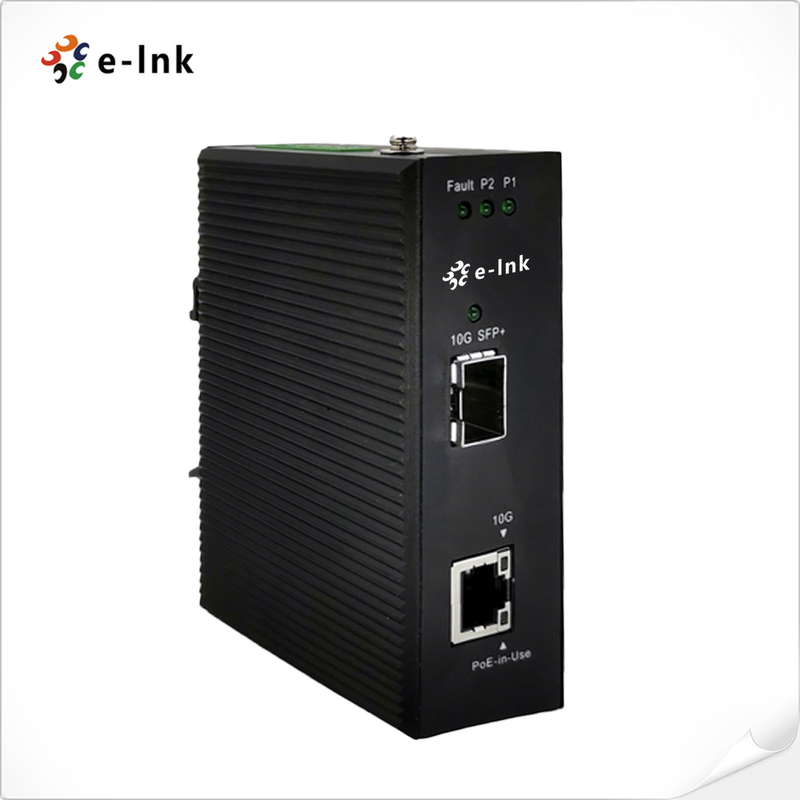

Le E-link Série LNK-10GHP est un convertisseur média industriel 10G SFP+ vers Multi-Gigabit
PoE++, conçu pour fournir à la fois une bande passante ultra-élevée et une puissante sortie PoE++
(jusqu'à 90W) pour les appareils réseau avancés. Conçu pour les déploiements critiques tels que les points d'accès Wi-Fi
6, les dorsales de surveillance et l'edge computing, il assure une
transmission transparente des données et de l'alimentation dans les environnements industriels difficiles
.
Compact, sans ventilateur et classé IP40, il offre des
performances 10G avec une compatibilité multi-vitesse flexible(10G/5G/2.5G/1G/100M), ainsi que des entrées d'alimentation CC redondantes
pour un fonctionnement ininterrompu.
CaractéristiquesConversion intelligente 10G SFP+ vers 10G/5G/2.5G/1G/100M RJ45
PoE++ IEEE 802.3bt jusqu'à 90W pour les PD haute puissance (points d'accès Wi-Fi 6, caméras PTZ, etc.)
Boîtier en aluminium compact sans ventilateur, classé IP40 pour une fiabilité industrielle
Fonctionnement à large plage de températures de -40°C à +80°C
Deux entrées d'alimentation CC redondantes 44–57VDC avec protection contre l'inversion de polarité
Flexibilité de montage sur rail DIN et mural pour diverses installations
Structure de commutation haut débit de 20 Gbit/s avec des performances non bloquantes
Protection complète contre les décharges électrostatiques et les surtensions, conforme aux normes CE/FCC/RoHS
Index techniques
| Ethernet |
| Normes : |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae Ethernet 10 Gbit/s |
| IEEE 802.3x Contrôle de flux en duplex intégral |
| IEEE 802.3az Ethernet écoénergétique (EEE) |
| IEEE 802.3bt Alimentation par Ethernet à 4 paires |
| IEEE 802.3at Alimentation par Ethernet Plus PSE |
| IEEE 802.3af Alimentation par Ethernet Plus |
| Contrôle de flux : |
Trame de pause IEEE 802.3x pour le duplex intégral |
| Structure de commutation : |
20 Gbit/s/non bloquant |
| Câbles réseau |
10G/5G/2.5G/1G/100M Base-T :
10G - Cat 6A/7
5G - Cat 6/6A/7
2.5G/1G - Cat 5e/6/6A/7
100M – Cat 5/5e/6/6A/7
Câble UTP Cat 5/5e/6/6A/7 (100 mètres maximum)
Câble STP EIA/TIA-568 100 ohms (100 mètres maximum)
10GBase-LR/SR/BX :
Câble à fibre optique multimode 50/125um ou 62,5/125um, jusqu'à 300 m
Câble à fibre optique monomode 9/125um, jusqu'à 80 km
|
| Interface |
| Connecteur : |
1 interface 10G/5G/2.5G/1G/100M Base-T RJ45 avec fonction injecteur PoE++ IEEE 802.3bt |
| Port optique : |
1 interface SFP+ 10GBase-X |
| PoE (Power over Ethernet) |
| Norme : |
IEEE 802.3af Alimentation par Ethernet
IEEE 802.3at Alimentation par Ethernet Plus
IEEE 802.3bt Alimentation par Ethernet Plus Plus
|
| Port : |
RJ45 |
| Sortie d'alimentation PoE : |
802.3bt PoE++ : 90W |
| Type d'alimentation PoE : |
End-span + mid-span |
| Affectation des broches d'alimentation : |
End-span : 1/2 (-), 3/6 (+);
mid-span : 4/5 (+), 7/8 (-)
|
| Budget d'alimentation PoE : |
90 watts à une entrée CC de 44~57 V |
| Environnement |
| Température de fonctionnement : |
-40°C à 80°C (-40°F à 176°F) |
| Température de stockage : |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 100 000 heures |
| Électrique et mécanique |
| Puissance d'entrée : |
44~57VDC (Bornier) |
| Consommation électrique : |
Système activé sans chargement : 48 V CC : 4,36 W
Chargement complet avec PoE++ : 48 V CC : 98 W
|
| Surcharge de l'entrée d'alimentation : |
Réinitialisation automatique |
| Inversion de polarité : |
Présent |
| Dimensions (L x P x H) : |
3,03 x 1,48 x 4,21 pouces (77 x 37,5 x 107 mm) |
| Poids : |
270 g |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Rail DIN et montage mural |

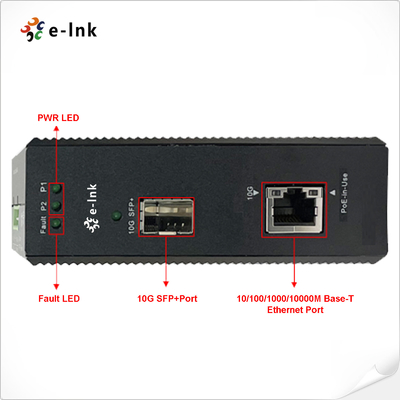

| Indicateurs LED : |
| P1/P2 : |
État de l'alimentation |
| Défaut : |
Alarme de défaut |
| 10G : |
État de la liaison Ethernet 10G |
| 10G SFP+ : |
État de la liaison 10G SFP+ |
| Homologations réglementaires |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| CEI 61000-4-2: 2008 (ESD) |
| CEI 61000-4-3: 2010 (RS) |
| CEI 61000-4-4: 2012 (EFT) |
| CEI 61000-4-5: 2014 (Surtension) |
| CEI 61000-4-6: 2013 (CS) |
| CEI 61000-4-8: 2009 (PFMF) |
Informations de commande
| Modèle |
Description |
| LNK-GY10GP-SFP |
Convertisseur média industriel 10GBase-X SFP+ vers 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ |
| Options SFP+ |
► Option SFP+. Veuillez sélectionner votre SFP sur notre page d'options SFP (SFP industriel). |
| ► Le module SFP+ doit être acheté séparément. |
| Options de montage |
► Support de rail DIN par défaut installé ; |
| Options d'alimentation |
► Alimentation sur rail DIN 48 VCC 120 W/2,5 A. Fil ouvert pour bornier. |
|
► L'alimentation doit être achetée séparément
|
Application

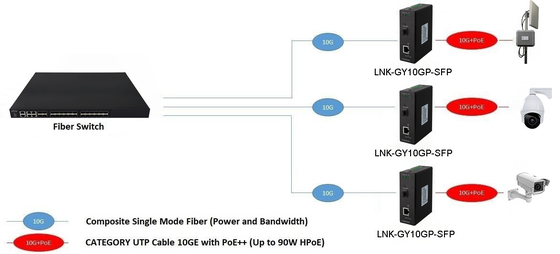

Méthode 1 : Unilatérale - étendre la portée d'un commutateur optique.

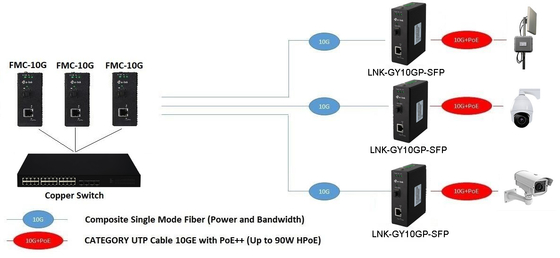

Méthode 2 : Bilatérale - étendre la portée d'un commutateur basé sur du cuivre.
