Détails sur le produit:
Conditions de paiement et expédition:
|
Interfaces: | 4 ports RJ45/1 port BNC/1 port données/1 port fibre | Installation: | Montage de rails, montage mural |
---|---|---|---|
Température de fonctionnement: | -40 ℃ -85 ℃ | Poids: | 690g |
Dimensions (WXDXH): | 138 mm (l) x 112 mm (w) x 60 mm (h) | Tension d'entrée: | 24VDC (18-36VDC), Double entrées redondantes |
Mettre en évidence: | Commutateur vidéo Ethernet industriel,Commutateur à fibre optique avec RS485,Commutateur vidéo à fibre Gigabit |

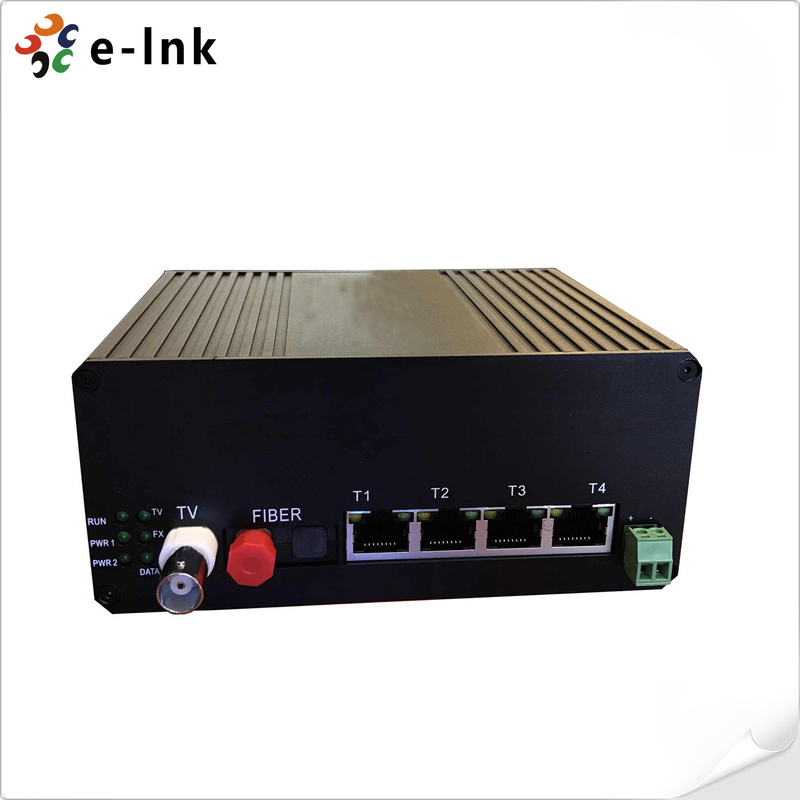

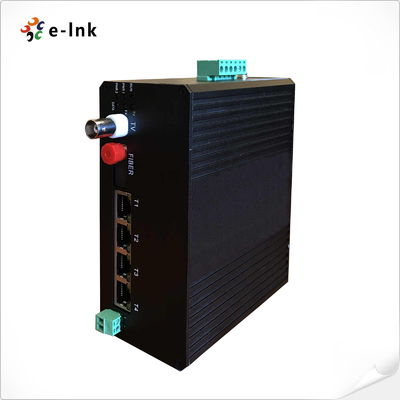

Switch industriel robuste à 4 ports Fast Ethernet + Vidéo + RS485 + Fibre 1G
Aperçu
Le E-link Série LNK-GY4E1V1D est un commutateur Ethernet industriel à isolation physique qui
intègre 4x10/100M Ethernet, et un 1xVidéo, et un 1xRS485 de pour une sécurité des données et une protection EMI améliorées pour une transmission de données sécurisée et
efficace sur plusieurs réseaux indépendants.
Conçu pour les applications industrielles exigeantes, il permet le fonctionnement simultané de réseaux privés et publics
sans interférence, idéal pour la surveillance vidéo, l'automatisation et l'extension de la bande passante DSLAM.
Enveloppé dans une coque en aluminium classée IP40
, il assure une haute fiabilité, une alimentation redondante, et un fonctionnement stable de -40°C à +85°C
dans des environnements difficiles.Caractéristiques4 ports Ethernet isolés 10/100M avec auto-négociation et auto-MDI/MDI-X
Entrée vidéo analogique 1xBNC dédiée
pour la surveillance en temps réel1 canal de données RS485
pour la transmission des signaux de contrôle1 liaison montante fibre Gigabit
prenant en charge le multimode et le monomode jusqu'à 80 kmIsolation physique du réseau
pour une sécurité des données et une protection EMI amélioréesDouble entrée d'alimentation CC 24V redondante
avec protection contre les surcharges et l'inversion de polaritéBoîtier en aluminium classé IP40
, sans ventilateur et compact pour une utilisation industrielleLarge plage de températures de fonctionnement
de -40°C à +85°C, prend en charge le montage sur rail DIN/murConforme aux normes industrielles EN50155, NEMA TS-2 et CEI
Index techniquesParamètre
Spécifications
Ports
1 port fibre Gigabit (FC par défaut) | 4 ports Ethernet 10/100M avec isolation physique pour partager la vitesse 100M |
1 x Vidéo analogique |
1 x Données de retour RS485 Caractéristiques physiques Boîtier : matériau en alliage d'aluminium avec protection IP40 Dimensions : 138 mm (L) X 112 mm (l) X 60 mm (H) |
Poids : 690g |
Installation : Montage sur rail DIN, Montage mural Interfaces 4 ports RJ45 Conforme à IEEE802.3, IEEE802.3u, 10/100Base-T(X) |
Vitesse d'auto-négociation 10/100Base-T(X) |
Mode Full/Half duplex Connexion Auto MDI-MDI-X Jusqu'à 100M de distance de transmission Cat-5 1 port BNC Format vidéo PAL/NTSC/SECAM Impédance vidéo 75Ω 1 port de données Format de données RS485 1 port fibre Conforme à IEEE802.3u, 1000Base-FX Débit : 1000 Mbps Longueur d'onde : 1310 nm/1550 nm Jusqu'à 500 m de distance de transmission en multimode Jusqu'à 20 km, 40 km, 60 km, 80 km de distance de transmission en monomode Interfaces SC/ST/FC en option Alimentation Tension d'entrée : 24VDC (18-36VDC), doubles entrées redondantes Courant d'entrée : |
<0,5A @24VDC |
Protection contre les surintensités : Prise en charge Protection contre l'inversion de polarité : Prise en chargeProtection redondante : Prise en charge Connexion : borniers à 6 broches Limites environnementales Température de fonctionnement : -40°C-85°C Température de stockage : -40°C-85°C |
Humidité relative ambiante : 5 % à 95 % (sans condensation) |
Approbations Sécurité : UL 60950-1 |
EMI : |

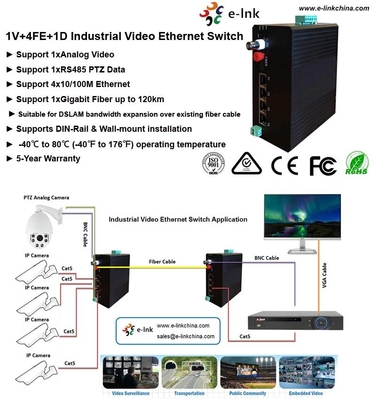

FCC Partie 15 Sous-partie B Classe A, EN 55022 Classe A EMS : • EN61000-4-2 (ESD), Niveau 3 • EN61000-4-3 (RS), Niveau 3 • EN61000-4-4 (EFT), Niveau 3 • EN61000-4-5 (Surtension), Niveau 3 • EN61000-4-6 (CS), Niveau 3 • EN61000-4-8, Niveau 3 Choc : CEI 60068-2-27 Chute libre : CEI 60068-2-32 Vibration : CEI 60068-2-6 Industrie : CEI 61000-6-2 Rail : EN50155, EN50121-4 Trafic : NEMA TS-2 Garantie 5 ans Application |
